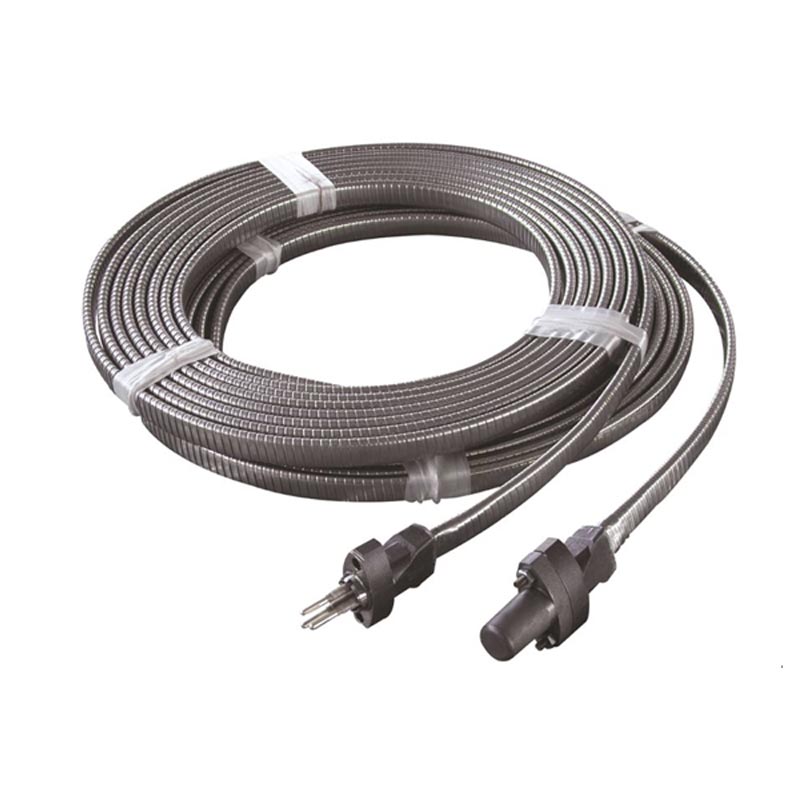

API Standard MLE je špecializovaný plochý pancierový kábel určený pre pobrežné náleziská ropných polí a podporu na mori platformy. Má paralelnú viacžilovú plochú štruktúru a je vybavená pozinkovanou oceľovou páskou pancier (hrúbka 0,3 mm, prekrytie ≥90 %), účinne odolávajúci nárazom, rozdrveniu a poškodeniu hlodavcami počas terénu operácií.
V porovnaní s tradičnými okrúhlymi pancierovými káblami jeho plochý a kompaktný tvar šetrí ≥ 30 % priestoru na kabeláž – najmä vhodné pre priestory zariadení užšie ako 15 mm a plytké káblové žľaby s obmedzeným priestorom. Dirigent je vyrobené z pocínovaného mäkkého medeného lanka a izolácia je zo sieťovaného polyetylénu XLPE s odolnosťou voči olejom spĺňajúce normy ASTM D471.
Všetky produkty prechádzajú prísnou kontrolou celého procesu podľa požiadaviek API. Náš sklad udržuje zásoby viac ako 5 000 metrov na podporu potrieb núdzového nasadenia pri vŕtaní a štiepení.
| Položka | Špecifikácia |
| Názov produktu | API Standard MLE Mini Flat Armored Cable |
| Typ kábla | Mini plochý pancierový kábel |
| Izolácia | XLPE odolný voči olejom |
| Brnenie | Pozinkovaná prepletená oceľová páska |
| Konfigurácia jadra | Prispôsobené (dostupných 2 – 12 jadier) |
| Veľkosť vodiča | Prispôsobené podľa požiadaviek projektu |
| Menovité napätie | Prispôsobené na základe aplikácie |
| Minimálny polomer ohybu | V závislosti od štruktúry kábla |
| Inštalácia | Pevné alebo nepretržite sa pohybujúce aplikácie |
| Odolnosť voči plameňu | Dostupné na požiadanie |
| Chemická odolnosť | Olej, blato, soľanka, vrtná kvapalina, hydraulická kvapalina |
| UV odolnosť | áno |
| OEM a ODM | Podporované |
Používa vysoko čisté pocínované mäkké medené vodiče s jemne lankovou štruktúrou, ktorá podporuje ≥10 milión ohybových cyklov (testované podľa normy ISO 1456, polomer ohybu je 8-násobok vonkajšieho priemeru kábla).
Izolačná vrstva zo zosieťovaného polyetylénu XLPE odolná voči oleju (podľa normy ASTM D471, môže byť ponorená do ropa, soľanka a kvapalina na štiepenie na dlhé obdobia) chráni každé jadro.
Kábel využíva dvojitú ochrannú štruktúru:
Prvá vrstva: Pancier z pozinkovanej oceľovej pásky
Druhá vrstva: Vonkajší plášť odolný voči oderu
Naša výrobná dielňa je vybavená plne automatizovanými linkami na výrobu plochých kabeláží a blokovacích pancierov. Meranie priemeru laserom v reálnom čase a detekcia iskier sú implementované v každej fáze výroby. Každá šarža hotových výrobkov musí pred opustením závodu prejsť 12 povinnými kontrolnými bodmi.
API Standard MLE, overený laboratóriami tretích strán, má nasledujúcich päť základných výkonnostných výhod:
1. Plochá štruktúra šetriaca priestor – Plochý dizajn s pomerom strán až 5:1 šetrí ≥30 % inštalačného priestoru v porovnaní s okrúhlymi káblami s rovnakým prierezom vodičov, čo umožňuje inštaláciu do medzier medzi zariadeniami už od 15 mm.
2. Vynikajúca mechanická ochrana – Pancier z oceľovej pásky v súlade s normami API účinne chráni pred nárazom, rozdrvením a poškodením hlodavcami.
3. Predĺžená životnosť v ohybe – Kombinácia jemne splietaných pocínovaných medených vodičov a flexibilného plášťa podporuje ≥ 10 miliónov cyklov ohybu pri polomere ohybu 8-násobku vonkajšieho priemeru kábla, overené testovaním únavy v ohybe podľa normy ISO 1456.
4. Odolnosť voči chemikáliám a korózii – Izolácia a plášť XLPE prešli 72-hodinovým nepretržitým ponorným testom.
5. Tienenie proti elektromagnetickému rušeniu – Pancierová vrstva z oceľových pásov poskytuje ≥85% účinnosť elektromagnetického tienenia, prispôsobuje sa zložitému elektromagnetickému prostrediu ropných polí.
API Standard MLE je nasadený v širokom rozsahu operácií na poli ropy a zemného plynu, vrátane:
| Aplikácia | Typická konfigurácia | Kľúčová požiadavka |
| Ťažná reťaz na ťažobný vozík | 4 × 2,5 mm² + signály | Vysoká životnosť, tienenie EMI |
| Riadenie automatizácie studne | 8-12 × 1,0 mm² | Úzky priestor, odolnosť voči olejom |
| Pokladanie plytkej priekopy | 4-6 × 2,5 mm² | Odolnosť proti rozdrveniu, ochrana proti hlodavcom |
| Pomocné riadenie na mori | 4-12 × 1,5 mm² | Odolnosť proti korózii soľným sprejom |
| Lomovacia jednotka pohyblivých liniek | 3 × 4 mm² + 2 × 2,5 mm² | Odolnosť voči oderu, časté navíjanie |
| Prístrojové a signálne vedenia | 4-8×0.75mm² | Stabilný signál, nízka kapacita |
Vyrába sa podľa prísneho systému riadenia kvality, ktorý spĺňa nasledujúce normy:
1.Špecifikácia API 7-2
2.API Q1
3.ISO 9001:2015
4.IEC 60092
Naša továreň prechádza každoročnými auditmi audítorskými agentúrami tretích strán. Správy o skúškach SGS a kontrola vo výrobe na požiadanie je možné poskytnúť certifikáty pre každú šaržu produktov. Celý proces, zo surovín (meď tyče) na hotové káble, je vysledovateľný.
| Prečo si vybrať nás | Dôkazy |
| Výrobca s certifikáciou API | Certifikované API Spec 7-2 a API Q1. Každoročné audity tretích strán zabezpečujú nepretržitý súlad. |
| Skúsenosti overené v praxi | Od roku 2020 sa dodáva pre viac ako 15 projektov ropných polí v Číne, na Strednom východe a v juhovýchodnej Ázii. nároky na zodpovednosť za výrobok. |
| Prísna kontrola kvality | 12 povinných kontrolných bodov na šaržu. Poskytnuté sú protokoly o skúške SGS a certifikáty mlynov každú zásielku. |
| Flexibilná zásobovacia kapacita | 5 000 m+ spotových zásob + 3 vyhradené výrobné linky API MLE = stabilná dodávka pre rozsiahle tendre. |
| Technická podpora jedným ťahom | Zahrnuté je porovnávanie predpredajných parametrov, návod na inštaláciu a popredajná analýza zlyhania. Priame technická podpora z výroby dostupná prostredníctvom videohovoru. |
Používa sa predovšetkým v ťažobných systémoch na ropných poliach, zariadeniach na kontrolu ústia vrtu, káblových jednotkách, prístrojové obvody a iné aplikácie vyžadujúce kompaktný, mechanicky chránený plochý kábel. je to tak vhodné najmä pre inštalácie s obmedzeným priestorom a častým pohybom káblov.
Na rozdiel od štandardných plochých káblov má náš produkt galvanizované oceľové pancierovanie a odolnosť voči olejom vonkajší plášť pre zvýšenú ochranu proti rozdrveniu, oderu, nárazu a drsnému prostrediu ropných polí. Jeho konštrukcia je navrhnutá pre náročné priemyselné aplikácie, kde je dôležitá dlhodobá spoľahlivosť.
áno. Kábel používa flexibilné pocínované medené vodiče triedy 5 a zosilnenú plochú štruktúru, vďaka čomu je vhodné pre aplikácie zahŕňajúce opakované ohýbanie, káblové navijaky, vlečné reťaze a mobilné zariadenia na ropné polia.
áno. Kábel je určený pre inštalácie na pevnine aj na mori. Jeho bunda poskytuje vynikajúce odolnosť voči oleju, vlhkosti, UV žiareniu, vrtným kvapalinám a bežným priemyselným chemikáliám, zaisťuje spoľahlivosť výkon v drsnom prostredí.
Ponúkame prispôsobené veľkosti vodičov, čísla žíl a rozmery káblov na základe požiadaviek projektu. náš inžiniersky tím môže odporučiť najvhodnejšiu konfiguráciu podľa napätia, prúdu, inštalácie podmienky a požiadavky na aplikáciu.
áno. K dispozícii sú OEM a prispôsobené výrobné služby vrátane veľkosti vodiča, počtu žíl, izolácie materiál, typ panciera, materiál vonkajšieho plášťa, dĺžka kábla, farba a špecifická identifikácia zákazníka.
Každý kábel pred dodaním prechádza komplexnou kontrolou kvality. Typické testy zahŕňajú odpor vodiča, izolačný odpor, skúška odolnosti voči vysokému napätiu, kontrola rozmerov, kontrola integrity panciera, ohýbanie hodnotenie výkonu a vizuálna kontrola kvality.
