JINAOTEPonorné axiálne prietokové čerpadloje určený pre aplikácie s vysokým prietokom a nízkym spádom vody, kde sa vyžaduje spoľahlivá nepretržitá prevádzka. Produkt zahŕňa dve hlavné série: ponorné čerpadlo s axiálnym prietokom QZB a ponorné čerpadlo so zmiešaným prietokom QHB, vyvinuté ako pokročilé alternatívy k bežným systémom čerpadiel a motorov.
Na rozdiel od tradičných delených čerpacích jednotiek sú čerpadlo a motor integrované do jednej kompaktnej ponornej konštrukcie. Tento dizajn zjednodušuje inštaláciu, znižuje konštrukčné požiadavky a zlepšuje prevádzkovú spoľahlivosť v náročných prostrediach, ako sú protipovodňová ochrana, odvodňovacie stanice, zavlažovacie systémy a projekty na prečerpávanie priemyselných vôd.
Plne uzavretý suchý ponorný trojfázový asynchrónny motor pracuje bezpečne, keď je úplne ponorený do vody. Vďaka efektívnemu vodnému chladeniu, nízkej prevádzkovej hlučnosti a zníženej akumulácii tepla umožňuje čerpadlo výstavbu kompaktných podzemných čerpacích staníc pri minimalizácii stavebných nákladov a inštalačného priestoru.
Zostava motora čerpadla je inštalovaná ako kompletná ponorená jednotka, čím sa eliminuje potreba zložitého zarovnania medzi samostatnými komponentmi čerpadla a motora. V porovnaní s tradičnými čerpacími stanicami je možné skrátiť čas inštalácie až o 95 %, čím sa zlepší efektivita projektu a znížia sa nároky na pracovnú silu.
Motor pracuje priamo v okolitej vode, poskytuje vynikajúci chladiaci výkon a zabraňuje prehrievaniu počas nepretržitej prevádzky. Táto konštrukcia výrazne znižuje prevádzkový hluk a umožňuje inštaláciu v podzemných alebo uzavretých čerpacích staniciach bez ovplyvnenia okolitého prostredia.
Motor má úplne uzavretú štruktúru suchého typu s:
Izolačný systém triedy F (odolnosť voči teplote 155°C)
Krytie IP68
Dvojité alebo trojité mechanické upchávky
Pomocná tesniaca štruktúra
Systém detekcie úniku
Monitorovanie teploty vinutia
Monitorovanie teploty ložísk
Všetky monitorovacie signály sa prenášajú do elektrickej riadiacej skrine, čím podporujú bezpečnú prevádzku, automatickú ochranu a vzdialené monitorovanie.
Ponorné axiálne prietokové čerpadlo JINAOTE sa široko používa v aplikáciách vyžadujúcich veľkú prietokovú kapacitu a stabilný výkon prenosu vody, vrátane:
Priemyselné zásobovanie vodou a kanalizácia
Drenážne systémy banských zariadení
Projekty odvodňovania lodeníc
Protipovodňová ochrana miest a odvodňovanie obcí
Poľnohospodárske zavlažovanie a odvodňovanie
Systémy chladenia vody a kanalizácie elektrární
Riečne a jazerné čerpacie stanice

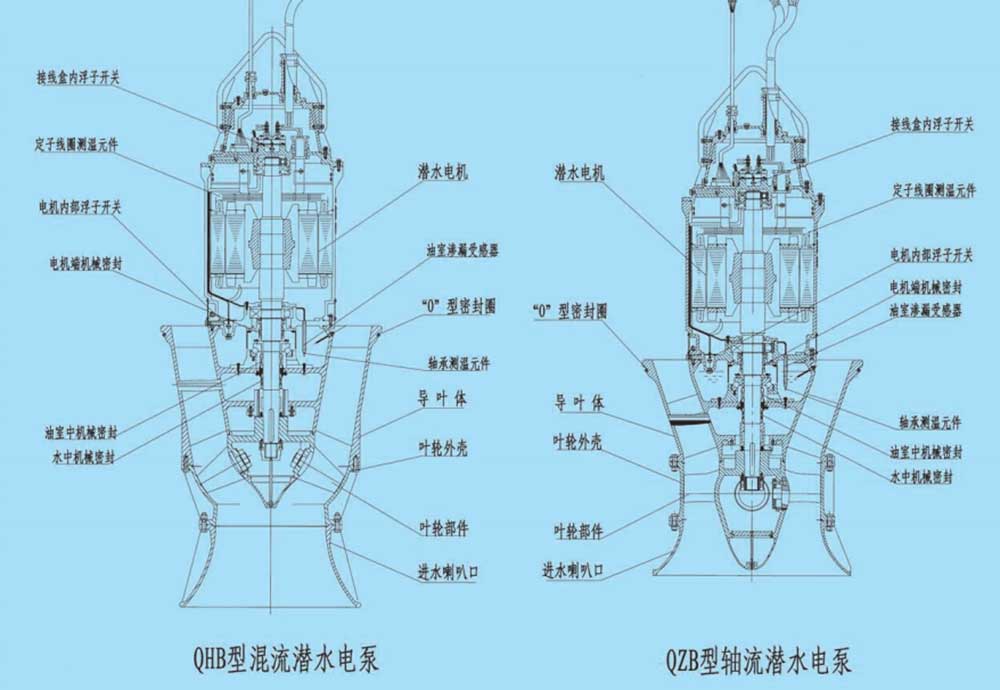

Ponorné čerpadlo QZB Axial Flow je vhodné pre aplikácie s nízkym a vysokým prietokom, zatiaľ čo ponorné čerpadlo QHB so zmiešaným prietokom poskytuje vyššiu účinnosť a silnejšiu odolnosť voči kavitácii pre aplikácie s kolísavou hladinou vody a vyššími požiadavkami na dopravnú výšku.
Čerpadlo je určené na čerpanie surovej vody alebo mierne znečistenej odpadovej vody za nasledujúcich podmienok:
| Parameter | Špecifikácia |
|---|---|
| Maximálna teplota kvapaliny | ≤ 50 °C |
| Stredný rozsah pH | 4–10 |
| Pevná objemová frakcia | <2 % |
| Stredná hustota | <1,2 × 10³ kg/m³ |
| Porovnávacia položka | Ponorné axiálne prietokové čerpadlo | Tradičná čerpacia jednotka |
|---|---|---|
| Inštalácia | Integrovaná inštalácia, zjednodušená konštrukcia | Vyžaduje samostatnú inštaláciu čerpadla a motora |
| Čas inštalácie | Znížené až o 95 % | Dlhšia doba inštalácie |
| Spôsob chladenia | Priame chladenie vodou | Vyžaduje sa chladenie vzduchom |
| Úroveň hluku | Nižšia prevádzková hlučnosť | Vyšší mechanický hluk |
| Štruktúra čerpacej stanice | Vhodné pre podzemné stanice | Vyžaduje väčšie nadzemné konštrukcie |
| Stavebné náklady | Znížené približne o 30 – 40 % | Vyššie investície do občianskej výstavby |
| Odolnosť proti povodniam | Motor chránený pod vodou | Zraniteľnejšie voči povodniam |
JINAOTE sa zameriava na návrh a výrobu vysokovýkonných ponorných čerpacích zariadení pre priemyselné, komunálne a poľnohospodárske aplikácie. Prostredníctvom integrovaného dizajnu motorového čerpadla, pokročilej technológie tesnenia a inteligentných monitorovacích systémov poskytujú čerpadlá JINAOTE spoľahlivú prevádzku v prostrediach s častými zmenami hladiny vody a náročnými požiadavkami na odvodňovanie.
Kombinácia vysokej prietokovej kapacity, kompaktnej inštalačnej konštrukcie a dlhodobej prevádzky v ponore robí toPonorné axiálne prietokové čerpadloefektívne riešenie pre moderné čerpacie stanice a rozsiahle projekty prečerpávania vody.
Axiálne prietokové čerpadlá sú určené hlavne pre aplikácie s veľkým prietokom a nízkou dopravnou výškou, zatiaľ čo čerpadlá so zmiešaným prietokom poskytujú vyššiu dopravnú kapacitu so zlepšenou účinnosťou a odolnosťou voči kavitácii.
áno. Čerpadlo používa úplne uzavretý ponorný motor IP68 určený na nepretržitú prevádzku pri úplnom ponorení.
Je vhodný pre surovú vodu a mierne znečistenú odpadovú vodu s pevným objemovým podielom pod 2 %.
Štandardná prevádzková teplota je do 50°C.
Nie. Motor a čerpadlo sú integrované do jednej ponornej jednotky, čo zjednodušuje inštaláciu.
Motor obsahuje mechanické upchávky, detekciu netesností, monitorovanie teploty vinutia a systémy sledovania teploty ložísk.
áno. Je vhodný najmä na brehy riek, jazerá a čerpacie stanice náchylné na záplavy, kde sa hladina vody mení.
Motory do 315 kW sú k dispozícii v 380 V alebo 600 V, zatiaľ čo väčšie motory využívajú možnosti napätia 6 kV alebo 10 kV.
