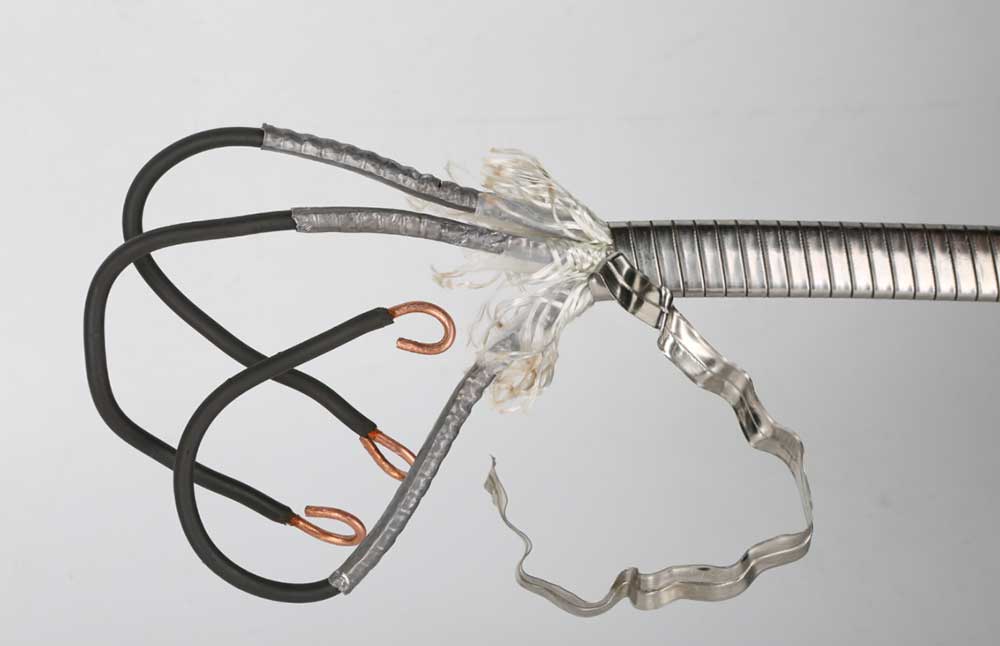

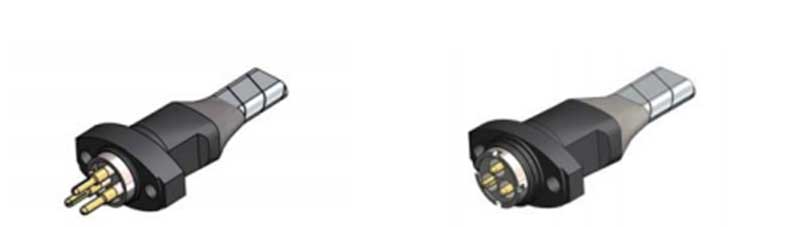

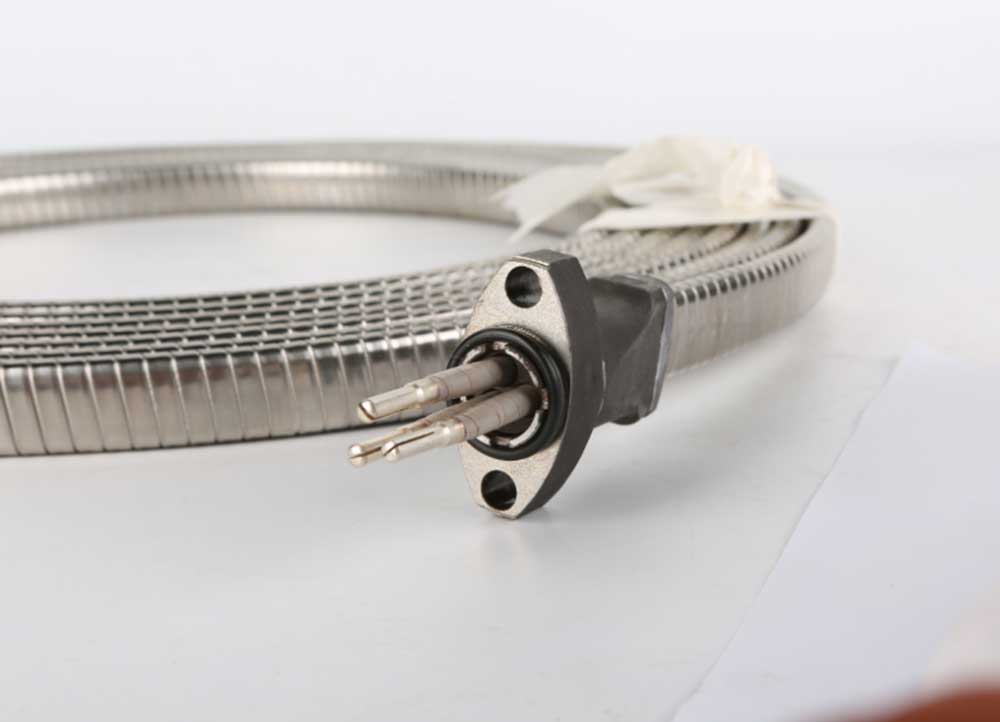

Prívodný kábel (Plochý miniatúrny kábel, MLE) pozostáva z dvoch komponentov: hlavy MLE a tela kábla. Ako špeciálny kábel pre ponorné elektrické čerpadlá sa používa hlavne na vedenie okruhu ponorného motora do polohy nad výstupom čerpadla. Tento kábel je navrhnutý na mieru pre takéto čerpadlá, pretože ponorné elektrické čerpadlo pracuje vo vnútri krytu v pracovných podmienkach obmedzeného priestoru, vysokej okolitej teploty a vysokého prúdového zaťaženia. Z hľadiska konštrukčného prevedenia sa hlava MLE dodáva v dvoch typoch: navinutý typ (štandardný typ) a zásuvný typ (vhodný pre rýchlu výstavbu).
Medzinárodná norma: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Národná norma: GB/T 16750
Priemyselný štandard: API RP 11S1, API RP 11S5, API RP 11S6
Podnikový štandard: AT-ST-007
●Kompaktná konštrukcia s malými celkovými rozmermi
●Vysoký zaťažovací prúd
● Odolnosť voči vysokej teplote
● Jednoduchá a spoľahlivá inštalácia
● Odolnosť proti korózii
| séria | Špecifikácie prívodného vodiča motora | (páska v MLE) | (Zapojte MLE) | ||
| Séria AWGS | Priemer (mm) | Plocha prierezu (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| Séria AWGS | Plocha prierezu (mm2) | Počet jadier MLE | Nominálny priemer jedného vodiča MLE (mm) | Trieda menovitého napätia MLE (kV) | MLE prevádzková teplota（℃/℉） |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Názov komponentu | Štandardné materiály | Voliteľné materiály |
| Hlava MLE | ||
| Spojovacie prvky | S-Trim | M-Trim |
| MLE puzdro hlavy | HT200 | SS |
| Gumové komponenty | FPM | HSN, AFLAS |

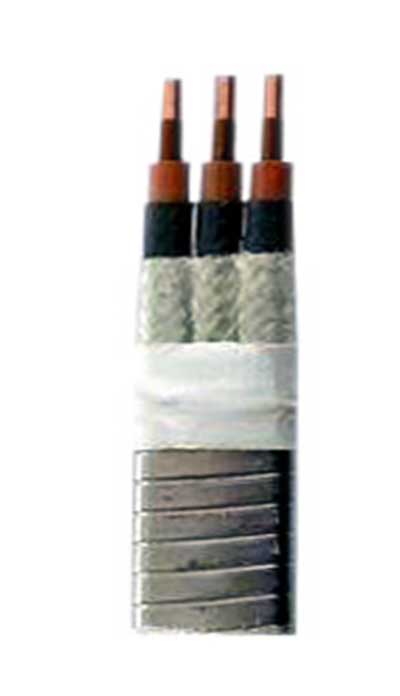

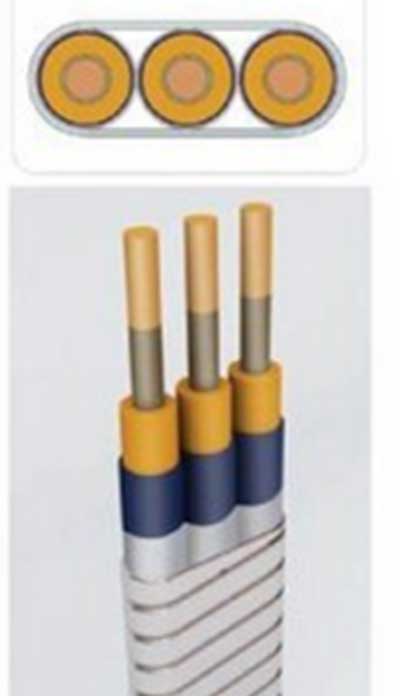

| MLE | ||
| Primárna izolácia | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Bunda | FC | Pb |
| Vrkoč | Pletené nylonovým vláknom | PTFE páska/prámik z nylonového vlákna PTFE páska/prámik z aramidového vlákna |
| Brnenie | Páska z nehrdzavejúcej ocele | Pozinkovaný oceľový pás, Monelový pás |
A1: Plochý kábel MLE je profesionálny vodotesný ponorný kábel, špeciálne navrhnutý pre ponorné čerpadlá. Používa sa na podvodné napájanie čerpadiel hlbokých vrtov a čerpadiel na odpadovú vodu, vhodné pre dlhodobé pracovné podmienky pod vodou.
A2: Plochý kábel MLE sa vyznačuje tenkou, flexibilnou plochou štruktúrou. Ľahko prechádza úzkymi studňovými rúrami, zabraňuje krúteniu a poškodeniu vytláčaním, šetrí inštalačný priestor a je vhodnejší na operácie zdvíhania a spúšťania čerpadiel.
A3: Áno. Prijíma vysoko kvalitný gumový vodotesný plášť a bezšvovú izolačnú vrstvu, ktorá dosahuje plnú vodotesnosť IP68. Má vynikajúci výkon proti starnutiu, korózii a vlhkosti pre stabilné dlhodobé používanie pod vodou.
A4: Áno. Podporujeme vlastné dĺžky káblov, špecifikácie 2/3/4 jadra a špeciálne plášte odolné voči opotrebovaniu alebo korózii, aby zodpovedali rôznym požiadavkám na výkon čerpadla a projektu.
1. Profesionálna sila továrne:AOTE TIANJIN PUMP CO., LTD. je profesionálny výrobca čerpadiel a podporných motorov s dlhoročnými skúsenosťami v oblasti výroby a výskumu a vývoja. Nezávisle vyvíjame a vyrábame vysoko kvalitné motory MLE s vyspelou výrobnou technológiou a stabilnou kvalitou produktov.
2. Profesionálny vlastný výrobca:AOTE TIANJIN PUMP CO., LTD. sa špecializuje na výrobu nosných ponorných plochých káblov MLE. S bohatými priemyselnými skúsenosťami poskytujeme špeciálne káblové riešenia pre všetky druhy ponorných čerpadiel.
3. Spoľahlivé zabezpečenie kvality:Všetky káble MLE používajú medené jadro vysokej čistoty a prémiové vodotesné materiály. Každý kábel pred dodaním prejde prísnymi testami ponorenia do vody, izolácie a starnutia, čo zaisťuje stabilnú a bezpečnú prevádzku.
4. Vysoká nákladová efektívnosť:Naše ploché káble MLE sa vyznačujú silnou pevnosťou v ťahu a dlhou životnosťou. Výrazne znižujú neskoršie náklady na výmenu a údržbu, ideálne pre dlhodobé inžinierske a komerčné využitie.
5. Rýchle dodanie a plná podpora:Máme dostatočné zásoby pre štandardné modely na podporu rýchleho dodania. Poskytujeme tiež profesionálne poradenstvo pri inštalácii a rýchlu popredajnú technickú podporu pre všetkých zákazníkov.
