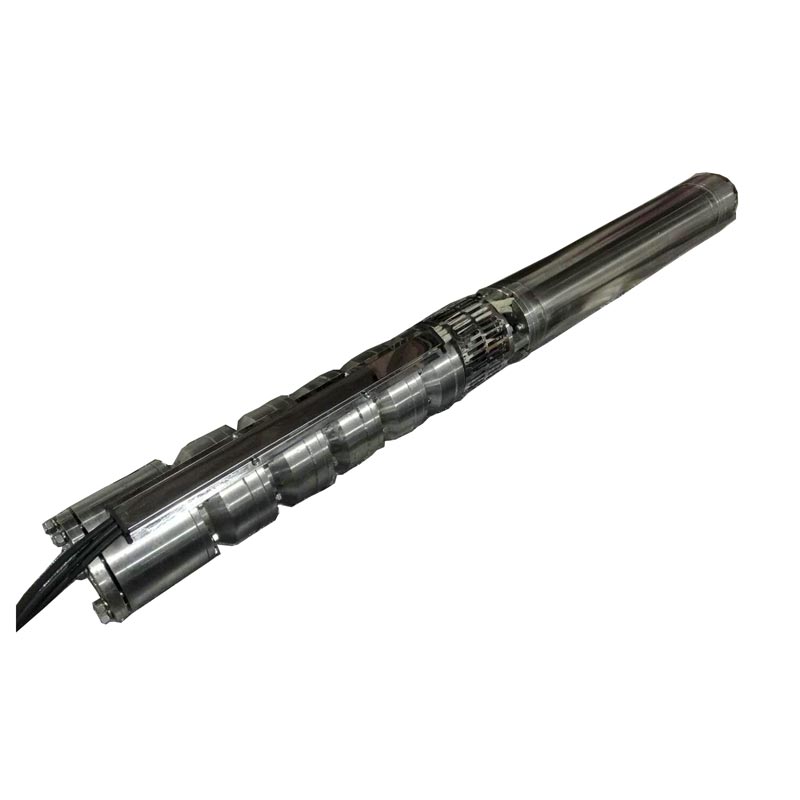

Keď je spoľahlivý príjem morskej vody nevyhnutný na chladenie, hasenie požiaru, umývanie paluby a iné služby na palube,AOTEposkytuje aPonorné čerpadlo na morskú vodu pre plavidlonavrhnuté pre náročné morské prostredie. Jeho úplne ponorená konfigurácia, konštrukcia odolná voči korózii a flexibilné prevádzkové možnosti z neho robia praktické riešenie pre komerčné lode, rybárske plavidlá, zariadenia na mori a projekty námorného inžinierstva.
Systém morskej vody plavidla musí fungovať spoľahlivo napriek nepretržitému vystaveniu slanej vode, obmedzenému inštalačnému priestoru, vibráciám a meniacim sa prevádzkovým podmienkam. Správne skonštruovanéPonorné čerpadlo na morskú vodu pre plavidlomôže vyriešiť tieto problémy umiestnením čerpacej jednotky priamo do zdroja morskej vody, znížením požiadaviek na sacie potrubie a odstránením potreby samostatnej čerpacej miestnosti vo vhodných inštaláciách.
Morská voda je široko používaná na palubách lodí, pretože je ľahko dostupná a môže podporovať niekoľko základných systémov. Morská voda však obsahuje aj rozpustené soli a iné látky, ktoré môžu urýchliť koróziu a ovplyvniť životnosť zariadení. Čerpacie zariadenie je preto potrebné vyberať podľa hydraulických požiadaviek a morského prostredia.
A Ponorné čerpadlo na morskú vodu pre plavidloje navrhnutý tak, aby fungoval pri úplnom ponorení do morskej vody. Namiesto čerpania vody cez dlhé nasávacie zariadenie do vzdialene inštalovaného čerpadla môže byť čerpadlo umiestnené priamo pri zdroji morskej vody. Táto konfigurácia môže zjednodušiť sací systém a pomôcť lepšie využiť cenný palubný priestor.
Pre prevádzkovateľov lodí nie sú kľúčovými výhodami len čerpacia kapacita. Spoľahlivosť, materiálová kompatibilita, tesnenie, elektrická konfigurácia, inštalačné podmienky, dostupnosť údržby a klasifikačné požiadavky môžu ovplyvniť celkový výkon systému morskej vody.
Základný princíp fungovania je jednoduchý. Ponorné čerpadlo a motor sú inštalované pod vodou a obežné koleso vytvára tlak potrebný na pohyb morskej vody cez výtlačné potrubie. Pretože je čerpacia jednotka umiestnená blízko zdroja vody, sacie usporiadanie môže byť kratšie a systém môže byť prispôsobený nádobám s obmedzeným inštalačným priestorom.
Typická námorná konfigurácia môže zahŕňať telo čerpadla odolné voči korózii, obežné koleso, hriadeľ, kryt motora, mechanické tesnenie, vypúšťacie pripojenie, spätný ventil a podporné elektrické/riadiace zariadenie. Konkrétne usporiadanie závisí od usporiadania plavidla a hydraulických požiadaviek.
Tento dizajn je užitočný najmä vtedy, keď plavidlo vyžaduje spoľahlivú cirkuláciu morskej vody bez vyhradenia nadmerného vnútorného priestoru konvenčnej čerpacej infraštruktúre.
Jednou z najdôležitejších výhod je úplne ponorená konfigurácia. Pretože čerpadlo pracuje pod vodou, pre vhodné aplikácie nemusí byť potrebná samostatná čerpacia miestnosť. To môže znížiť stopu palubného zariadenia a poskytnúť väčšiu flexibilitu pri navrhovaní systémov na nasávanie morskej vody.
Námorné čerpadlá musia vydržať dlhší kontakt s morskou vodou. AOTE ponúka materiálové možnosti vrátane nehrdzavejúcej ocele SS316L, 904L, duplexnej nehrdzavejúcej ocele 2205/2507 a bronzu. Tieto materiály sa vyberajú podľa požadovanej odolnosti a projektových podmienok.
Podľa informácií o produkte je možné čerpadlo nádoby nakonfigurovať na napájanie z380 V až 10 000 V AC pri 50/60 Hz. Tento široký rozsah umožňuje elektrické prispôsobenie špecifické pre daný projekt namiesto toho, aby bola každá nádoba nútená používať rovnakú konfiguráciu.
Pre väčšie námorné inštalácie môže dosiahnuť špecifikovaná kapacitaprietok 10 000 m³/ha až1 000 m hlavav závislosti od zvoleného modelu a konfigurácie projektu. Správny výber hydrauliky zostáva zásadný, pretože skutočný výkon závisí od požadovaného pracovného bodu.
Pre námorné projekty je dôležitým hľadiskom pri nákupe súlad s platnými klasifikačnými požiadavkami. Lodné čerpadlo AOTE je k dispozícii s možnosťami certifikácie spojenými s hlavnými námornými klasifikačnými spoločnosťami, vrátane ABS, DNV a CCS, v závislosti od konkrétneho projektu a modelu.
Výber morského čerpadla na morskú vodu len na základe výkonu motora môže viesť k nevhodnému systému. Kupujúci by mali pred zadaním objednávky vyhodnotiť kompletné hydraulické a environmentálne prevádzkové podmienky.
| Parameter | Referenčná schopnosť / možnosť | Prečo na tom záleží |
|---|---|---|
| Napájanie | 380V–10 000V AC, 50/60Hz | Musí zodpovedať elektrickému systému plavidla |
| Prietok | Až 10 000 m³/h | Určuje kapacitu dodávky morskej vody |
| Maximálna hlava | Až 1 000 m | Musí prekonať statický odpor a odpor potrubia |
| Materiálové možnosti | SS316L, 904L, Duplex 2205/2507, Bronz | Ovplyvňuje odolnosť proti korózii a životnosť |
| Inštalácia | Úplne ponorené | Podporuje priestorovo úsporné námorné usporiadanie |
| Utesnenie | Mechanické tesnenie | Pomáha chrániť vnútorné komponenty počas prevádzky |
| Certifikácia | ABS, DNV, CCS a ďalšie príslušné schválenia | Podporuje požiadavky na súlad námorných projektov |
Tieto údaje by sa mali považovať za možnosti produktového radu a nie za zaručený výkon pre každý model. Konečný výber čerpadla by mal vychádzať z požadovaného prietoku, dopravnej výšky, charakteristík morskej vody, prevádzkovej teploty, hĺbky inštalácie, elektrického napájania a špecifických požiadaviek plavidla.
Výber materiálu je jedným z najdôležitejších faktorov pri kúpe čerpadla na morskú vodu. Prostredie so slanou vodou môže vytvárať agresívne korózne podmienky, najmä ak je zariadenie v nepretržitej prevádzke.
Informácie o produkte AOTE uvádzajú niekoľko možností výberu materiálov:
Správny materiál by sa nemal vyberať len podľa ceny. Počas konštrukcie by sa malo zvážiť zloženie morskej vody, doba prevádzky, teplota, galvanická kompatibilita, mechanické zaťaženie a požiadavky na údržbu.
Námorné ponorné čerpadlo môže podporovať viacero funkcií súvisiacich s morskou vodou. Typické aplikácie zahŕňajú:
Rovnaká základná technológia čerpadiel teda môže slúžiť rôznym typom nádob za predpokladu, že vybraný model je správne navrhnutý pre požadované prevádzkové podmienky.
AOTE hlási aplikáciu plavidla v Indonézii pomocou aPonorné čerpadlo na morskú vodu pre plavidlo. Hlásená konfigurácia demonštruje, ako možno čerpadlo prispôsobiť konkrétnemu elektrickému a hydraulickému prevádzkovému bodu namiesto spoliehania sa na všeobecné špecifikácie.
| Parameter projektu | Vykazovaná hodnota |
|---|---|
| Aplikácia | Loď v Indonézii |
| Model | AT300QH227-116/110KW |
| Elektrina | 460V / 60Hz |
| Ohodnotený tok | 1 000 GPM |
| Ohodnotené Head | 380 stôp |
| Sila | 110 kW |
Tento príklad ilustruje, prečo by mal profesionálny proces výberu čerpadla zvážiť celý prevádzkový bod. Elektrické napätie, frekvencia, prietok, hlava, výkon motora, prostredie inštalácie a požiadavky na nádobu musia spolupracovať ako jeden systém.
Pre majiteľov lodí a obstarávacie tímy hľadajúce spoľahlivéPonorné čerpadlo na morskú vodu pre plavidlododávateľa, nasledujúci kontrolný zoznam môže pomôcť znížiť riziká výberu:
Kvalifikovaný výrobca by mal byť schopný prediskutovať výber čerpadla z hľadiska hydrauliky aj námorného inžinierstva. Toto je obzvlášť dôležité pre veľké plavidlá a projekty na mori, kde zlyhanie zariadenia môže spôsobiť značné prevádzkové následky.
Pre kupujúcich, ktorí porovnávajú aČínsky výrobca, miestny dodávateľ alebo medzinárodný poskytovateľ námorného vybavenia, technická podpora a schopnosť prispôsobenia by sa mali hodnotiť spolu s počiatočnou nákupnou cenou. Čerpadlo, ktoré je správne dimenzované a skonštruované pre danú aplikáciu, môže poskytnúť väčšiu dlhodobú hodnotu ako lacnejšia jednotka, ktorá nezodpovedá prevádzkovým požiadavkám nádoby.
Primárne sa používa na zásobovanie a cirkuláciu morskej vody na chladenie plavidiel, hasenie požiarov, umývanie paluby a iné námorné úžitkové aplikácie.
Ponorná konfigurácia môže fungovať priamo v zdroji morskej vody, čo potenciálne znižuje nasávacie potrubie, zložitosť inštalácie a požiadavky na palubný priestor.
Bežné možnosti zahŕňajú nehrdzavejúcu oceľ SS316L, 904L, duplexnú nehrdzavejúcu oceľ 2205/2507 a bronz. Vhodný materiál závisí od podmienok morskej vody a požiadaviek projektu.
áno. V závislosti od projektu môžu byť parametre, ako je prietok, výška, napätie, výkon motora, materiál a usporiadanie inštalácie, prispôsobené tak, aby spĺňali špecifické požiadavky nádoby.
Námorné projekty môžu vyžadovať schválenie klasifikácie, ako je ABS, DNV alebo CCS. Príslušná certifikácia závisí od nádoby, špecifikácií projektu, klasifikačných požiadaviek a vybranej konfigurácie zariadenia.
SpoľahlivýPonorné čerpadlo na morskú vodu pre plavidlokombinuje hydraulický výkon, odolnosť proti korózii, podvodné tesnenie, elektrickú kompatibilitu a námorne orientované inžinierstvo. Jeho úplne ponorená konštrukcia môže byť obzvlášť cenná tam, kde je obmedzený priestor na palube, zatiaľ čo možnosti materiálov, ako sú SS316L, 904L, duplexná nehrdzavejúca oceľ a bronz, poskytujú flexibilitu pre rôzne prostredia s morskou vodou.
Vďaka schopnostiam, ktoré sa rozširujú na aplikácie s vysokým prietokom a vysokou dopravnou výškou, plus konfigurovateľné elektrické a materiálové možnosti, môže AOTE poskytnúť projektovo orientované riešenia pre komerčné lode, rybárske plavidlá, zariadenia na mori a iné námorné aplikácie. Ak vyberáte čerpadlo pre nové plavidlo, náhradný projekt alebo modernizáciu námorného systému,kontaktujte náss požadovaným prietokom, spádom, napätím, podmienkami morskej vody a detailmi inštalácie, aby ste dostali vhodné technické riešenie a cenovú ponuku.
