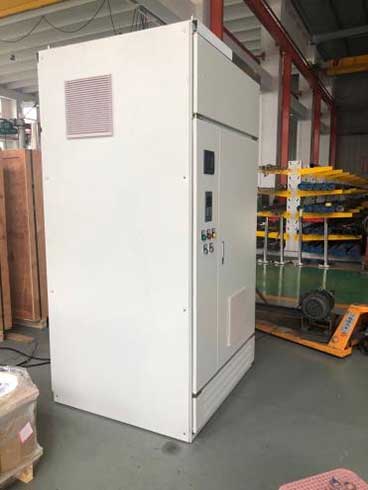

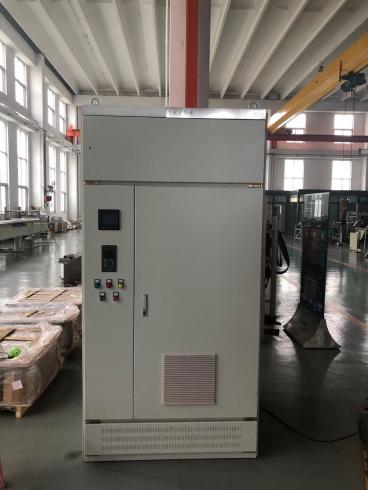

TheElektrická ovládacia skriňaje vyhradené zariadenie, ktoré riadi spustenie a zastavenie jednotky elektrického ponorného čerpadla (ESP), monitoruje a zaznamenáva jeho prevádzkový stav a automaticky vykonáva ochranu pred vypnutím, keď sa počas prevádzky vyskytnú abnormálne podmienky. V súčasnosti sa bežne používajú štyri typy ovládacích skríň: výkonovo-frekvenčné rozvádzače, rozvádzače s mäkkým štartom, nízkonapäťové rozvádzače s premenlivou frekvenciou a strednonapäťové rozvádzače s premenlivou frekvenciou.
Medzinárodná norma: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Národná norma: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Priemyselný štandard: API RP 11S1, API 14F
Podnikový štandard: AT-ST-013
Ochrana napájacieho napätia
Trojfázová prúdová ochrana
Ochrana proti preťaženiu
Ochrana proti nedostatočnému zaťaženiu
Ochrana proti podpätiu
Odložený štart
Oneskorené vypnutie
Aktuálne nahrávanie
| Model a špecifikácia | Menovitý prúd（A） | Menovité napätie (V) | A (šírka) × B (hĺbka) × H (výška) |
| Trieda 1,2 kV | 50, 80, 100, 120, 150 | 1140 | 460 × 520 × 1 500 |
| trieda 2,5kV | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| trieda 3kV | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| Trieda 3,6 kV | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Model a špecifikácia | Menovitý prúd（A） | Menovité napätie (V) | A (šírka) × B (hĺbka) × H (výška) |
| Trieda 1,2 kV | 50, 80, 100, 120, 150 | 1140 | 460 × 520 × 1 500 |
| trieda 2,3 kV | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Nadmorská výška：≤2000 m
● Okolitá teplota：-30℃/-22℉ — +50℃/122℉
● Relatívna vlhkosť: ≤ 85 %
●Bez horľavých a výbušných látok, plynov korozívnych pre izoláciu a vodivého prachu
●Inštalované na miestach bez silných vibrácií, s vertikálnym sklonom ≤ 5°
| Nie | Názov parametra | Údaje |
| 1 | Menovité vstupné napätie | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, 3-fáz |
| 2 | Menovitá vstupná frekvencia | 50 Hz ± 10 % |
| 3 | Výstupná frekvencia | 0 - 120 Hz, nastaviteľné |
| 4 | Rozlíšenie výstupnej frekvencie | 0,01 Hz |
| 5 | Ovládajte napájacie napätie | AC 220V |
| 6 | Menovitý výstupný výkon | 110 kW – 630 kW |
| 7 | Menovitý výstupný prúd | 215A – 1188A |
| 8 | Rozsah výstupného napätia | 0 - Vstupné napätie |
| 9 | Typ usmerňovača | 6 - pulzný diódový usmerňovač |
| 10 | Typ invertorového tranzistora | IGBT |
| 11 | Externé komunikačné rozhranie | RS485, RS232 |
| 12 | Model externej komunikácie | Kábel |
| 13 | Ochranná funkcia | Preťaženie, nedostatočné zaťaženie, skrat, strata fázy, nadmerná teplota |
| 14 | Spôsob chladenia | Nútené chladenie vzduchom |
| 15 | Vstupný účinník | 0.98 |
| 16 | Efektívnosť | ＞98 % |
| 17 | Výstupný filter | Sínusoida |
| 18 | Menovitý pracovný cyklus | Nepretržitý |
| 19 | Stupeň IP / Stupeň ochrany | IP23 |
| 20 | Kapacita preťaženia | 150% menovitý krútiaci moment, trvanie 60 s |
| 21 | Prevádzková teplota okolia | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Teplota skladovania/prepravy | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Okolitá vlhkosť | ≤ 95 % (pri +20 ℃), nekondenzujúca |
| 24 | Nadmorská výška inštalácie | ≤ 1000 m, v prípade prekročenia sa vyžaduje zníženie |
| 25 | Harmonický komponent na vstupnej strane | H5 = 36 %, H7 = 17,8 %, H11 = 8,1 %, H13 = 5,3 % |
| 26 | Harmonický obsah na vstupnej strane | ＜5 % |
| 27 | Režim ovládania | Viacbodové V/F, vektorové V/F |
| 28 | Režim prívodu a výstupu | Zhora dnu a zhora von, zdola dnu a zdola von |
| Nie | Názov parametra | Údaje |
| 1 | Menovité vstupné napätie | 380 V – 690 V ±10%, 3-fáz |
| 2 | Menovitá vstupná frekvencia | 50 Hz ± 10 % |
| 3 | Výstupná frekvencia | 0 - 120 Hz, nastaviteľné |
| 4 | Rozlíšenie výstupnej frekvencie | 0,01 Hz |
| 5 | Ovládajte napájacie napätie | AC 220 V |
| 6 | Menovitý výstupný výkon | 110 kW – 900 kW |
| 7 | Menovitý výstupný prúd | 202 A–1535 A |
| 8 | Rozsah výstupného napätia | 0 - Vstupné napätie |
| 9 | Typ usmerňovača | IGBT |
| 10 | Typ invertorového tranzistora | IGBT |
| 11 | Externé komunikačné rozhranie | RS485, RS232 |
| 12 | Režim externej komunikácie | Optické vlákna |
| 13 | Ochranná funkcia | Preťaženie, nedostatočné zaťaženie, skrat, strata fázy, nadmerná teplota |
| 14 | Spôsob chladenia | Nútené chladenie vzduchom |
| 15 | Vstupný účinník | 0.98 |
| 16 | Efektívnosť | ＞98 % |
| 17 | Výstupný filter | Sínusoida |
| 18 | Menovitý pracovný cyklus | Nepretržitý |
| 19 | Stupeň IP / Stupeň ochrany | IP23 |
| 20 | Kapacita preťaženia | 150% menovitý krútiaci moment, trvanie 60 s |
| 21 | Prevádzková teplota okolia | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Teplota skladovania/prepravy | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Okolitá vlhkosť | ≤ 95 % (pri +20 ℃), nekondenzujúca |
| 24 | Nadmorská výška inštalácie | ≤ 1000 m; v prípade prekročenia sa vyžaduje zníženie |
| 25 | Harmonický komponent na vstupnej strane | 4% |
| 26 | Harmonický obsah na vstupnej strane | ＜5 % |
| 27 | Režim ovládania | Viacbodové V/F, vektorové V/F |
| 28 | Režim prívodu a výstupu | Zhora dnu a zhora von, zdola dnu a zdola von |
| Nie | Názov parametra | Údaje |
| 1 | Menovité vstupné napätie | 0,6 KV -2,6 KV ± 10 % |
| 2 | Menovitá vstupná frekvencia | 50 Hz ± 10 % |
| 3 | Výstupná frekvencia | 0 - 120 Hz, nastaviteľné |
| 4 | Rozlíšenie výstupnej frekvencie | 0,01 Hz |
| 5 | Ovládajte napájacie napätie | AC 220 V |
| 6 | Menovitá kapacita | 45 kVA – 300 kVA |
| 7 | Spôsob chladenia | Nútené chladenie vzduchom |
| 8 | Vstupný účinník | Nad 0,98 pri >20% zaťažení |
| 9 | Menovitý pracovný cyklus | Nepretržitý |
| 10 | Stupeň IP / Stupeň ochrany | IP20 |
| 11 | Kapacita preťaženia | 120 % na 1 hodinu, 150 % na 1 minútu |
| 12 | Prevádzková teplota okolia | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Teplota skladovania/prepravy | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Okolitá vlhkosť | ≤ 90 % (pri +20 ℃), bez kondenzácie |
| 15 | Nadmorská výška inštalácie | ≤ 1000 m; v prípade prekročenia sa vyžaduje zníženie |
●nadmorská výška nesmie presiahnuť 1000 m; zníženie sa vyžaduje, ak nadmorská výška presahuje 1000 m.
●Prevádzková teplota okolia: -5 ℃ až +40 ℃, denná priemerná teplota nepresahuje +35 ℃, kolísanie teploty okolia nie je väčšie ako 5 ℃/h. Ak okolitá teplota prekročí povolený rozsah, musí byť vybavené vhodné klimatizačné zariadenie.
●Maximálna relatívna vlhkosť okolitého vzduchu: ≤ 90 % (pri 20 ℃); ≤ 50 % pri +40 ℃.
●Základ inštalácie nesmie byť vystavený silným vibráciám a nárazom, s vertikálnym sklonom nepresahujúcim 5 %.
●Prevádzkové prostredie musí byť bez vodivého alebo výbušného prachu a bez plynov alebo výparov, ktoré korodujú kovy alebo poškodzujú izoláciu.
●Nepretržité kolísanie napätia napájacieho zdroja striedavého prúdu nesmie presiahnuť ±10 % menovitej hodnoty.
●Rozsah kolísania frekvencie siete striedavého prúdu: 45 Hz – 55 Hz, s rýchlosťou kolísania frekvencie nepresahujúcou ±1 % za sekundu.
●Na vnútorné použitie len s dobrým vetraním; vzdialenosti nad zariadením a okolo neho musia byť ≥ 700 mm.
●Vybavené ochranami vrátane prepätia, podpätia, nadprúdu, straty fázy a skratu.
● Vybavený LED displejom na zobrazenie výstupného prúdu, napätia, frekvencie atď.
●Parametre systému je možné nastaviť pomocou klávesnice.
●Môže pracovať v režime premenlivej frekvencie aj v režime výkonovej frekvencie.
●Pri prevádzke s premenlivou frekvenciou môže byť pracovný režim manuálny alebo automatický.
●Čas spustenia a prevádzkovú frekvenciu je možné nastaviť ľubovoľne.
Q1: Na aké vybavenie sa používa hlavne elektrická riadiaca skriňa pohonu s premenlivými otáčkami?
A1: Táto skriňa riadenia pohonu s premenlivou rýchlosťou je špeciálnym podporným zariadením pre všetky druhy ponorných čerpadiel, ako sú vysokoteplotné čerpadlá, čerpadlá pre hlboké studne a čerpadlá na nasávanie rieky. Hodí sa na dodávky vody z ropných polí, zásobovanie vodou z hlbokých studní a projekty na odber riečnej vody.
Otázka 2: Aké sú hlavné výhody riadenia frekvenčnej konverzie v porovnaní s tradičným riadením s pevnou rýchlosťou?
A2: V porovnaní s tradičnými ovládacími skriňami s pevnou rýchlosťou,Elektrická riadiaca skriňa pohonu s premenlivými otáčkamimôže voľne nastaviť rýchlosť čerpadla podľa potreby. Šetrí viac energie, znižuje opotrebenie zariadenia s mäkkým štartom a má plnú bezpečnostnú ochranu, vďaka čomu je prevádzka čerpadla stabilnejšia, bezpečnejšia a energeticky úspornejšia.
Q3: Dokáže sa táto riadiaca skrinka prispôsobiť drsným vonkajším pracovným prostrediam?
A3: Áno. Táto elektrická ovládacia skriňa využíva uzavretý priemyselný plášť a vysokokvalitné vnútorné časti. Je prachotesný, vodotesný a odolný voči rušeniu a môže pracovať stabilne vo vlhkom, prašnom a vonkajšom prostredí pri projektoch na odber ropných polí, studní a riečnych vôd.

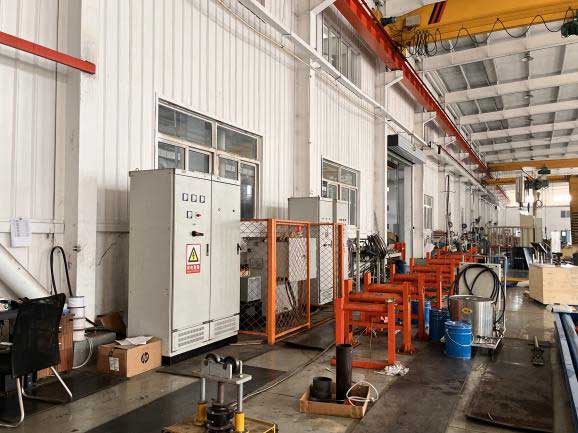

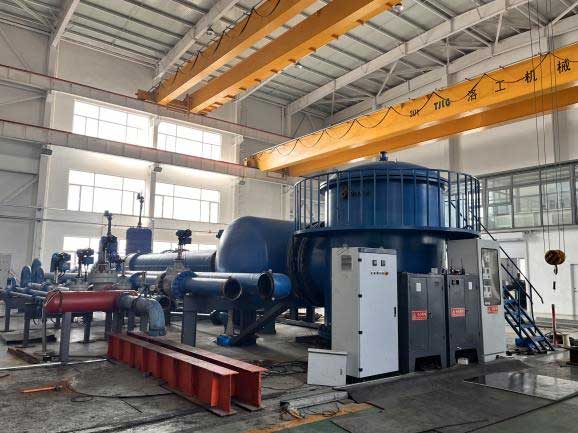

Dodržiavame prísnu kontrolu kvality každej elektrickej riadiacej skrine pohonu s premenlivými otáčkami. Na rozdiel od bežnej jednodielnej kontroly sú všetky naše skrine pred dodaním testované s prispôsobenými súpravami ponorných čerpadiel. Každé zariadenie prejde úplným prevádzkovým testom, testom nastavenia rýchlosti a testom simulácie zaťaženia. Tento skutočný test zhody čerpadla zaisťuje dokonalú koordináciu medzi skriňou a čerpadlom. Všetky produkty sú dodávané až po absolvovaní kompletného testu zhody, aby bola zaručená stabilná a spoľahlivá prevádzka v teréne.

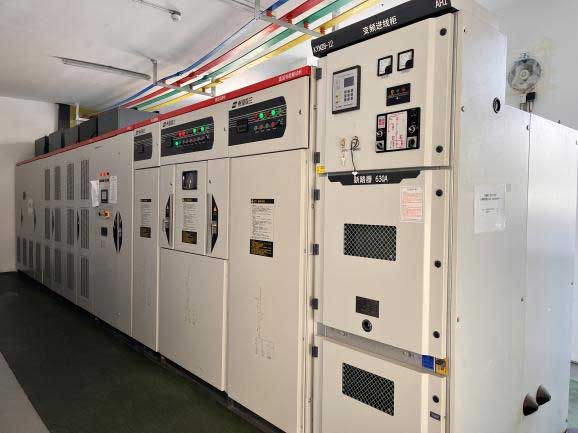

Máme bohaté skúsenosti s vývojom a výrobou zariadení na ovládanie ponorných čerpadiel. Všetky produkty elektrických ovládacích skríň pohonu s premenlivými otáčkami sú prísne testované, so stabilnou kvalitou a nízkou chybovosťou. Podporujeme prispôsobené parametre a funkcie pre rôzne čerpadlá a pracovné podmienky. Poskytujeme kompletné predpredajné konzultácie, poradenstvo na mieste a popredajné služby údržby. Naše produkty sa predávajú po celom svete a slúžia rôznym projektom na odber ťažby ropy, vodných vrtov a riek s cenovo efektívnymi a stabilnými riešeniami kontroly.
