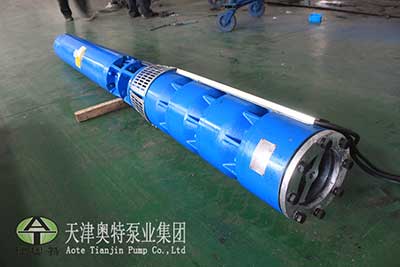

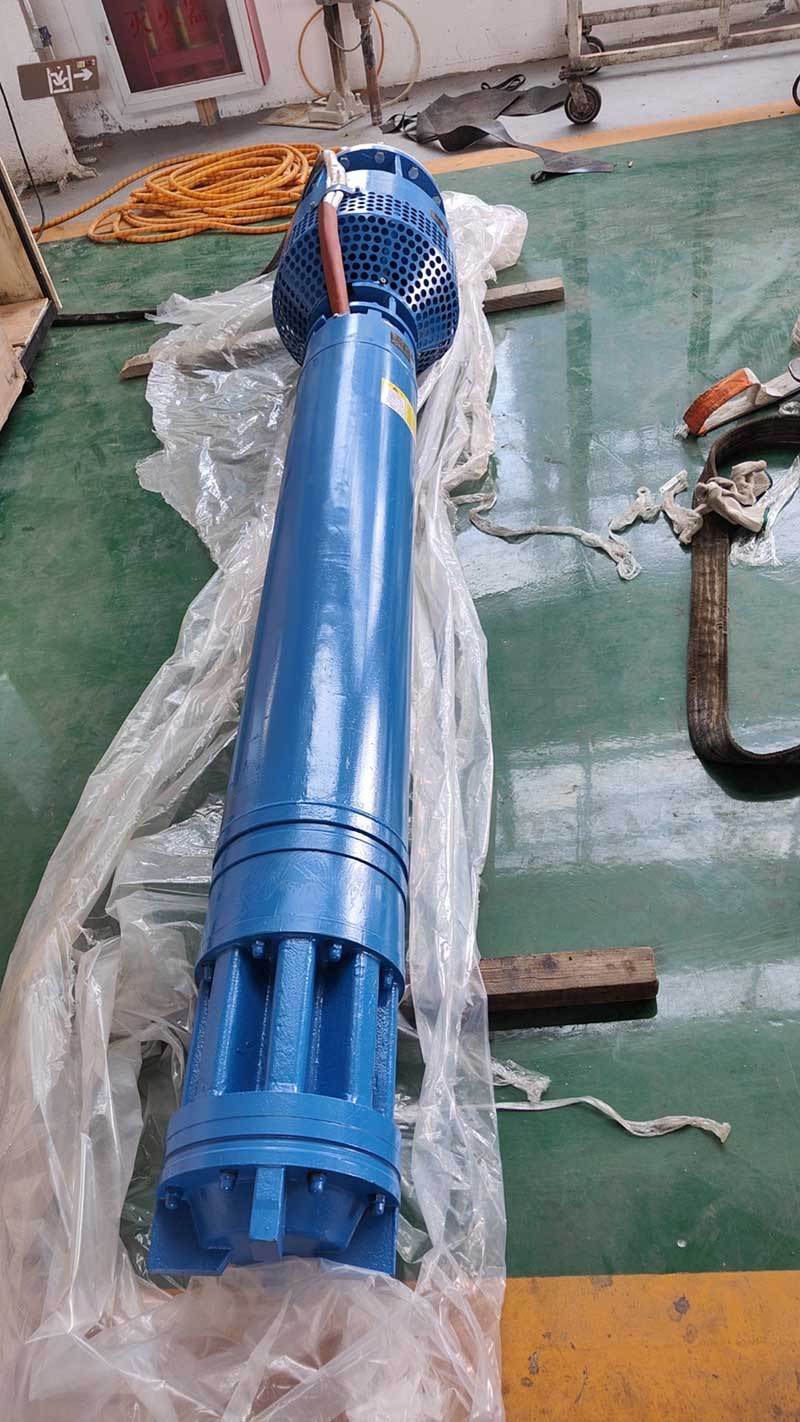

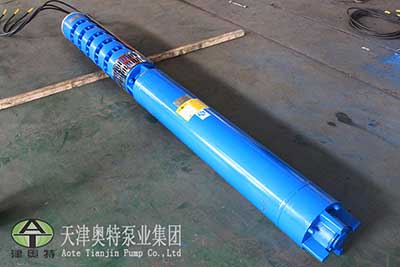

ThePonorné čerpadlo série JINAOTE ATQJ je skonštruovaný pre stabilné čerpanie podzemnej vody, dokonale sa hodí pre poľnohospodárske zavlažovanie, ťažbu vody z hlbokých studní, odber vody z nádrží a systémy centralizovaného zásobovania vodou. Skonštruovaný s viacstupňovými odstredivými obežnými kolesami, komponentmi odolnými voči korózii a vysoko účinnými energeticky úspornými ponornými motormi ponúka stálu prevádzkovú stabilitu, minimálne pracovné zaťaženie pri údržbe a predĺženú životnosť.
1. Integrovaná konštrukcia motora a čerpadla, ponorná prevádzka pod vodou s vysokou bezpečnosťou a spoľahlivosťou.
2. Žiadne špeciálne požiadavky na plášť studne; stúpacie potrubie musí vydržať iba zodpovedajúci pracovný tlak.
3. Jednoduchá inštalácia, prevádzka a údržba, malá podlahová plocha; nie je potrebná výstavba čerpacej stanice.
4. Kompaktná štruktúra a nízka spotreba surovín.
| Položka | Špecifikácia |
| Typ čerpadla | Vertikálne ponorné čerpadlo |
| Štruktúra | Viacstupňové odstredivé čerpadlo |
| Typ motora | Trojfázový asynchrónny ponorný motor |
| Menovité napätie | 380V / 660V |
| Frekvencia | 50 Hz |
| Rozsah prietoku | Prispôsobené |
| Rozsah hlavy | Až 900 m |
| Typ inštalácie | Vertikálna inštalácia |
| Spôsob chladenia | Vodou plnené chladenie motora |
| Stredná teplota | ≤90℃ |
| Rozsah PH | 6,5–8,5 |
| Obsah pevných častíc | ≤ 0,01 % |

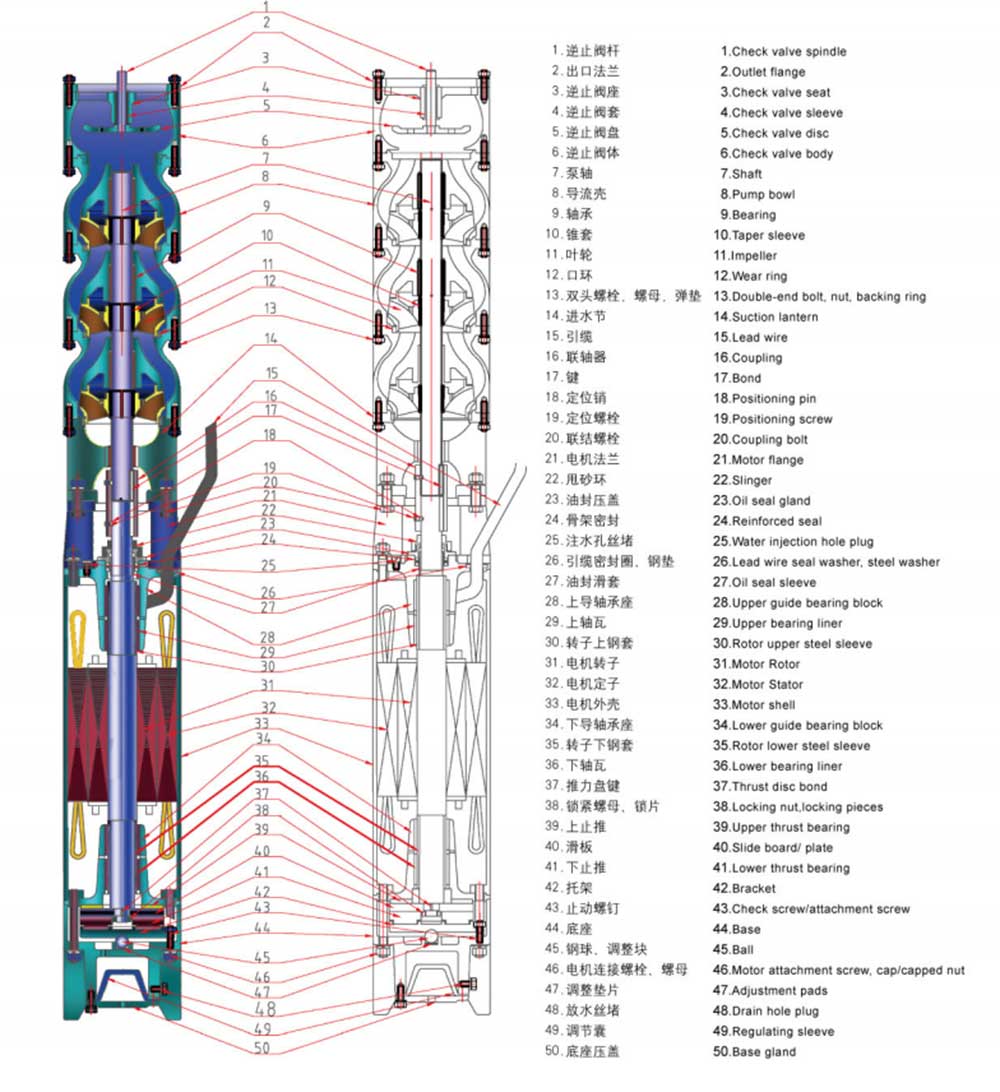

1. Ponorné čerpadlo Deepwell pozostáva z ponorného 3-fázového asynchrónneho motora a tela čerpadla. Motor je priamo spojený s hornou čerpacou jednotkou. Spoľahlivé tesnenie hriadeľa namontované na hornom hriadeli motora zabraňuje krížovému úniku medzi vnútornou chladiacou vodou motora a čerpaným médiom, čím zaisťuje dlhodobú stabilnú prevádzku.
2.Čerpadlo je jednostupňové viacstupňové vertikálne odstredivé čerpadlo; prispôsobený motor je vodou plnený vertikálny ponorný asynchrónny motor s mokrým typom, pripojený cez sudovú spojku.
3.Motorové vinutie používa PE vodotesný magnetický drôt s nylonovým plášťom; dutina motora je naplnená čistou sladkou vodou.
4. Vodou mazané vodiace ložiská sa používajú pre motor. Axiálne ložisko na spodku motora nesie obojsmerný axiálny tlak od čerpadla. Verzia s vysokou hlavou je vybavená medenými vejárovitými prítlačnými podložkami s obsahom niklu zladenými s importovanými klznými doskami Phylos pre axiálne zaťaženie.
5. Na modeloch s vysokým zdvihom je medzi čerpadlom a motorom inštalovaný komponent extra axiálneho ložiska s maximálnou výškou do 900 m.
1.Pred spustením naplňte priestor motora čistou čerstvou vodou; vypustite všetku vnútornú vodu na zimné uskladnenie, aby ste predišli praskaniu mrazom.
2.Pravidelne testujte izolačný odpor jednotky, hodnota nesmie byť nižšia ako 0,5 MΩ.
3. Štandardná záručná doba: 1 rok pri bežnej prevádzke.
Zákazníci si musia pozorne prečítať túto príručku výberu, aby si vybrali správny model čerpadla. Nesprávny výber skráti životnosť čerpadla a povedie k vyššej spotrebe energie.
Vyberte vhodný model čerpadla na základe vnútorného priemeru studne, teploty vody, hodnoty PH, prietoku, dynamickej hladiny vody a ďalších parametrov.
Vysvetlenie kódu modelu:200 Q J(R/H)80-144
200:Minimálny povolený vnútorný priemer jamky (jednotka: mm). Ďalšie dostupné špecifikácie zahŕňajú 100, 150, 250, 300 atď.
Otázka:Ponorné čerpadlo, začiatočné písmeno čínskeho „Qianshui“.
J:Dobre použiteľná pumpa, začiatočné písmeno čínskeho „Jingyong“.
R/H:Klasifikácia podľa teploty vody
Typ QJ:použiteľná teplota vody 20 ℃ ± 5 ℃
Typ QJR:použiteľná teplota vody 25 ℃ až 90 ℃
80:Menovitý prietok (jednotka: m³/h). Hodinový výstupný prietok čerpadla musí byť nižší ako rýchlosť prítoku vody zo studne.
144:Menovitá hlava (jednotka: m). Vzťahuje sa na vertikálnu vzdialenosť od dynamickej hladiny vody po výstup vody.
Ďalší popis parametra PH:
Použiteľný rozsah pH vody:1-14. Čerpadlo série QH sa vyznačuje antikoróznym výkonom.
Množstvo pritekajúcej vody (jednotka: m³/h):Celkový objem podzemnej vody vytekajúcej zo studne za hodinu. Tieto údaje vo všeobecnosti poskytuje dodávateľ vrtov.

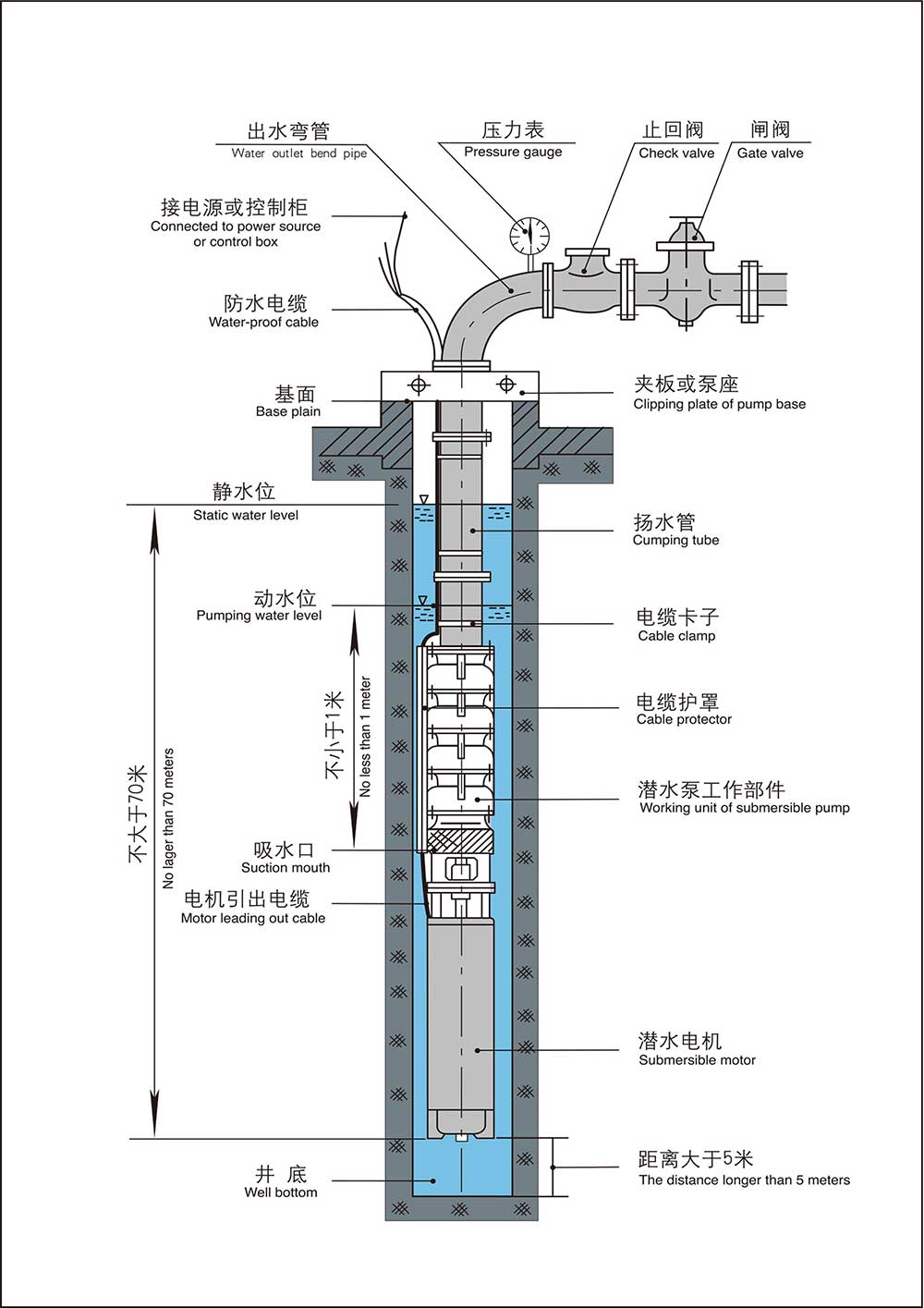

Statická hladina vody (jednotka: m):Vertikálna výška medzi hladinou vody vo vnútri studne a hlavou studne, keď čerpadlo nepracuje.
Dynamická hladina vody (jednotka: m):Keď čerpadlo stále čerpá vodu, hladina vody vo vnútri studne bude neustále klesať. Keď sa hladina vody ustáli v určitej výške, výstupný prietok čerpadla zostane stabilný a hladina vody už nebude klesať. Vertikálna vzdialenosť medzi touto stabilnou vodnou hladinou a hlavou studne je definovaná ako dynamická hladina vody.
Limit prispôsobenia toku:Menovitý prietok čerpadla musí byť nižší ako hodinový prietok vody do studne, inak studňa vyschne a čerpadlo môže vyhorieť v dôsledku prevádzky na sucho.
Teplotná klasifikácia:Štandardné čerpadlá QJ sú pre spodnú vodu s normálnou teplotou; Čerpadlá QJR odolné voči vysokej teplote sa musia používať na teplú pramenitú vodu alebo vysokoteplotnú podzemnú vodu.
Antikorózny roztok:Čerpadlá série QH sa odporúčajú pre studne s kyslou alebo alkalickou korozívnou vodou.
Požiadavka na priemer studne:Vnútorný priemer studne musí byť väčší ako vonkajší priemer telesa čerpadla, aby sa zabezpečilo hladké spustenie čerpadla do studne.
Pred výberom modelu čerpadla by si zákazníci mali potvrdiť nasledujúce informácie:
1. Požadovaný prietok Určite požadovaný výstup vody podľa zavlažovacej plochy a potreby vody.
2. Celková hlava čerpadla Vypočítajte požadovanú výšku zdvihu vrátane:
· Hĺbka studne
· Vertikálna vzdialenosť zdvihu
· Strata tlaku v potrubí
· Požiadavky na koncový tlak vody
3. Priemer studneVyberte priemer čerpadla vhodný pre existujúce puzdro studne.
4. NapájaniePotvrďte napätie, frekvenciu a dostupnú elektrickú kapacitu.
5. Kvalita vody Skontrolujte teplotu vody, hodnotu pH a obsah pevných častíc.
Poskytnutie týchto parametrov pomáha zaistiť, aby vybrané čerpadlo podávalo očakávaný výkon.
| Zlomové javy | Dôvody | Riešenia |
| Hlava je nedosiahnuteľná, voda sa nemôže vstrebať alebo voda je nedostatočne vypúšťaná. | 1. Dynamická hladina vody klesne pod povolenú min. dynamická hladina vody;2. Zlomenie spoja zdvíhacieho potrubia; 3. Reverzné otáčanie motora;4. Zníženie napätia;5. Zablokovaný prívod vody; 6. Poškodená spojka. | 1. Zvýšte stupeň čerpadla a zdvihnite potrubie, aby ste zväčšili hĺbku studne; 2. Opravte poškodenie; 3. Vymeňte káblový konektor; 4. Skontrolujte napätie; 5. Prívod umývacej vody;6. Vymeňte spojku. |
| Motor sa pri štarte nerozbehne, ozýva sa bzučiak. | 1. Zadretie ložiska;2. Jednofázový chod motora. | 1. Skontrolujte a opravte poškodené časti; 2. Skontrolujte pripojovací kábel a nájdite poruchu fázy. |
| Príliš veľký výkyv ukazovateľa ampérmetra | 1. Dynamická hladina vody klesá k absorpčnému vstupu;2. Dynamická hladina vody klesne pod povolenú min. dynamická hladina vody; | 1. Znížte vypúšťanie vody a zväčšite hĺbku ponoru. |
| Prudké vibrácie jednotky | 1. Vreteno čerpadla je ohnuté;2. Opotrebenie časti ložiska jednotky je príliš veľké; 3. Príliš intenzívny plyn; 4. Poškodená spojka. | 1. Kalibrujte vreteno;2. Vymeňte ložisko; 3. Zväčšite posúvač;4. Vymeňte spojku. |
| Pokles prietoku | 1. Opotrebenie pri nosení prsteňa;2. Zablokovaný prívod vody; 3. Netesnosť v spoji medzi výťahovými rúrami alebo plášťami. | 1. Opravte alebo vymeňte opotrebované diely; 2. prívod umývacej vody; 3. Skontrolujte spojovaciu časť. |
| Náhle zníženie izolačného odporu | 1. Nízka kvalita konektora kábla motora; 2. Poškodená izolácia vedenia rotátora motora;3. Opotrebovaný kábel. | 1. Znova pripojte konektor kábla; 2. oprava kabeláže motora;3. Opravte škody. |
| Zvýšenie spotreby energie (indikácia ampérmetra presahuje menovitú hodnotu) | 1. Opotrebované obežné koleso ložiska;2. Vzájomný kontakt motora po opotrebovaní ložiska; 3. Oder medzi obežným kolesom a plášťom. | 1. Skontrolujte a opravte čerpadlo; 2. Preskúmajte a opravte motor; 3. Ovládajte prietok a skontrolujte axiálne ložisko motora. |
Ponorné čerpadlo pre hlboké studne sa používa hlavne na extrakciu podzemnej vody z hlbokých studní a zásobovanie vodou, domáce použitie, priemyselné aplikácie a iné projekty prenosu vody.
áno. Séria ATQJ je určená na zavlažovanie poľnohospodárskej pôdy, postrekovacie systémy, zavlažovanie skleníkov a iné poľnohospodárske aplikácie zásobovania vodou.
Zákazníci by mali poskytnúť:
· Požadovaný prietok
· Hlava čerpadla
· Hĺbka studne
· Priemer studne
· Informácie o zdroji vody
· Požiadavky na napájanie
áno. JINAOTE dokáže prispôsobiť parametre čerpadla vrátane prietoku, dopravnej výšky, výkonu motora, napätia a materiálov podľa požiadaviek projektu.
Prípustná hĺbka inštalácie závisí od zvoleného modelu a prevádzkových podmienok. Modely s vysokou hlavou môžu dosiahnuť zdvíhacie hlavy až do 900 metrov.
Na udržanie stabilného výkonu sa odporúča pravidelná kontrola izolačného odporu, stavu káblov, prevádzkového prúdu a výstupnej vody.
