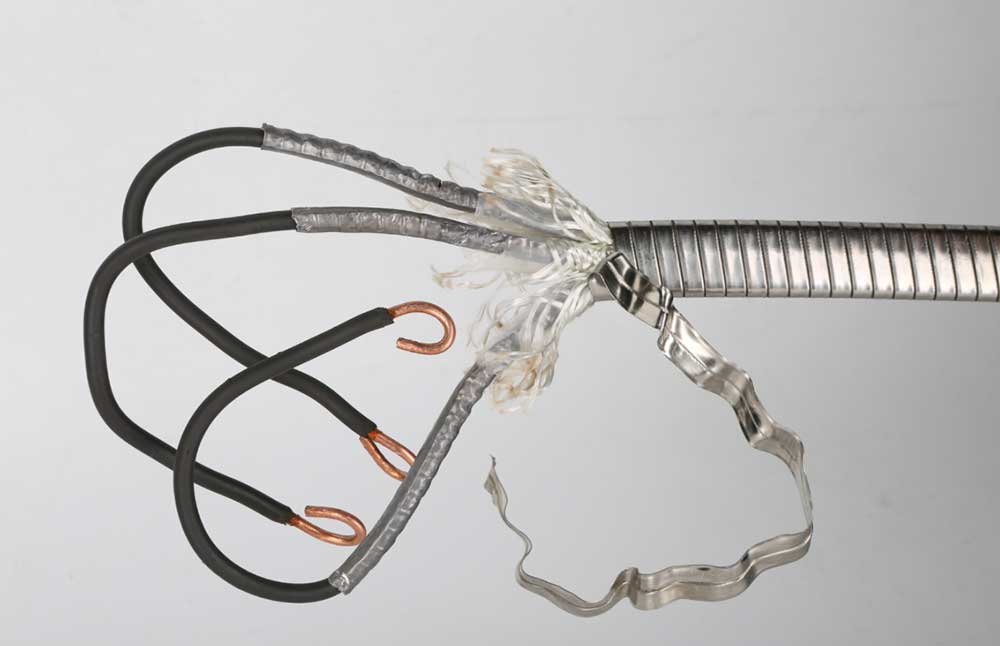

TotoNapájací kábelje vyhradený zodpovedajúci kábel pre ESP, s jedným koncom pripojeným k prívodnému káblu a druhým koncom k povrchovej spojovacej skrinke, ktorá poskytuje spoľahlivú podporu prenosu energie pre zariadenie. Kábel je klasifikovaný podľa tvaru prierezu vodiča a je dostupný v dvoch konštrukčných typoch: kruhový a plochý. Jeho štruktúra zvnútra von je v nasledujúcom poradí: pevný (alebo lankový) okrúhly medený vodič, izolačná vrstva, vrstva plášťa, opletená vrstva (vrstva vonkajšieho plášťa, výplňová vrstva) a pancierová ochranná vrstva z oceľovej pásky.
Medzinárodná norma: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Národná norma: GB/T 16750
Priemyselný štandard: API RP 11S1, API RP 11S5, API RP 11S6
Podnikový štandard: AT-ST-008
●Vysoký zaťažovací prúd
● Odolnosť voči vysokej teplote
● Jednoduchá a spoľahlivá inštalácia
● Odolnosť proti korózii
| Séria AWG | Plocha prierezu (mm2) | Počet jadier | Počet prameňov / Menovitý priemer jedného prameňa（mm） | Trieda menovitého napätia (kV) | Prevádzková teplota (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |

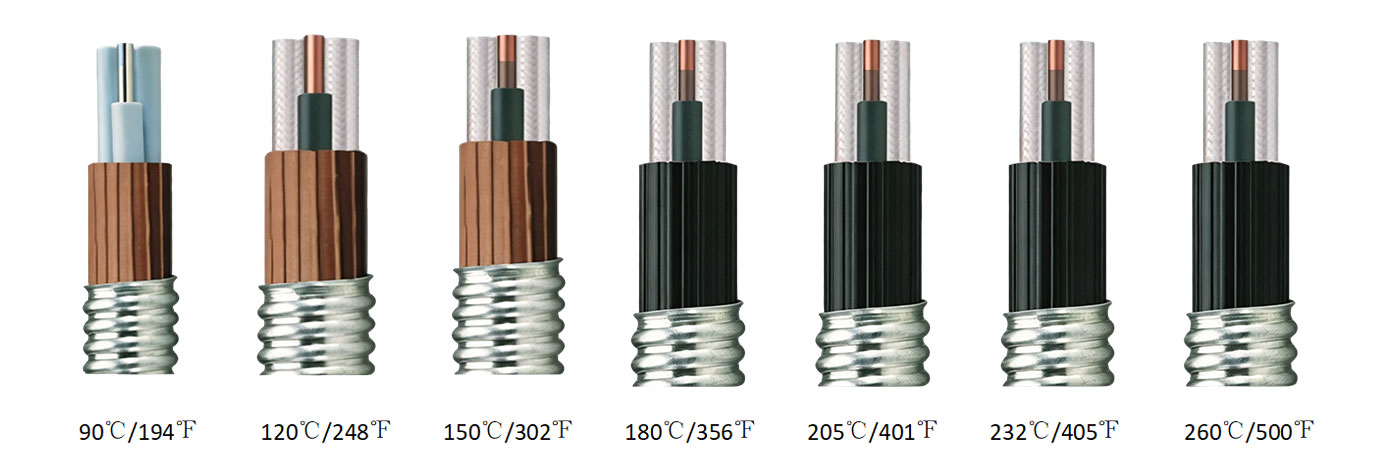

Okrúhly kábel
| kód | Vysvetlenie | Skratky | kód | Vysvetlenie | Skratky |
| Materiál izolačnej vrstvy | Materiál pancierovej vrstvy | ||||
| P | Polypropylén (vrátane modifikovaného polypropylénu) | PP(MPP) | - | Pozinkovaná oceľová páska | GST |
| E | Etylénová propylénová guma | EPDM | M | Páska Monel | MA |
| YJ | Zosieťovaný polyetylén | XLPE | X | Páska z nehrdzavejúcej ocele | SS316 |
| ÁNO | Kombinovaná izolácia Polyimid-F46 + etylén propylénová guma | PI-FEP/EPDM | |||
| YF | Polyimid-F46 kompozitná fólia + kombinovaná izolácia z perfluóretylénovej propylénovej gumy | PI-FEP | |||
| Materiál plášťovej vrstvy | Vrstva vrkoča (výplňová vrstva) | ||||
| Q | Zliatina olova | Pb-zliatina | Polytetrafluóretylén | PTFE | |
| E | Etylénová propylénová guma | EPDM | |||
| H | Chlórsulfónovaný polyetylén | CSM | Páska z aramidových vlákien | AFT | |
| F | Perfluóretylén propylén | FEP | Páska z nylonových vlákien | NFT | |
| N | Nitrilová guma | NBR | Polypropylén (olejovo odolná podušková vrstva) | PP | |
| Séria AWGS | Maximálny rozmer | |||||

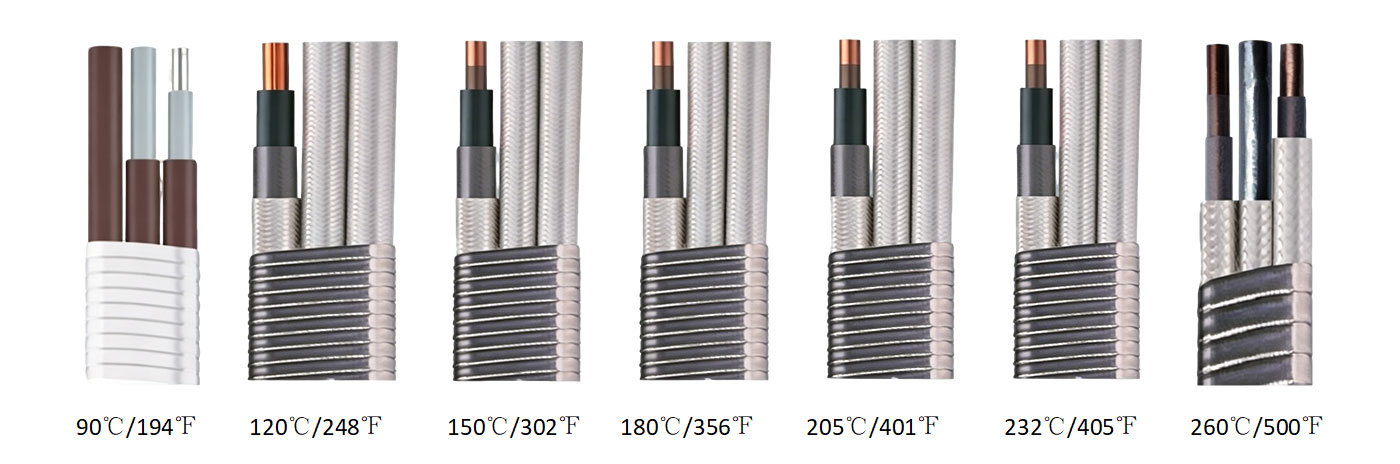

| Plochý kábel (mm × mm) | Sférický kábel (mm2) | MLE kábel (mm × mm) | ||||
| 3 kV | 6 kV | 3 kV | 6 kV | 3 kV | 6 kV | |
| AWG7 | - | - | - | - | 11,5 × 28,5 | 12,5 × 32 |
| AWG6 | 14,5 × 37,5 | - | - | - | 11,5 × 29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13 × 31,5 | 13,5 × 35 |
| AWG4 | 16×40 | 17 × 42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5 × 48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19 × 51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5 × 53 | 42 | 44 | - | - |
A1: Špeciálny kábel ponorného čerpadla je navrhnutý tak, aby poskytoval spoľahlivý prenos energie v prostredí pod vodou. V porovnaní so štandardnými elektrickými káblami sa vyznačuje zvýšenou vodotesnou izoláciou, flexibilnou konštrukciou a odolnosťou proti vlhkosti, čo umožňuje stabilnú prevádzku v hlbokých studniach, kanalizačných systémoch a iných ponorených aplikáciách.
A2: Ploché káble sú uprednostňované v mnohých ponorných aplikáciách, pretože ich kompaktná konštrukcia vyžaduje menej inštalačného priestoru a ľahšie sa zmestia do úzkych studní alebo stiesnených priestorov. Flexibilná konštrukcia tiež pomáha znižovať krútenie, namáhanie v ohybe a mechanické poškodenie počas inštalácie a údržby čerpadla.
A3: Kábel používa vysokokvalitné izolačné materiály a ochranný vonkajší plášť, aby sa zabránilo prenikaniu vody, starnutiu a poškodeniu životného prostredia. Pred dodaním je každý kábel testovaný z hľadiska izolačného výkonu, odolnosti voči vode a mechanickej odolnosti, aby bola zaistená bezpečná prevádzka v náročných podmienkach pod vodou.
A4: Áno. AOTE TIANJIN PUMP CO., LTD. poskytuje možnosti prispôsobenia vrátane dĺžky kábla, čísla žíl, špecifikácií vodičov a materiálov vonkajšieho plášťa. Konfigurácia káblov môže byť prispôsobená rôznym menovitým výkonom čerpadla, inštalačnej hĺbke a prevádzkovému prostrediu.
A5: Výber kábla by mal zohľadňovať niekoľko faktorov, vrátane výkonu čerpadla, menovitého napätia, hĺbky inštalácie, prevádzkovej teploty, kvality vody a mechanických požiadaviek. Výber správnej veľkosti vodiča a ochrannej konštrukcie pomáha zabezpečiť efektívny prenos energie a predlžuje životnosť.
AOTE TIANJIN PUMP CO., LTD. sa špecializuje na riešenia pre ponorné čerpadlá a súvisiace káblové produkty. Vďaka praktickým skúsenostiam v aplikáciách čerpania pod vodou rozumieme požiadavkám rôznych čerpacích systémov a poskytujeme vhodné konfigurácie káblov pre rôzne pracovné podmienky.
Vyberáme vysokokvalitné vodivé materiály a vodotesné izolačné systémy na zabezpečenie stabilného elektrického výkonu a mechanickej odolnosti. Každý kábel pred odoslaním prechádza prísnymi kontrolnými postupmi vrátane testovania izolácie, testovania odolnosti voči vode a kontroly vzhľadu.
Naše káble sú vyvinuté pre náročné prostredia, kde je nevyhnutná flexibilita, vodotesnosť a odolnosť. Optimalizovaná štruktúra pomáha znižovať frekvenciu údržby a poskytuje spoľahlivý výkon pre inžinierske projekty a komerčné aplikácie.
Poskytujeme štandardné modely napájacích káblov, ako aj prispôsobené riešenia na základe požiadaviek projektu. Od výberu produktu až po podporu inštalácie, náš technický tím pomáha zákazníkom vybrať si vhodné špecifikácie káblov a zlepšiť spoľahlivosť systému.
