Zhrnutie článku:AnElektrická ovládacia skriňaje centrálna elektrická a riadiaca platforma, ktorá spája distribúciu energie, automatizačné komponenty, ochranné zariadenia, monitorovacie systémy a terénne zariadenia. Správne navrhnutá skriňa môže zlepšiť prevádzkovú bezpečnosť, zjednodušiť údržbu, chrániť citlivé elektrické komponenty a poskytnúť stabilnejšie ovládanie priemyselných strojov. Tento článok vysvetľuje štruktúru, pracovné princípy, kľúčové komponenty, faktory výberu, úvahy pri inštalácii, postupy údržby a možnosti prispôsobenia, ktoré pomáhajú priemyselným používateľom vybrať si vhodnú elektrickú riadiacu skriňu pre náročné aplikácie.
Obsah
- Čo je elektrická ovládacia skriňa?
- Prečo je elektrická ovládacia skriňa dôležitá?
- Aké komponenty sú vo vnútri elektrickej riadiacej skrine?
- Ako funguje elektrická ovládacia skriňa?
- Ako by ste si mali vybrať elektrickú riadiacu skriňu?
- Aké konštrukčné faktory ovplyvňujú výkon skrine?
- Kde sa používajú elektrické ovládacie skrine?
- Prečo je prispôsobenie dôležité pre priemyselné riadiace skrine?
- Ako môžete udržiavať elektrickú riadiacu skriňu?
- Kontrolný zoznam pre výber elektrickej riadiacej skrine
- Prečo pracovať s Aote Tianjin Pump Co., Ltd.?
- Často kladené otázky
- Záver
Čo je elektrická ovládacia skriňa?

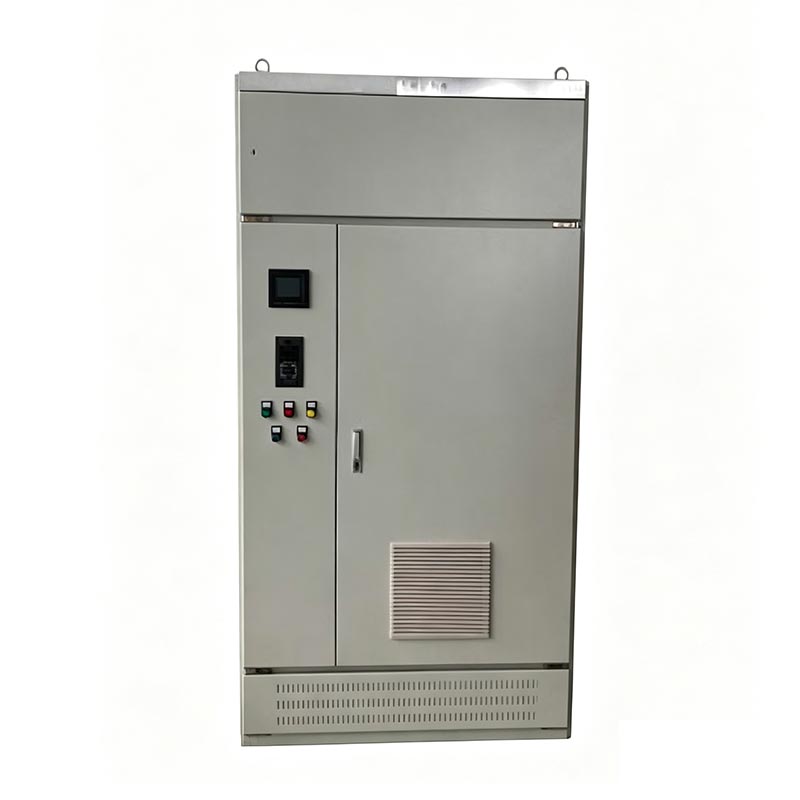

AnElektrická ovládacia skriňaje uzavretá zostava používaná na umiestnenie elektrických, elektronických, ochranných, riadiacich a komunikačných komponentov pre priemyselné zariadenia a automatizované systémy. Namiesto inštalácie jednotlivých elektrických zariadení v rámci celého objektu rozvádzač organizuje hlavné riadiace funkcie v jednom chránenom kryte.
V závislosti od aplikácie môže skriňa obsahovať ističe, stýkače, relé, ochranné zariadenia motora, programovateľné logické automaty (PLC), frekvenčné meniče (VFD), svorkovnice, napájacie zdroje, monitorovacie prístroje, komunikačné moduly, spínače, chladiace zariadenia a iné elektrické komponenty.
Skriňa v podstate funguje ako riadiace centrum medzi prichádzajúcou elektrickou energiou, riadiacim systémom a zariadením vykonávajúcim skutočnú prácu. V čerpacích systémoch môže napríklad skriňa prijímať signály zo snímačov tlaku, snímačov hladiny kvapaliny, prietokomerov alebo iných zariadení v teréne a potom riadiť motory čerpadiel podľa naprogramovaných prevádzkových podmienok.
Kvalitná skrinka je teda viac ako len kovová skriňa. Ide o integrované inžinierske riešenie, ktoré musí zohľadňovať elektrickú bezpečnosť, požiadavky na záťaž, podmienky prostredia, tepelné hospodárstvo, organizáciu elektroinštalácie, dostupnosť a budúcu údržbu.
Prečo je elektrická ovládacia skriňa dôležitá?
Priemyselné stroje často pracujú nepretržite a v náročných podmienkach. Nekontrolované elektrické inštalácie môžu vytvárať zbytočné riziká, vrátane prehriatia, skratov, porúch elektroinštalácie, zložitého odstraňovania porúch a neplánovaných prestojov. Vhodne skonštruovaná elektrická riadiaca skriňa rieši tieto výzvy tým, že do štruktúrovaného systému prináša základné elektrické a automatizačné funkcie.
- Vylepšená elektrická ochrana:Ochranné zariadenia môžu odpojiť chybné obvody skôr, ako sa poškodenie rozšíri na iné zariadenia.
- Centralizované ovládanie:Operátori môžu riadiť viacero elektrických záťaží a strojov z prehľadne organizovaného kontrolného bodu.
- Lepšia správa elektroinštalácie:Správne koncovky, vedenie káblov a označovanie uľahčujú riešenie problémov.
- Ochrana zariadenia:Kryt pomáha chrániť vnútorné komponenty pred prachom, vlhkosťou, náhodným kontaktom a inými vplyvmi prostredia, ak je správne špecifikovaný.
- Schopnosť automatizácie:PLC, senzory, VFD a komunikačné zariadenia môžu byť integrované do jednej koordinovanej riadiacej architektúry.
- Účinnosť údržby:Technici môžu kontrolovať a opravovať elektrické komponenty bez toho, aby museli prehľadávať roztrúsené inštalácie.
- Škálovateľnosť:Starostlivo naplánovaná skriňa môže poskytnúť priestor a kapacitu pripojenia pre budúce úpravy.
V zariadeniach, kde sú čerpadlá, motory, ventilátory, kompresory, dopravníky alebo spracovateľské zariadenia nevyhnutné pre výrobu, môže mať spoľahlivé elektrické ovládanie priamy vplyv na prevádzkovú kontinuitu.
Aké komponenty sú vo vnútri elektrickej riadiacej skrine?
Presná konfigurácia závisí od vybavenia a stratégie riadenia. Malá riadiaca skriňa motora môže obsahovať iba niekoľko ochranných a spínacích zariadení, zatiaľ čo sofistikovaná automatizačná skriňa môže integrovať desiatky elektrických a elektronických komponentov.
| Komponent | Primárna funkcia | Typický úžitok |
|---|---|---|
| Istič | Chráni obvody pred nadmerným prúdom a poruchami | Zlepšuje elektrickú bezpečnosť |
| Stýkač | Spína motory a iné elektrické záťaže | Umožňuje spoľahlivé diaľkové spínanie |
| PLC | Vykonáva naprogramovanú riadiacu logiku | Podporuje automatizáciu a sekvenovanie |
| VFD | Ovláda otáčky motora a prevádzkové vlastnosti | Zlepšuje riadenie procesov a energetický manažment |
| Relé | Poskytuje funkcie prepínania a signálneho rozhrania | Zjednodušuje logiku ovládania |
| Svorkovnica | Spája poľnú kabeláž s vnútornými obvodmi | Uľahčuje identifikáciu a servis kabeláže |
| Napájanie | Prevádza prichádzajúci výkon na požadované riadiace napätie | Poskytuje stabilnú ovládaciu silu |
| Chladiace alebo ventilačné zariadenie | Riadi vnútorné teplo | Pomáha predchádzať tepelnému stresu |
Výber komponentov by nikdy nemal byť založený len na nákupnej cene. Je potrebné zvážiť elektrické parametre, prevádzkové podmienky, kompatibilitu, požiadavky na ochranu, očakávaný pracovný cyklus a prevádzkyschopnosť.
Ako funguje elektrická ovládacia skriňa?
Princíp činnosti je založený na koordinovanej interakcii medzi distribúciou energie, riadiacou logikou, ochranou a spätnou väzbou poľa.
Po prvé, elektrická energia vstupuje do skrine cez určené vstupné pripojenie. Hlavné ochranné zariadenie poskytuje izoláciu a nadprúdovú ochranu. Napájanie je potom rozdelené do jednotlivých okruhov podľa návrhu systému.
Riadiace komponenty spracovávajú signály zo snímačov, spínačov, operátorských rozhraní alebo automatizovaných riadiacich systémov. Keď sú splnené vopred stanovené podmienky, riadiaci systém odošle príkazy stýkačom, relé, VFD, ventilom, motorom alebo iným pripojeným zariadeniam.
Napríklad v automatickej inštalácii čerpadla môže snímač hladiny zistiť, že hladina vody dosiahla vopred definovaný bod. PLC môže interpretovať tento signál a vydať príkaz na spustenie príslušnému čerpadlu. Ak tlak, teplota, preťaženie alebo iný monitorovaný parameter prekročí stanovený limit, riadiaci systém môže zastaviť zariadenie alebo aktivovať alarm.
Tento uzavretý proces možno zhrnúť takto:
- Energia vstupuje do skrinky.
- Ochranné zariadenia distribuujú a zabezpečujú elektrické obvody.
- Snímače a prevádzkové zariadenia poskytujú prevádzkové informácie.
- PLC alebo riadiaci systém vyhodnocuje prichádzajúce signály.
- Ovládacie zariadenia vykonávajú požadované príkazy.
- Signály spätnej väzby potvrdzujú prevádzkový stav.
- Ochranné funkcie reagujú na abnormálne podmienky.
Táto architektúra umožňuje, aby komplexné priemyselné procesy fungovali s väčšou konzistenciou a menšou závislosťou od manuálnych zásahov.
Ako by ste si mali vybrať elektrickú riadiacu skriňu?
Výber správnej skrinky začína pochopením celej aplikácie a nie jednoduchým výberom skrinky na základe fyzickej veľkosti. Elektrické a mechanické požiadavky by sa mali posudzovať spoločne.
1. Určite elektrické zaťaženie.
Identifikujte napájacie napätie, frekvenciu, celkovú pripojenú záťaž, menovité hodnoty motora, štartovací prúd, riadiace napätie a počet obvodov. Nedostatočná elektrická kapacita môže spôsobiť prehriatie a nespoľahlivú prevádzku.
2. Definujte požiadavky na kontrolu.
Zistite, či aplikácia vyžaduje manuálne ovládanie, automatické sekvenovanie, riadenie PLC, obsluhu VFD, vzdialené monitorovanie, funkcie alarmov alebo komunikáciu s nadradeným riadiacim systémom.
3. Zhodnoťte prostredie.
Teplota, vlhkosť, prach, vystavenie vode, korozívne látky, vibrácie a miesto inštalácie môžu ovplyvniť výber krytu a vnútorné tepelné riadenie.
4. Zvážte požiadavky na ovládanie motora.
Veľké motory môžu vyžadovať špeciálne štartovacie metódy, ochranu proti preťaženiu, softštartéry alebo VFD. Skriňa by mala poskytovať primeranú elektrickú kapacitu a odvod tepla pre zvolenú architektúru riadenia motora.
5. Naplánujte prístup údržby.
Komponenty by mali byť usporiadané logicky, aby ich technici mohli efektívne identifikovať, testovať, vymieňať a kontrolovať. Technicky funkčná skriňa, ktorá je však náročná na obsluhu, môže zvýšiť dlhodobé prevádzkové náklady.
6. Umožnite primeranú kapacitu rozšírenia.
Priemyselné systémy sa po inštalácii často menia. Poskytnutie vhodných náhradných svoriek, elektrickej kapacity, fyzického priestoru a možností káblových vstupov môže značne uľahčiť budúce úpravy.
Aké konštrukčné faktory ovplyvňujú výkon skrine?
Dobrý dizajn skrinky si vyžaduje pozornosť k detailom, ktoré nemusia byť zvonku zrejmé. Spoľahlivosť môže ovplyvniť vnútorné usporiadanie, tvorba tepla, vedenie káblov, uzemnenie a oddelenie komponentov.
| Design Factor | Potenciálny problém v prípade ignorovania | Odporúčaný prístup |
|---|---|---|
| Odvod tepla | Prehrievanie komponentov a skrátená životnosť | Vypočítajte tepelné zaťaženie a zabezpečte vhodné vetranie alebo chladenie |
| Smerovanie káblov | Náročné riešenie problémov a rušenie signálu | V prípade potreby oddeľte napájacie a riadiace vedenie |
| Uzemnenie | Obavy o bezpečnosť a elektrické rušenie | Použite správne navrhnuté uzemnenie |
| Rozstup komponentov | Akumulácia tepla a náročná údržba | Udržiavajte si príslušné povolenia a servisný prístup |
| Ochrana životného prostredia | Prach alebo vlhkosť prenikajúca do krytu | Vyberte kryt vhodný pre prostredie inštalácie |
Ďalším dôležitým faktorom je elektromagnetická kompatibilita. VFD a iné výkonové elektronické zariadenia môžu generovať elektrický šum. Vhodné vedenie káblov, uzemnenie, tienenie a fyzické oddelenie môže pomôcť znížiť rušenie citlivých riadiacich signálov.
Kde sa používajú elektrické ovládacie skrine?
Elektrické riadiace skrine sa používajú v širokej škále priemyselných a komerčných aplikácií. Ich konfigurácia sa mení podľa ovládaného zariadenia.
- Systémy zásobovania vodou a čerpania
- Zariadenia na čistenie odpadových vôd
- Priemyselné technologické zariadenia
- HVAC a systémy automatizácie budov
- Výrobné výrobné linky
- Dopravníkové systémy
- Priemyselné ventilačné systémy
- Posilňovacie čerpacie stanice
- Protipožiarne a vodohospodárske systémy
- Poľnohospodárske zavlažovacie zariadenia
- Energetická a inžinierska infraštruktúra
- Automatizované stroje a výrobné zariadenia
V čerpacích aplikáciách môže skriňa koordinovať viaceré čerpadlá, tlakové snímače, snímače hladiny, ventily, alarmy a komunikačné funkcie. To umožňuje vytvoriť kompletné riešenie riadenia namiesto jednoduchého zapínania a vypínania motora čerpadla.
Prečo je prispôsobenie dôležité pre priemyselné riadiace skrine?
Neexistuje žiadna univerzálna konfigurácia elektrickej riadiacej skrine vhodná pre každú priemyselnú inštaláciu. Dve zariadenia môžu používať podobné motory, ale majú veľmi odlišné požiadavky na riadenie kvôli rozdielom v prevádzkovom tlaku, potrebe prietoku, konfigurácii snímača, napájaní, podmienkach prostredia alebo architektúre automatizácie.
Prispôsobenie umožňuje, aby sa skriňa vyvíjala podľa skutočného vybavenia a prevádzkového procesu. V závislosti od projektu môže prispôsobenie zahŕňať:
- Rozmery skrine a konfigurácia krytu
- Špecifikácie vstupného napájania
- Počet a výkon riadených motorov
- Požiadavky na výber a programovanie PLC
- VFD alebo integrácia mäkkého štartu
- Pripojenie snímača a prístroja
- Kontroly miestneho operátora
- Poplachové a signalizačné systémy
- Vzdialené monitorovacie a komunikačné rozhrania
- Usporiadanie káblových vstupov
- Riešenia chladenia a vetrania
- Značky komponentov a elektrická architektúra
Pri medzinárodných projektoch by inžinierske tímy mali tiež potvrdiť, že elektrický dizajn, menovité hodnoty komponentov, konštrukcia krytu, postupy zapojenia, označovanie a testovacie postupy sú vhodné pre cieľový trh a požiadavky projektu.
Ako môžete udržiavať elektrickú riadiacu skriňu?
Preventívna údržba je nevyhnutná, pretože elektrické poruchy sa často riešia ľahšie a lacnejšie, než sa stanú závažnými poruchami. Údržbu by mal vždy vykonávať kvalifikovaný personál s použitím vhodných postupov elektrickej bezpečnosti.
- Skontrolujte kryt:Skontrolujte koróziu, fyzické poškodenie, uvoľnené dvierka, poškodené tesnenia a známky vniknutia vlhkosti alebo prachu.
- Skontrolujte elektrické pripojenia:Skontrolujte svorky, káble a prístupné spoje, či nie sú uvoľnené, zafarbené alebo prehriate.
- Monitorovať teplotu:V okolí pohonov, stýkačov, napájacích zdrojov a iných vysoko zaťažených komponentov hľadajte nadmerné teplo.
- Skontrolujte chladiace zariadenie:Podľa potreby vyčistite filtre, ventilátory, vetracie otvory a výmenníky tepla.
- Skontrolujte stav komponentov:Poškodené relé, stykače, poistky, indikátory alebo iné komponenty vymeňte podľa odporúčaní výrobcu.
- Kontrola budíkov:Preskúmajte opakujúce sa alarmy preťaženia, teploty, komunikácie alebo poruchy namiesto ich opakovaného resetovania.
- Overte označenie:Uistite sa, že vodiče, svorky, ističe a komponenty zostanú jasne identifikovateľné.
- Skontrolujte parametre zálohovania a kontroly:Ak sa používajú programovateľné zariadenia, veďte príslušné záznamy o konfiguráciách a programoch.
Intervaly údržby by sa mali určiť podľa prevádzkového prostredia, kritickosti zariadenia, odporúčaní výrobcu a príslušných bezpečnostných postupov.
Kontrolný zoznam pre výber elektrickej riadiacej skrine
Pred objednaním alebo vytvorením skrine môžu kupujúci použiť nasledujúci kontrolný zoznam, aby znížili riziko výberu nevhodnej konfigurácie.
| Požiadavka | Otázky na potvrdenie |
|---|---|
| Napájanie | Aké sú napätie, frekvencia, fáza a dostupné skratové podmienky? |
| Načítať | Koľko motorov alebo elektrických záťaží bude riadených? |
| Ovládanie motora | Je potrebný priamy štart, hviezda-trojuholník, mäkký štart alebo regulácia s premenlivou rýchlosťou? |
| automatizácia | Vyžaduje sa PLC, HMI, vzdialené monitorovanie alebo komunikačné rozhranie? |
| Životné prostredie | Bude skrinka vystavená teplu, vlhkosti, prachu, chemikáliám, vibráciám alebo vonkajším podmienkam? |
| Údržba | Môžu technici bezpečne pristupovať k interným komponentom a identifikovať ich? |
| Rozšírenie | Je potrebná dodatočná kapacita pre budúce vybavenie alebo senzory? |
Prečo pracovať s Aote Tianjin Pump Co., Ltd.?
Aote Tianjin Pump Co., Ltd.poskytuje riešenia elektrických riadiacich skríň navrhnuté na podporu čerpacích a priemyselných riadiacich aplikácií. Pretože riadiaca skriňa je úzko spojená s výkonom čerpadiel a súvisiacich zariadení, správna integrácia je nevyhnutná na dosiahnutie spoľahlivej prevádzky.
Pre čerpadlový systém by sa s vhodným ovládacím riešením nemalo zaobchádzať ako s izolovanou elektrickou skriňou. Skriňa musí zodpovedať charakteristikám motora, prevádzkovým požiadavkám čerpadla, signálom snímačov, ochranným funkciám, riadiacej logike a inštalačnému prostrediu zákazníka.
Projektovo orientovaný prístup môže zákazníkom pomôcť riešiť praktické problémy, ako sú:
- Koordinácia viacerých čerpadiel v rámci jedného riadiaceho systému
- Správa podmienok automatického spustenia a zastavenia
- Integruje tlak, hladinu, prietok a ďalšie signály senzorov
- Poskytuje ochranu proti preťaženiu motora a elektrickú ochranu
- V prípade potreby podporuje prevádzku čerpadla s premenlivou rýchlosťou
- Zlepšenie centralizovaného monitorovania a riadenia operátorom
- Prispôsobenie konfigurácie skrine špecifickým požiadavkám projektu
Pri výbere dodávateľa by zákazníci mali poskytnúť podrobné informácie o napájacom zdroji, menovitých hodnotách motora, množstve čerpadla, spôsobe ovládania, snímačoch, inštalačnom prostredí, komunikačných požiadavkách a príslušných projektových štandardoch. Tieto detaily umožňujú konfiguráciu riadiaceho riešenia podľa aktuálnej aplikácie a nie spoliehanie sa na nevhodné štandardné usporiadanie.
Často kladené otázky
Q1: Aký je hlavný účel elektrickej riadiacej skrine?
Elektrická riadiaca skriňa centralizuje elektrickú distribúciu, ochranu zariadení, riadiacu logiku, monitorovanie a automatizačné funkcie. Poskytuje organizované rozhranie medzi napájaním, riadiacim systémom, senzormi a priemyselnými zariadeniami.
Otázka 2: Môže elektrická ovládacia skriňa ovládať viacero čerpadiel?
áno. Správne navrhnutá skriňa môže ovládať viacero čerpadiel pomocou stýkačov, zariadení na ochranu motora, VFD, PLC, relé a iných komponentov. Presná konfigurácia závisí od počtu a výkonov čerpadiel a požadovanej prevádzkovej sekvencie.
Otázka 3: Vyžaduje elektrická riadiaca skriňa PLC?
Nie každá skrinka vyžaduje PLC. Jednoduché systémy môžu využívať prepínače, relé, stykače a ochranné zariadenia, zatiaľ čo pokročilejšie aplikácie využívajú riadenie na báze PLC pre sekvenovanie, monitorovanie, alarmy, komunikáciu a automatizáciu.
Q4: Môže byť ovládacia skriňa inštalovaná vonku?
Áno, za predpokladu, že kryt skrine, chladiaci systém, elektrické komponenty, káblové vstupy a ochrana životného prostredia sú vhodne zvolené pre vonkajšie podmienky. Pri navrhovaní je potrebné zvážiť vystavenie poveternostným vplyvom, vlhkosť, zmeny teploty, prach a priame slnečné svetlo.
Otázka 5: Prečo potrebuje elektrická ovládacia skriňa chladenie?
Elektrické komponenty vytvárajú počas prevádzky teplo. Pohony, napájacie zdroje, stykače a iné zariadenia s vysokým zaťažením môžu produkovať významnú tepelnú energiu. Ak teplo nie je primerane riadené, teplota komponentov sa môže zvýšiť a ovplyvniť spoľahlivosť a životnosť.
Q6: Aké informácie by som mal poskytnúť pri žiadosti o prispôsobenú skrinku?
Užitočné informácie zahŕňajú napájacie napätie, frekvenciu, fázu, množstvo a výkon motora, špecifikácie čerpadla, požiadavky na ovládanie, typy snímačov, požiadavky na komunikáciu, miesto inštalácie, podmienky prostredia, rozmery skrine, ak sú špecifikované, a akékoľvek elektrické požiadavky špecifické pre daný projekt.
Q7: Ako často by sa mala kontrolovať elektrická ovládacia skriňa?
Frekvencia kontrol závisí od prevádzkových podmienok, kritickosti zariadenia, vystavenia životnému prostrediu, odporúčaní výrobcu a platných bezpečnostných postupov. Skrine v prašnom, vlhkom, korozívnom alebo vysokoteplotnom prostredí môžu vyžadovať častejšiu kontrolu ako skrinky inštalované v čistých vnútorných zariadeniach.
Otázka 8: Môže elektrická ovládacia skriňa podporovať vzdialené monitorovanie?
áno. V závislosti od architektúry systému je možné integrovať PLC, komunikačné moduly, HMI, priemyselné siete a ďalšie rozhrania, ktoré poskytujú vzdialené monitorovanie stavu, alarmy, prevádzkové údaje a riadiace funkcie.
Otázka 9: Prečo je prispôsobenie skrinky vhodnejšie ako výber všeobecnej skrinky?
Prispôsobenie umožňuje elektrickej architektúre, hodnotám komponentov, riadiacej logike, konfigurácii krytu, chladeniu, zapojeniu a komunikačným funkciám, aby zodpovedali skutočnej aplikácii. To môže zlepšiť prevádzkyschopnosť a vyhnúť sa nepotrebným komponentom alebo nedostatočnej kapacite.
Záver
AnElektrická ovládacia skriňaje kritickou súčasťou modernej priemyselnej automatizácie, pretože spája funkcie distribúcie energie, ochrany, riadenia, monitorovania a komunikácie v organizovanom systéme. Správna skriňa môže uľahčiť prevádzku priemyselného zariadenia, jeho monitorovanie, ochranu a údržbu.
Najlepšie riešenie závisí od rozmerov skrine. Pred dokončením návrhu by sa malo vyhodnotiť elektrické zaťaženie, charakteristiky motora, logika riadenia, podmienky prostredia, tepelné riadenie, organizácia zapojenia, požiadavky na ochranu, komunikačné funkcie a budúce rozšírenie.
Pre čerpacie stanice a aplikácie vodného hospodárstva je obzvlášť dôležitý vzťah medzi čerpadlom, motorom, snímačmi, riadiacou logikou a elektrickou riadiacou skriňou. Správne integrované riešenie môže operátorom pomôcť dosiahnuť spoľahlivú automatickú prevádzku a zároveň zjednodušiť monitorovanie a údržbu systému.
Ak plánujete nový čerpací systém, modernizujete existujúci riadiaci systém alebo hľadáte prispôsobenú elektrickú riadiacu skriňu prispôsobenú vášmu zariadeniu,Aote Tianjin Pump Co., Ltd.môže poskytnúť podporu orientovanú na aplikácie. Podeľte sa o svoje elektrické a riadiace požiadavky s technickým tímom, aby ste prediskutovali vhodnú konfiguráciu akontaktujte náspre prispôsobené riešenie elektrickej riadiacej skrine.
