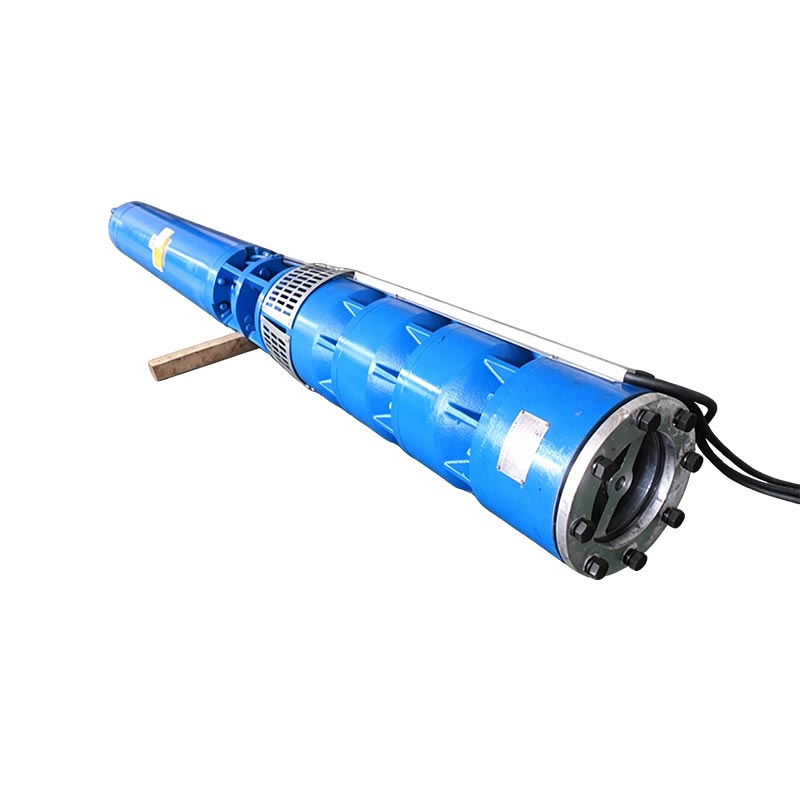

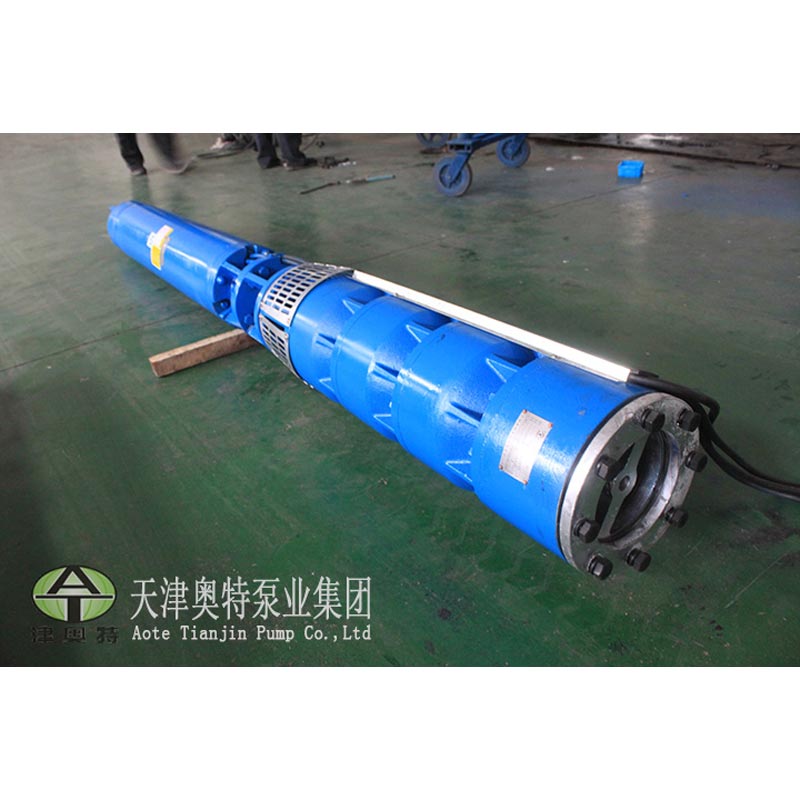

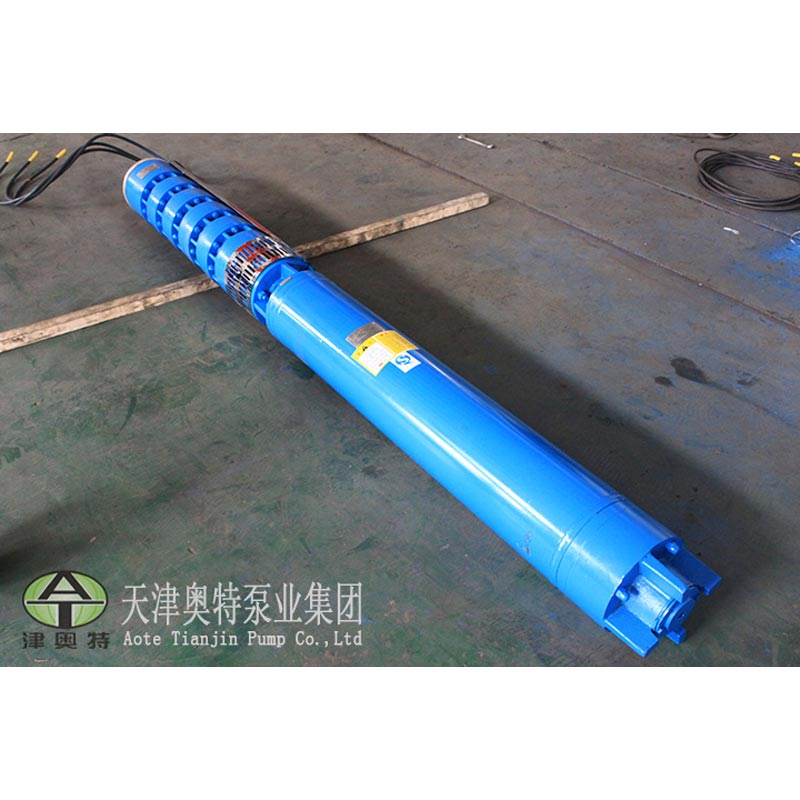

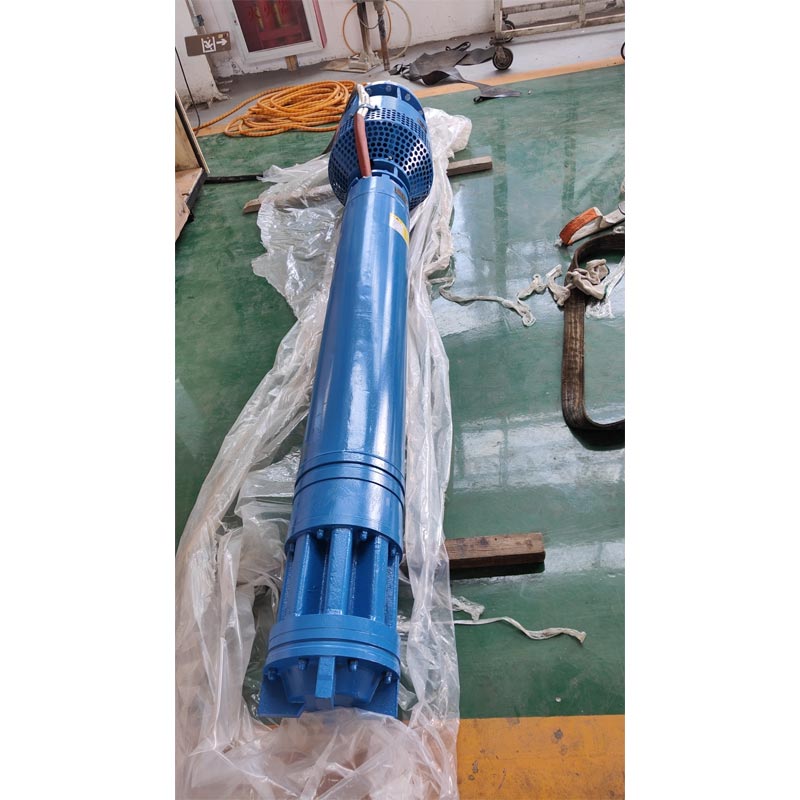

Hlboké ponorné čerpadlá na zavlažovanie série A5QJ našej spoločnosti sú určené na čerpanie podzemnej vody z hlbín studne, ako aj projekty na odber vody z riek, nádrží a kanálov. Široko používaný pri zavlažovaní poľnohospodárskej pôdy, domáce zásobovanie vodou pre ľudí a hospodárske zvieratá v horských oblastiach, je k dispozícii aj na kanalizáciu v mestách, továrne, železnice, bane a staveniská.
1.Integrovaná konštrukcia motora a čerpadla, ponorná prevádzka pod vodou s vysokou bezpečnosťou a spoľahlivosťou.
2. Žiadne špeciálne požiadavky na puzdro studne; stúpacie potrubie musí vydržať iba zodpovedajúci pracovný tlak.
3. Jednoduchá inštalácia, prevádzka a údržba, malá podlahová plocha; nie je potrebná výstavba čerpacej stanice.
4. Kompaktná štruktúra a nízka spotreba surovín.
| Položka | Špecifikácia |
| Typ čerpadla | Vertikálne ponorné čerpadlo |
| Štruktúra | Viacstupňové odstredivé čerpadlo |
| Typ motora | Trojfázový asynchrónny ponorný motor |
| Menovité napätie | 380V / 660V |
| Frekvencia | 50 Hz |
| Rozsah prietoku | Prispôsobené |
| Rozsah hlavy | Až 900 m |
| Typ inštalácie | Vertikálna inštalácia |
| Spôsob chladenia | Vodou plnené chladenie motora |
| Stredná teplota | ≤20℃ |
| Rozsah PH | 6,5–8,5 |
| Obsah pevných častíc | ≤ 0,01 % |
1,3-fázové napájanie striedavým prúdom: frekvencia 50Hz, menovité napätie 380V alebo 660V (povolená tolerancia ±5%).
1. Hmotnostný obsah pevných častíc ≤ 0,01 %.
2.Hodnota PH čerpanej kvapaliny sa pohybuje od 6,5 do 8,5.
3. Stredná teplota ≤ 20℃.

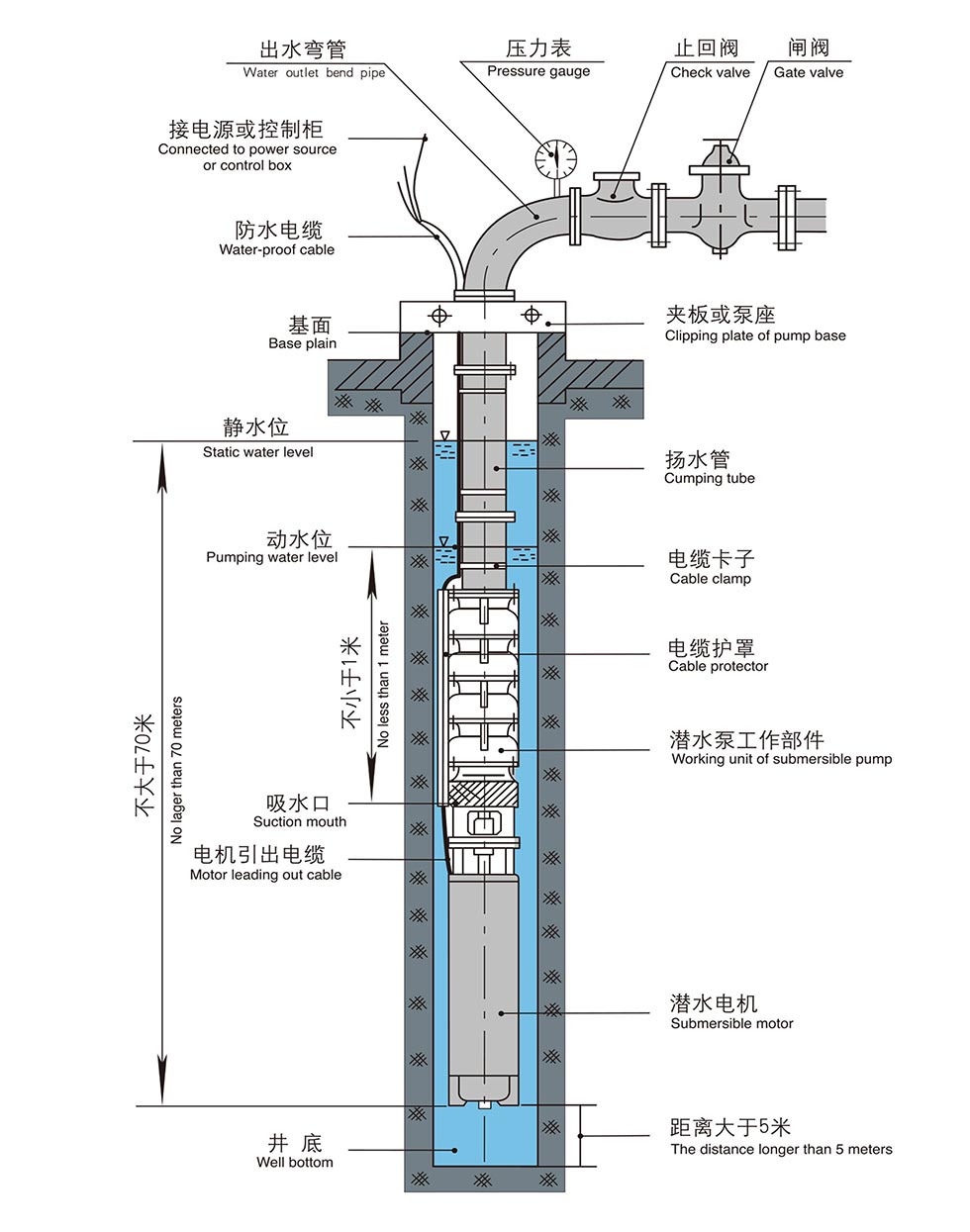

4. Vstup ponorného čerpadla na zavlažovanie hlbokých studní by mal byť aspoň 1 m pod dynamickou hladinou vody; maximálna hĺbka ponoru je 70 m pod statickou hladinou vody; dno čerpadla si zachováva vzdialenosť minimálne 1 m od dna studne.
5. Rovné puzdro s hladkou vnútornou stenou a bez dislokácie puzdra.

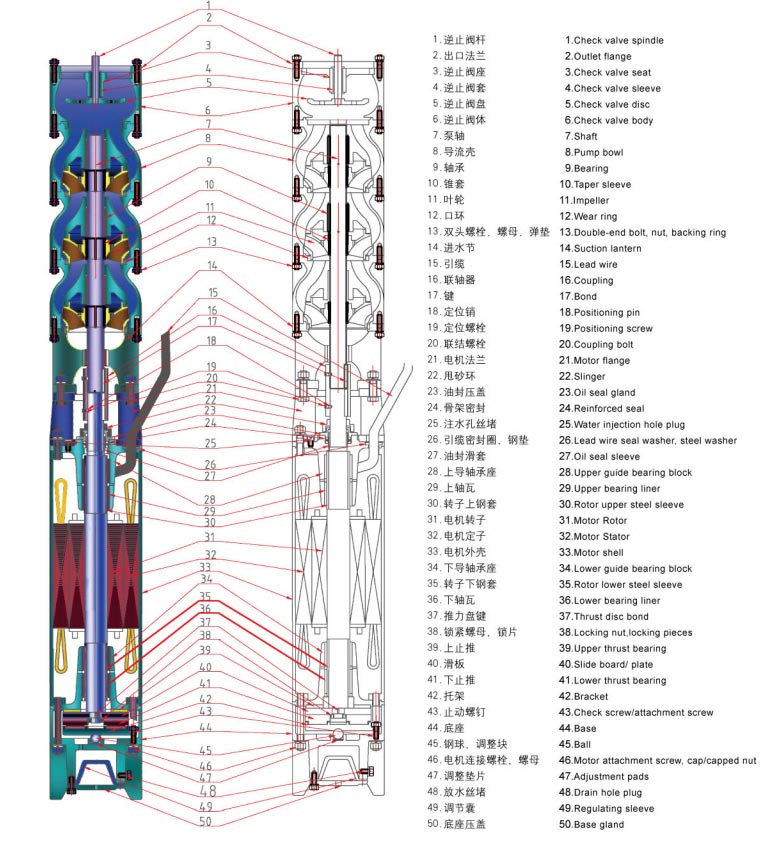

1. Hlboké ponorné čerpadlo na zavlažovanie pozostáva z ponorného 3-fázového asynchrónneho motora a telesa čerpadla. Motor je priamo spojený s hornou čerpacou jednotkou. Spoľahlivé tesnenie hriadeľa namontované na hornom hriadeli motora zabraňuje krížové presakovanie medzi vnútornou chladiacou vodou motora a čerpaným médiom, zaisťujúce dlhodobú stabilnú prevádzku.
2. Čerpadlo je jednostupňové viacstupňové vertikálne odstredivé čerpadlo; zladený motor je vertikálny mokrý typ naplnený vodou ponorný asynchrónny motor, pripojený cez sudovú spojku.
3. Vinutie motora používa PE vodotesný magnetický drôt s nylonovým plášťom; dutina motora je naplnená čistou sladkou vodou.
4. Vodou mazané vodiace ložiská sa používajú pre motor. Axiálne ložisko na spodku motora nesie obojsmerné axiálne ťah z čerpadla. Verzia s vysokou hlavou je vybavená medenými vejárovitými prítlačnými podložkami s obsahom niklu, ktoré sa zhodujú s dovážanými Posuvné dosky Phylos pre axiálne zaťaženie.
5. Na modeloch s vysokým zdvihom je medzi čerpadlom a motorom nainštalovaný ďalší komponent ložiska axiálnej sily s maximálnou hlavou hore do 900 m.
1.Pred spustením naplňte priestor motora čistou čerstvou vodou; vypustite všetku vnútornú vodu na zimné uskladnenie, aby ste predišli praskaniu mrazom.
2.Pravidelne testujte izolačný odpor jednotky, hodnota nesmie byť nižšia ako 0,5 MΩ.
3. Štandardná záručná doba: 1 rok pri bežnej prevádzke.
Príklad: QJ80-100-37
| kód | Význam |
| Q | Ponorný typ |
| J | Aplikácia hlbokých studní |
| 80 | Menovitý prietok: 80 m³/h |
| 100 | Menovitá výška: 100 m |
| 37 | Výkon motora: 37 kW |
Pred výberom modelu čerpadla by si zákazníci mali potvrdiť nasledujúce informácie:
Určte potrebný výdaj vody podľa zavlažovacej plochy a potreby vody.
Vypočítajte požadovanú výšku zdvihu vrátane:
• Hĺbka studne
• Vertikálna vzdialenosť zdvihu
• Strata tlaku v potrubí
• Požiadavky na koncový tlak vody
Vyberte priemer čerpadla vhodný pre existujúce puzdro studne.
Potvrďte napätie, frekvenciu a dostupnú elektrickú kapacitu.
Skontrolujte teplotu vody, hodnotu PH a obsah pevných častíc.
Poskytnutie týchto parametrov pomáha zaistiť, aby vybrané čerpadlo podávalo očakávaný výkon.
| Zlomové javy | Dôvody | Riešenia |
| Hlava je nedosiahnuteľná, voda sa nemôže vstrebať alebo voda nedostatočne vypúšťa. | 1.Dynamická hladina vody klesne pod povolenú min. dynamická hladina vody; 2. Zlomenie potrubia výťahu kĺb; 3.Reverzné otáčanie motora; 4. Zníženie napätia; 5. Zablokovaná voda vstup; 6.Poškodená spojka. |
1. Zvýšte stupeň čerpadla a zdvíhacie potrubie, aby ste zväčšili hĺbku studne; 2. Opravte poškodenie; 3. Vymeňte drôt konektor; 4.Skontrolujte napätie; 5.Prívod vody na umývanie; 6. Vymeňte spojku. |
| Motor sa pri štarte nerozbehne, ozýva sa bzučiak. | 1.Zadretie ložísk; 2. Jednofázový chod motora. |
1. Preskúmajte a opravte poškodené časti; 2.Skontrolujte pripojovací kábel a nájdite poruchu fázy. |
| Príliš veľký výkyv ukazovateľa ampérmetra | 1.Dynamická hladina vody klesá na absorpčný vstup; 2. Dynamická hladina vody klesne pod povolenú hodnotu min.dynamická hladina vody; |
1. Znížte vypúšťanie vody a zvýšte hĺbku ponoru. |
| Prudké vibrácie jednotky | 1.Vreteno čerpadla je ohnuté; 2. Opotrebenie na ložiskovej časti jednotky je príliš veľké; 3. Príliš intenzívne škrtiaca klapka; 4.Poškodená spojka. |
1.Nakalibrujte vreteno; 2. Vymeňte ložisko; 3. Zväčšite posúvač; 4. Vymeňte spojku. |
| Pokles prietoku | 1. Opotrebenie pri nosení prsteňa; 2.Zablokovaný prívod vody; 3.Netesnosť v spoji medzi výťahovými rúrami alebo škrupiny. |
1. Opravte alebo vymeňte opotrebované diely; 2.Prívod vody na umývanie; 3. Skontrolujte spojovaciu časť. |
| Náhle zníženie izolačného odporu | 1.Nízka kvalita konektora kábla motora; 2.Poškodená izolácia vedenia rotátora motora; 3.Nosené kábel. |
1.Znova pripojte konektor kábla; 2. Opravte kabeláž motora; 3. Opravte škody. |
| Zvýšenie spotreby energie (indikácia ampérmetra presahuje menovitú hodnotu hodnota) |
1.Opotrebované obežné koleso ložiska; 2.Vzájomný kontakt motora po opotrebovaní ložiska; 3.Oter medzi obežným kolesom a plášťom. |
1. Preskúmajte a opravte čerpadlo; 2. Preskúmajte a opravte motor; 3. Kontrolujte prietok a skontrolujte ťah motora ložisko. |
Ponorné čerpadlo pre hlboké studne sa používa hlavne na čerpanie podzemnej vody z hlbokých studní a zásobovanie vodou pre zavlažovanie, domáce použitie, priemyselné aplikácie a iné projekty prenosu vody.
áno. Séria ATQJ je určená na zavlažovanie poľnohospodárskej pôdy, zavlažovacie systémy, zavlažovanie skleníkov a iné poľnohospodárske aplikácie zásobovania vodou.
Zákazníci by mali poskytnúť:
• Požadovaný prietok
• Hlava čerpadla
• Hĺbka studne
• Priemer studne
• Informácie o zdroji vody
• Požiadavky na napájanie
áno. Čerpadlo AOTE môže prispôsobiť parametre čerpadla vrátane prietoku, dopravnej výšky, výkonu motora, napätia a materiálov podľa požiadavky projektu.
Prípustná hĺbka inštalácie závisí od zvoleného modelu a prevádzkových podmienok. Modely s vysokou hlavou môžu dosiahnuť zdvíhanie hláv až do 900 metrov.
Odporúča sa pravidelne kontrolovať izolačný odpor, stav káblov, prevádzkový prúd a výstup vody stabilný výkon.
AOTE sa už mnoho rokov špecializuje na výrobu čerpadiel a poskytuje ponorné čerpadlá pre hlboké vrty poľnohospodárske, priemyselné a komunálne aplikácie. So skúsenými inžinierskymi schopnosťami a flexibilnou výrobou procesy, podporujeme štandardné modely, ako aj prispôsobené riešenia čerpadiel pre rôzne projekty zásobovania vodou.
