Ponorné geotermálne čerpadlo s malým priemerom

Hlavné časti ponorného geotermálneho čerpadla s malým priemerom: odstredivé čerpadlo/sanie/separátor plynu/ponorné motor/ochrana/predĺženie vedenia motora/vybitie.

Ponorné geotermálne čerpadlo s malým priemerom je špeciálne vyvinuté pre geotermálne vrty a vysoké teploty pod zemou projekty odberu vody vyžadujúce kompaktné inštalačné rozmery a nepretržitú prevádzku.

Na rozdiel od bežných ponorných čerpadiel geotermálne vrty často zahŕňajú problémy, ako sú: obmedzený priemer vrtu, cirkulácia vody pri vysokej teplote, dlhodobá nepretržitá prevádzka, ťažké podmienky údržby, korozívne podzemné prostredie

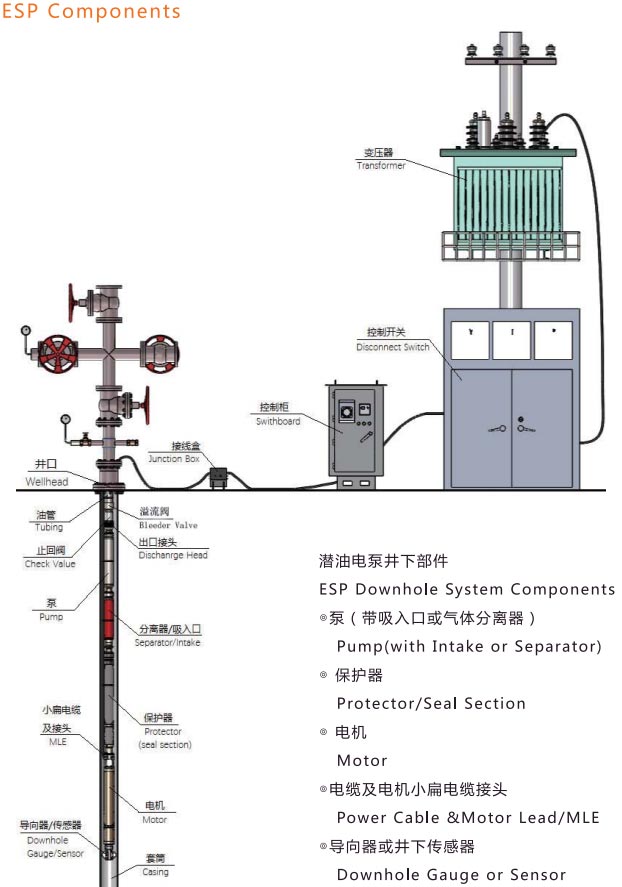

Systém ESP s malým priemerom integruje viacstupňové odstredivé čerpadlo, odlučovač plynu, chránič a vysoká teplota ponorný motor, ktorý poskytuje kompletné riešenie pre zdvíhanie tekutín z hlbokých studní.

Štandardný priemer čerpadla sa pohybuje od 3,38 palca do 8,75 palca, vďaka čomu je vhodné pre úzke geotermálne vrty a aplikácie na ropných poliach. V závislosti od podmienok vrtu sú k dispozícii prispôsobené konfigurácie pre rôzne prietoky rýchlosti, výšky zdvihu a požiadavky na teplotu.

Špecifikácia

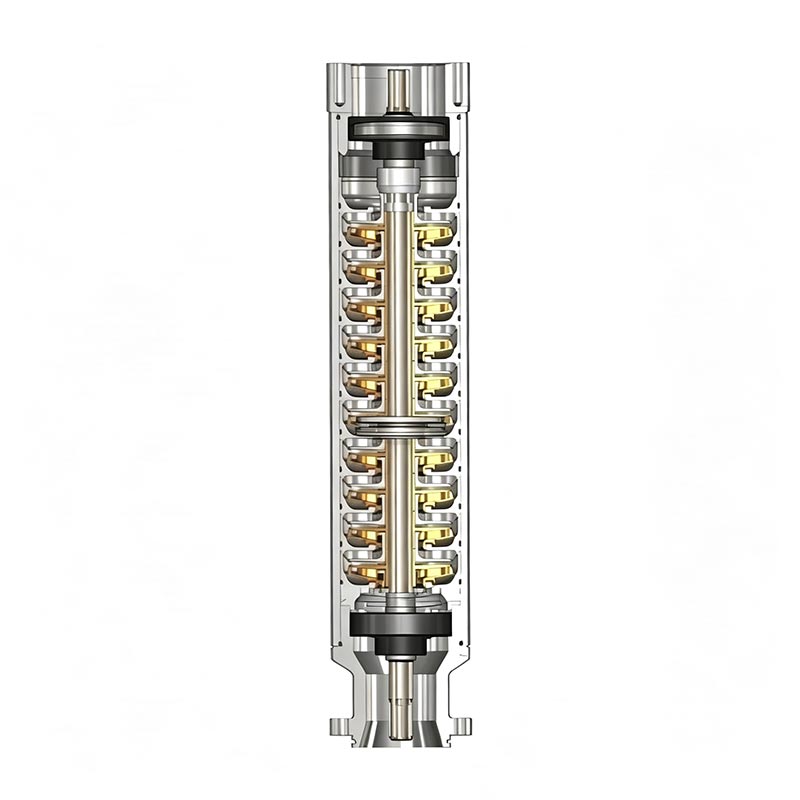

Počet stupňov čerpadla je určený požadovaným zdvihom. Každý stupeň pozostáva z pripojeného plávajúceho obežného kolesa hnací hriadeľ monel-k500 a stacionárny difúzor usmerňujúci tok tekutiny. Axiálna sila obežného kolesa je vyrobené z materiálu odolného voči opotrebovaniu. Aby sa znížila axiálna sila, konštrukcia obežného kolesa a difúzora je navrhnutá plávajúci typ. Zvyšné axiálne zaťaženie a vlastná hmotnosť hriadeľa čerpadla sú držané ochranným axiálnym ložiskom.

Je to sací otvor pre studenú kvapalinu vstupujúcu do ponorného odstredivého čerpadla. Medzitým je možné oddeliť voľný plyn pred prúdením do ponorného odstredivého čerpadla, preto na čerpadlovú jednotku pôsobí odľahčovací plyn.

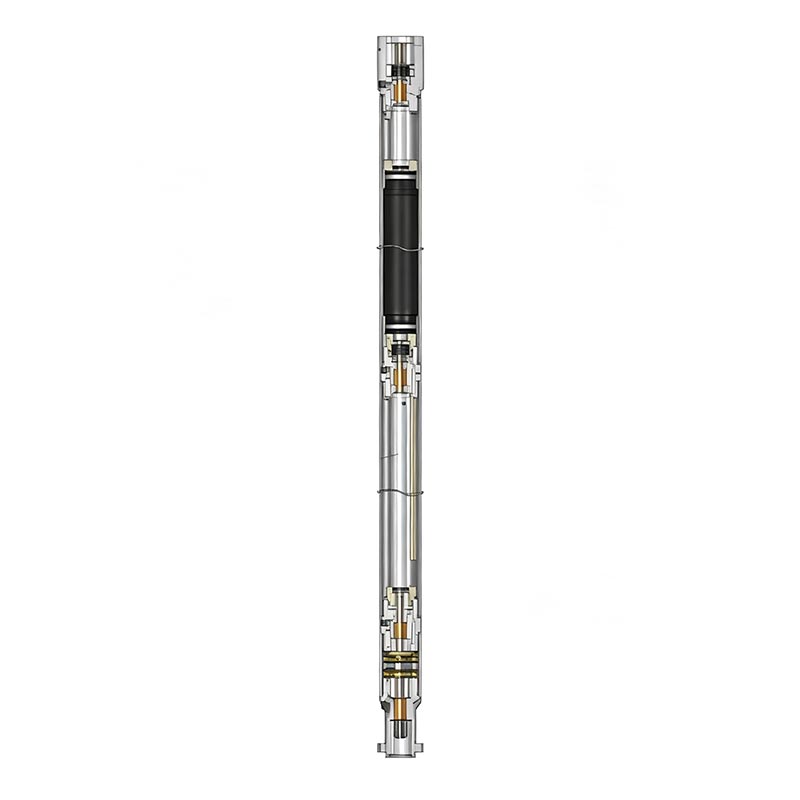

Každá sekcia obsahuje viacero redundantných bariérových komôr na zvýšenie spoľahlivosti. Bariérové komory sú dostupné v typy labyrintov a tašiek. Hriadeľ chrániča zvyčajne používa materiál Monel-k500. Nasadených je šesť mechanických tesnení to. Axiálne ložisko použité v tesniacej časti má vysokú výchylku. môžeme ponúknuť rôzne typy a sériovú časť tesnenia do prispôsobiť individuálne podmienky studne.

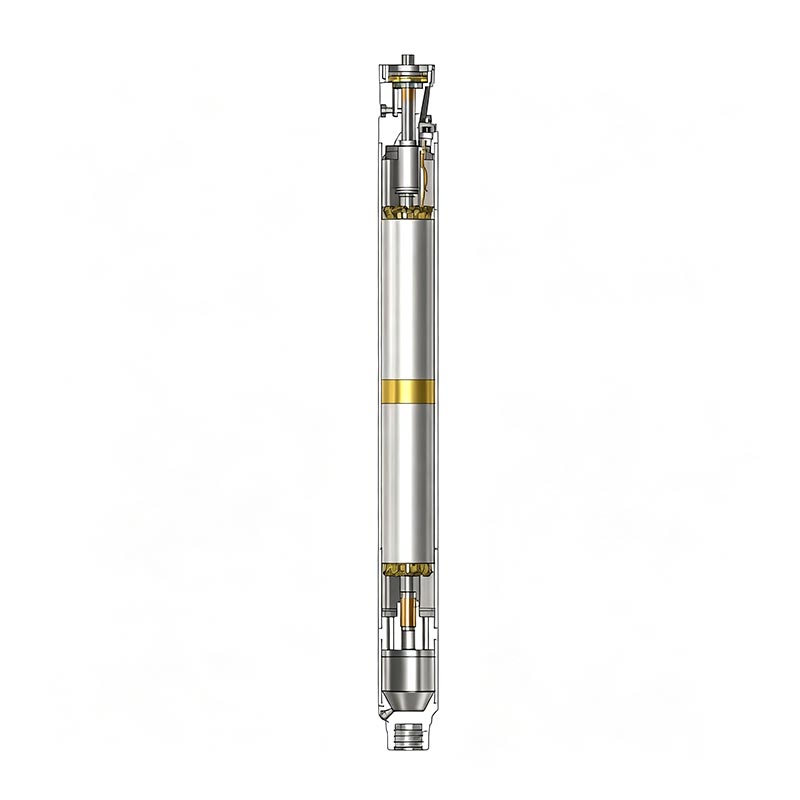

Ponorný motor je sila poháňajúca viacstupňové odstredivé čerpadlo. Je to dvojpólová trojfázová klietka pre veveričky asynchrónny motor.

Pozostáva hlavne zo statora, rotátora a systému olejového cyklu atď. Vďaka ponornému motoru je limitovaný studňou priemer a teplota prostredia. Jeho vzhľad je dlhý a tenký. Maximálna dĺžka môže dosiahnuť 10 m. Je naplnená s vysoko pevný, super dielektrický olej na mazanie a tepelnú vodivosť.

Pracovný stav ponorného motora je vo zvislej polohe. Jeho horné axiálne ložisko nesie axiálna sila a vlastná hmotnosť rotora Teplo generované motorom sa prenáša do dobre kvapalina cez kryt motora.

Typické aplikácie

Geotermálne vykurovacie systémy

Používa sa na extrakciu horúcej podzemnej vody pre:
• Diaľkové vykurovanie
• Systémy vykurovania budov
• Aplikácie priemyselného vykurovania

Výroba geotermálnej energie

Zabezpečuje nepretržitú cirkuláciu teplej vody pre geotermálne elektrárne.

Ropné a plynové vrty

Vhodné pre ropné vrty vyžadujúce kompaktné systémy ESP na výrobu tekutín.

Studne s vysokou teplotou vody

Používa sa v hlbokých studniach, kde štandardné ponorné čerpadlá nedokážu odolať teplotným podmienkam.

O nás

Aote Tianjin Pump Co., Ltd. bola založená v roku 2004, čo je profesionálny výrobca vo výrobe, predaji, výskumu a vývoj elektrických ponorných čerpadiel, ponorných čerpadiel, čerpadiel na odpadovú vodu a motorov v jednom z profesionálnych výrobcov. Spoločnosť je registrovaná ako súkromná spoločnosť v oblasti hospodárskeho rozvoja Jin nan, priemyselnej oblasti rozvojová oblasť v Tianjin, Čína.

Spoločnosť má silné možnosti vývoja produktov, aby predstavila technológiu ponorného elektrického čerpadla REDA, importovať technológie ponorných motorov vyvinutých na základe synchronizácie s poprednými svetovými ponornými zariadeniami čerpadlá, ponorné čerpadlá a odvodené spĺňajú špeciálne požiadavky zákazníkov rôznych špeciálnych produktov.

Na výrobu sme zriadili 6 hlavných sekcií vrátane stohovania laminácií, vinutia statora, montáže motora, čerpadla zostava, zostava chrániča a zostava oddeľovača, zostava chrániča a zostava oddeľovača. Zatiaľ ročná produkcia kapacita AOTE dosiahla 1150 jednotiek ESP.

Aby sme zaručili kvalitu, prísne dodržiavame normy systému manažérstva ISO9001-2008, spoliehame sa na moderné systém riadenia a vedúca ideológia odvážnych inovácií, vďaka ktorým produkt lepšie reaguje na trh. čoraz sofistikovanejšie a naši zákazníci to uznali.

Vďaka vašej podpore, láske a dôvere AOTE dosiahla dnešný skvelý úspech. Shumin Chen, our general manažér tu vyjadruje hlbokú vďačnosť! Naplníme očakávania a zvýšime technologický obsah produktov to shine brightly.

FAQ

Q1: Aká je maximálna teplota tohto ponorného geotermálneho čerpadla s malým priemerom?

Štandardný systém je navrhnutý pre geotermálne aplikácie s pracovnými teplotami od 100 ℃ do 260 ℃. Materiál výber a konfiguráciu motora je možné prispôsobiť podľa aktuálnych podmienok vrtu.

Q2: Môže byť toto čerpadlo inštalované v geotermálnych vrtoch s malým priemerom?

áno. Čerpadlo je špeciálne navrhnuté pre úzke studne s dostupnými priemermi od 3,38 palca do 8,75 palca.

Q3: Aké materiály sa používajú na vysokoteplotné aplikácie?

Kľúčové komponenty, ako je hnací hriadeľ, môžu používať zliatinu Monel K500, zatiaľ čo vysokoteplotné izolačné materiály a v systéme motora sa aplikuje dielektrický olej.

Q4: Môže Aote prispôsobiť systémy ESP podľa podmienok studne?

áno. Aote môže prispôsobiť stupne čerpadla, výkon motora, tesniacu štruktúru a materiály na základe hĺbky vrtu, teploty, prietok a charakteristiky tekutiny.
