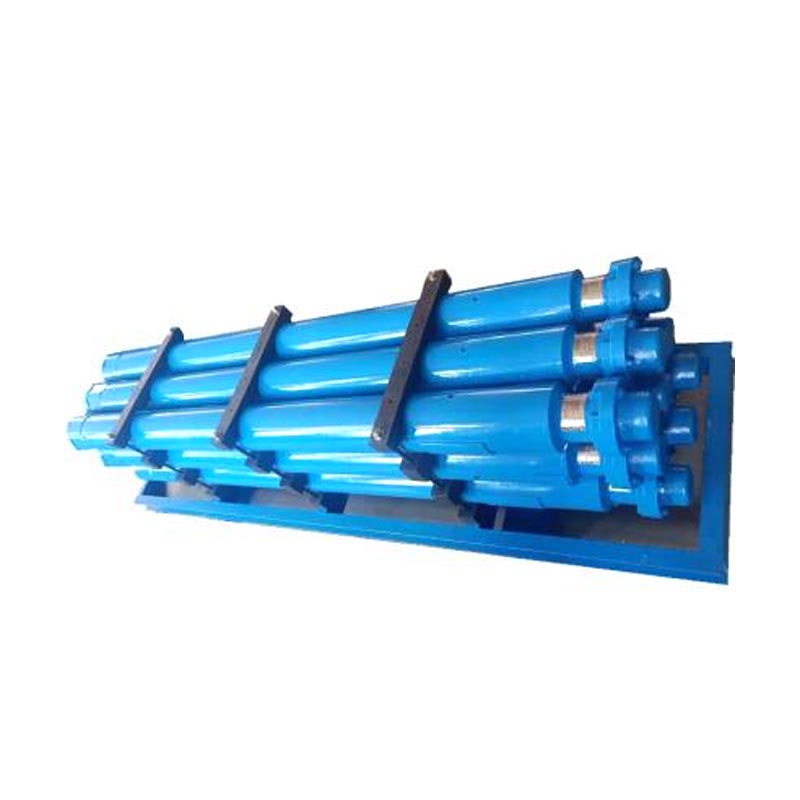

Zhrnutie článku:AnElektrické ponorné čerpadlo (ESP)je dolný umelý zdvihový systém určený na presun veľkých objemov tekutín z hlbokých vrtov na povrch. Kombináciou ponorného motora, viacstupňového odstredivého čerpadla, sacieho systému, chrániča, kábla a podporných komponentov môže ESP poskytovať nepretržitý zdvíhací výkon v náročných prostrediach ropných polí. Tento článok vysvetľuje, ako elektrické ponorné čerpadlo funguje, aké prevádzkové podmienky vyhovuje, ako vybrať správny systém a ako môže správna prevádzka a údržba znížiť prerušenia výroby a dlhodobé prevádzkové náklady. Skúma tiež bežné problémy ESP, ako je rušenie plynu, piesok, rezanie vodou, teplota, korózia a elektrická spoľahlivosť.
Elektrické ponorné čerpadlo je typ umelého zdvíhacieho zariadenia inštalovaného vo vnútri studne, ktoré pomáha privádzať tekutiny zo zásobníka na povrch, keď prirodzený tlak už nestačí na udržanie požadovanej rýchlosti výroby. Na rozdiel od povrchových čerpacích systémov je primárne zdvíhacie zariadenie umiestnené dole, čo umožňuje čerpadlu pracovať v blízkosti zdroja kvapaliny.
ESP zvyčajne používa elektrický motor na pohon viacstupňového odstredivého čerpadla. Čerpadlo premieňa mechanickú energiu na tlak tekutiny, čo umožňuje oleju, vode a súvisiacim tekutinám z vrtov cestovať nahor cez výrobné potrubie. Systém môže byť navrhnutý pre rôzne hĺbky vrtu, výrobné ciele, zloženie tekutín, teploty a prevádzkové podmienky.
Pre operátorov nie je hlavnou výzvou len pohyb tekutiny. Skutočným cieľom je udržať stabilnú rýchlosť výroby a zároveň kontrolovať spotrebu energie, opotrebovanie zariadení, frekvenciu prác a neplánované prestoje. Správny návrh ESP preto vyžaduje, aby sa zvážilo celé prostredie vrtu, a nie výber čerpadla len na základe prietoku.
Aote Tianjin Pump Co., Ltd.poskytuje riešenia elektrických ponorných čerpadiel navrhnuté pre náročné aplikácie ťažby ropy, vrátane hlbokých vrtov, vyspelých ropných polí, pobrežných prostredí a vrtov s vysokým obsahom vody.
Pracovný proces začína, keď je elektrická energia dodávaná z povrchu cez špeciálne navrhnutý napájací kábel. Elektrická energia sa dostáva do vrtného motora, ktorý premieňa elektrickú energiu na rotačnú mechanickú energiu.
Motor poháňa hriadeľ čerpadla a obežné kolesá. Rovnako ako kvapalina vstupuje do sania čerpadla, rotujúce obežné kolesá zvyšujú rýchlosť a tlak kvapaliny. Viaceré stupne čerpadla sú usporiadané za sebou, takže tlak sa môže postupne zvyšovať, keď kvapalina prechádza čerpadlom.
Stlačená kvapalina potom vstupuje do výrobného potrubia a pohybuje sa smerom k povrchu.
Počet stupňov čerpadla, konfigurácia obežného kolesa, menovitý výkon motora, konštrukcia kábla a usporiadanie nasávania musia zodpovedať skutočným podmienkam vrtu. Nesúlad môže mať za následok nadmernú spotrebu energie, nedostatočnú produkciu, prehrievanie, rušenie plynu alebo zrýchlené opotrebovanie komponentov.
Elektrické ponorné čerpadlo nie je jeden komponent. Ide o integrovaný systém hĺbkovej výroby. Každý hlavný komponent musí správne fungovať, aby systém dosahoval stabilný výkon.
| Komponent | Primárna funkcia | Kľúčová úvaha |
|---|---|---|
| Ponorný motor | Poskytuje rotačnú energiu čerpadlu | Menovitý výkon, napätie, teplota, podmienky chladenia |
| Ochranca | Pomáha chrániť motor a riadiť separáciu tlaku a tekutiny | Tlak studne, teplota, mechanická kompatibilita |
| Viacstupňové čerpadlo | Vytvára tlak a zdvíha výrobné tekutiny | Dopravná výška, prietok, počet stupňov, vlastnosti kvapaliny |
| Príjem | Usmerňuje studenú kvapalinu do čerpadla | Manipulácia s plynom, pevné látky, sací tlak |
| Napájací kábel | Prenáša elektrickú energiu z povrchu do motora | Teplota, napätie, izolácia, mechanická ochrana |
| Ovládanie povrchu | Reguluje a monitoruje elektrickú prevádzku | Funkcie ochrany motora, riadenia napätia, monitorovania a vypnutia |
Interakcia medzi týmito komponentmi je obzvlášť dôležitá. Napríklad výber výkonného motora bez prispôsobenia hydraulike čerpadla automaticky nezvýši produkciu. Podobne aj správne dimenzované čerpadlo môže predčasne zlyhať, ak je kábel, chránič, podmienky chladenia motora alebo povrchové napájanie nedostatočné.
Systémy ESP sú obzvlášť užitočné, keď studne vyžadujú značnú kapacitu umelého zdvihu. Bežne sa zvažujú pre studne, kde požadovaná rýchlosť produkcie presahuje praktické možnosti jednoduchších metód zdvíhania.
Technológia ESP však nie je automaticky tým najlepším riešením pre každú studňu. Operátori by mali vyhodnotiť úplný profil výroby, vrátane očakávaného množstva tekutiny, tlaku v nádrži, geometrie vrtu, frakcie plynu, pevných látok, teploty a očakávaných výrobných zmien počas servisného obdobia zariadenia.
Správny výber je jedným z najdôležitejších faktorov určujúcich životnosť ESP. Čerpadlo, ktoré je vhodne prispôsobené studni, môže poskytovať stabilný výkon, zatiaľ čo nesprávne zvolený systém môže fungovať mimo svojho účinného rozsahu a môže byť vystavený zbytočnému mechanickému alebo elektrickému namáhaniu.
Začnite s očakávanou rýchlosťou výroby kvapaliny, a nie jednoducho výberom najväčšieho dostupného čerpadla. Cieľová sadzba by mala zohľadňovať súčasnú produkciu a realistické budúce správanie vrtu.
Predimenzovanie môže spôsobiť neefektívnu prevádzku, nadmernú spotrebu energie alebo nestabilné podmienky čerpania. Poddimenzovanie môže zabrániť tomu, aby vrt dosiahol svoj produkčný cieľ.
Hlava čerpadla musí brať do úvahy požiadavky na vertikálne zdvíhanie a tlakové straty vo výrobnom systéme. Hĺbka vrtu, rozmery potrubia, povrchový tlak, hustota kvapaliny a prietok ovplyvňujú požadovaný hydraulický výkon.
Zloženie kvapaliny priamo ovplyvňuje dizajn ESP. Prevádzkovatelia by mali zvážiť:
Tieto faktory ovplyvňujú hydrauliku čerpadla, výber materiálu, požiadavky na manipuláciu s plynom, chladenie motora a očakávanú životnosť komponentov.
Zariadenie na hĺbenie musí fyzicky zodpovedať studni. Pred dokončením konfigurácie ESP je potrebné skontrolovať priemer plášťa, veľkosť hadičky, odchýlku, závažnosť doglegu, hĺbku nastavenia a dostupnú vôľu.
Motor by mal poskytovať dostatočný výkon bez toho, aby bol zbytočne predimenzovaný. Napätie, prúd, dĺžka kábla, úbytok napätia, kapacita povrchového transformátora a ovládacie zariadenie sa musia považovať za súčasť elektrického návrhu.
Podmienky v nádrži sa môžu počas životnosti studne značne meniť. Konštrukcia, ktorá dnes funguje dobre, sa môže stať neefektívnym, ak sa podstatne zmení množstvo tekutiny, zníženie vody, produkcia plynu alebo tlak v nádrži.
Praktický dizajn ESP preto zohľadňuje nielen počiatočný prevádzkový bod, ale aj očakávanú výrobnú obálku.
Systémy ESP fungujú v agresívnom prostredí. Vysoká teplota, tlak, korozívne kvapaliny, plyn, piesok, vibrácie a elektrické napätie môžu ovplyvniť spoľahlivosť zariadenia.
Voľný plyn vstupujúci do odstredivého čerpadla môže znížiť hydraulickú účinnosť a môže spôsobiť nestabilnú prevádzku. Nadmerný plyn môže narušiť normálny výkon čerpadla a zvýšiť riziko zablokovania plynu.
Ak je produkcia plynu významná, môže si konštrukcia ESP vyžadovať vhodný prístup k manipulácii s plynom a starostlivé umiestnenie sania.
Produkovaný piesok môže spôsobiť eróziu obežných kolies, difúzorov a iných hydraulických kanálov. Vrty s významnou produkciou pevných látok vyžadujú vhodný výber materiálu, prevádzkové postupy a riadenie výroby.
Teplota ovplyvňuje izoláciu motora, výkon kábla, správanie maziva, tesnenia a ďalšie komponenty. Zariadenie musí byť dimenzované na aktuálnu teplotu v hĺbke, a nie na všeobecný odhad povrchovej teploty.
Voda, soli, rozpustené plyny a iné chemické zložky môžu urýchliť koróziu. Materiálová kompatibilita by sa preto mala hodnotiť podľa skutočnej chémie v dobre tekutom stave.
Nevyváženosť napätia, nedostatočné napájanie, nadmerný pokles napätia, zlé pripojenia a nevhodné nastavenia ovládania môžu spôsobiť dodatočné namáhanie motora. Stabilné elektrické napájanie a vhodná ochrana sú nevyhnutné pre dlhodobú prevádzku ESP.
Aj keď je zariadenie ESP navrhnuté na prevádzku v hĺbke, spoľahlivosť začína už pred inštaláciou. Projektovanie, inštalácia, uvedenie do prevádzky, monitorovanie a riadenie výroby prispievajú k životnosti.
Preventívne riadenie je vo všeobecnosti efektívnejšie ako čakanie na úplné zlyhanie v dolnom kanáli. Pretože vyhľadávanie ESP môže vyžadovať značnú pracovnú operáciu, včasná identifikácia abnormálnych podmienok môže mať veľký ekonomický dopad.
Pri správnom výbere a prevádzke môže elektrické ponorné čerpadlo poskytnúť prevádzkovateľom ropných polí niekoľko dôležitých výhod.
| úžitok | Prevádzková hodnota |
|---|---|
| Vysoká kapacita zdvíhania tekutín | Podporuje studne vyžadujúce značný umelý zdvih. |
| Montáž do diery | Umiestňuje zdvíhací mechanizmus blízko výrobnej zóny. |
| Nepretržitá výroba | Môže podporovať stabilnú produkciu, ak je správne prispôsobená podmienkam studne. |
| Prispôsobivosť | Konfigurácie môžu byť vyvinuté pre rôzne hĺbky, rýchlosti, teploty a podmienky tekutín. |
| Flexibilita aplikácie | Vhodné pre mnoho vyspelých, hlbokých, pobrežných a vysokovodných výrobných prostredí. |
| Optimalizácia výroby | Umožňuje operátorom prispôsobiť umelý zdvih podľa meniacich sa podmienok studne. |
Najväčšou výhodou nie je len zdvíhacia schopnosť čerpadla. Je to schopnosť navrhnúť umelý výťahový systém podľa skutočných výrobných požiadaviek vrtu. Presné inžinierstvo a prispôsobenie systému je preto rozhodujúce pre dosiahnutie očakávaných výsledkov.
Niekoľko chýb, ktorým sa dá vyhnúť, môže znížiť výkon ESP, aj keď je samotné zariadenie technicky schopné.
Elektrické ponorné čerpadlo je výkonné riešenie s umelým zdvihom pre studne, kde energia z prírodného zásobníka nemôže poskytnúť požadovaný produkčný výkon. Jeho kombinácia dolného elektromotora a viacstupňového odstredivého čerpadla umožňuje efektívne čerpanie značných objemov vrtnej kvapaliny z hlbokých výrobných zón.
Úspešná prevádzka ESP však závisí nielen od kapacity čerpadla. Hĺbka vrtu, rýchlosť výroby, hlava čerpadla, vlastnosti kvapalín, obsah plynu, piesok, teplota, korózia, elektrické napájanie a budúce výrobné zmeny, to všetko sa musí zvážiť pri návrhu systému.
Pre prevádzkovateľov ropných polí je najefektívnejším prístupom zaobchádzať s ESP ako s kompletným výrobným systémom a nie s izolovaným zariadením. Presné údaje o studni, vhodné prispôsobenie komponentov, starostlivá inštalácia, nepretržité monitorovanie a preventívna údržba môžu pomôcť znížiť neočakávané prestoje a zlepšiť dlhodobú spoľahlivosť výroby.
Aote Tianjin Pump Co., Ltd.sa zameriava na riešenia elektrických ponorných čerpadiel pre náročné podmienky výroby ropy. S vhodnými konfiguráciami čerpadiel, možnosťami napájania, materiálmi a dizajnom systému je možné zariadenie prispôsobiť rôznym hĺbkam vrtu, charakteristikám tekutín, teplotám a požiadavkám výroby. Ak hodnotíte systém ESP pre nový vrt, vyspelé ropné pole, projekt na mori alebo aplikáciu s vysokou vodou,kontaktujte násprediskutovať svoje prevádzkové podmienky a nájsť vhodné riešenie elektrického ponorného čerpadla.
Elektrické ponorné čerpadlo sa používa na umelé zdvíhanie v ropných a plynových vrtoch. Pomáha premiestňovať kvapaliny v nádrži z dolného otvoru na povrch, keď prirodzený tlak v nádrži nestačí na dosiahnutie požadovanej rýchlosti výroby. Systémy ESP sú obzvlášť užitočné pre hlboké vrty a aplikácie vyžadujúce relatívne vysokú produkciu tekutín.
Elektromotor otáča viacstupňové odstredivé čerpadlo. Každé obežné koleso prenáša energiu do studňovej kvapaliny, čím zvyšuje jej rýchlosť a tlak. Viaceré stupne sa kombinujú, aby poskytli celkovú hlavu potrebnú na pohyb výrobnej tekutiny cez hadičku a smerom k povrchu.
áno. Systémy ESP sa často zvažujú pre studne produkujúce značné množstvo vody spolu s uhľovodíkmi, pretože môžu byť konfigurované pre vysoké požiadavky na manipuláciu s kvapalinami. Počas návrhu systému by sa však mali hodnotiť vlastnosti vody, korózny potenciál, hustota kvapaliny a požadovaná rýchlosť výroby.
Životnosť môže byť ovplyvnená teplotou, chémiou tekutín, obsahom plynov, produkciou piesku, koróziou, elektrickými podmienkami, mechanickým zaťažením, prevádzkovými postupmi, kvalitou inštalácie a údržbou. Presný výber a monitorovanie zariadení môže pomôcť znížiť riziká zlyhania, ktorým sa dá vyhnúť.
Systémy ESP môžu byť navrhnuté pre studne s produkciou plynu, ale nadmerný voľný plyn môže znížiť výkon konvenčných stupňov odstredivého čerpania. Pri navrhovaní systému by sa preto mal zvážiť pomer plynu ku kvapaline, podmienky nasávania, tlak a očakávané správanie plynu.
Nesprávne dimenzovanie môže viesť k neefektívnej prevádzke, nedostatočnej výrobe, nadmernej spotrebe energie alebo dodatočnému mechanickému namáhaniu. Čerpadlo by sa malo vyberať podľa očakávanej výrobnej rýchlosti, požadovanej dopravnej výšky, podmienok vrtu, vlastností kvapaliny a predpokladaného prevádzkového rozsahu.
Dôležité informácie zvyčajne zahŕňajú hĺbku vrtu, veľkosť puzdra, hĺbku nastavenia, cieľ výroby, tlak v nádrži, tlak dna, hustotu kvapaliny, viskozitu oleja, rez vody, obsah plynu, teplotu, produkciu pevných látok, chémiu tekutín, konfiguráciu hadíc a dostupný elektrický výkon.
Operátori môžu znížiť prestoje použitím presných údajov o studniach, výberom kompatibilných komponentov, dodržiavaním správnych inštalačných postupov, monitorovaním prevádzkových parametrov, udržiavaním stabilných elektrických podmienok, včasným vyšetrovaním abnormálnych trendov a plánovaním preventívnej údržby na základe skutočných prevádzkových podmienok.
Nie. Príliš veľké čerpadlo môže pracovať mimo svojho preferovaného prevádzkového rozsahu a spotrebúvať zbytočnú energiu. Cieľom by malo byť vybrať systém, ktorý zodpovedá hydraulickým a výrobným požiadavkám vrtu a zároveň umožňuje primeranú prevádzkovú flexibilitu pri zmene podmienok.
Ropné vrty sa výrazne líšia hĺbkou, rýchlosťou produkcie, teplotou, chemickým zložením tekutín, obsahom plynu, tuhými látkami a elektrickými podmienkami. Prispôsobené riešenie umožňuje, aby sa motor, čerpadlo, materiály, kábel a podporné komponenty prispôsobili skutočnému prevádzkovému prostrediu a nemuseli sa spoliehať na konfiguráciu jednej veľkosti.
