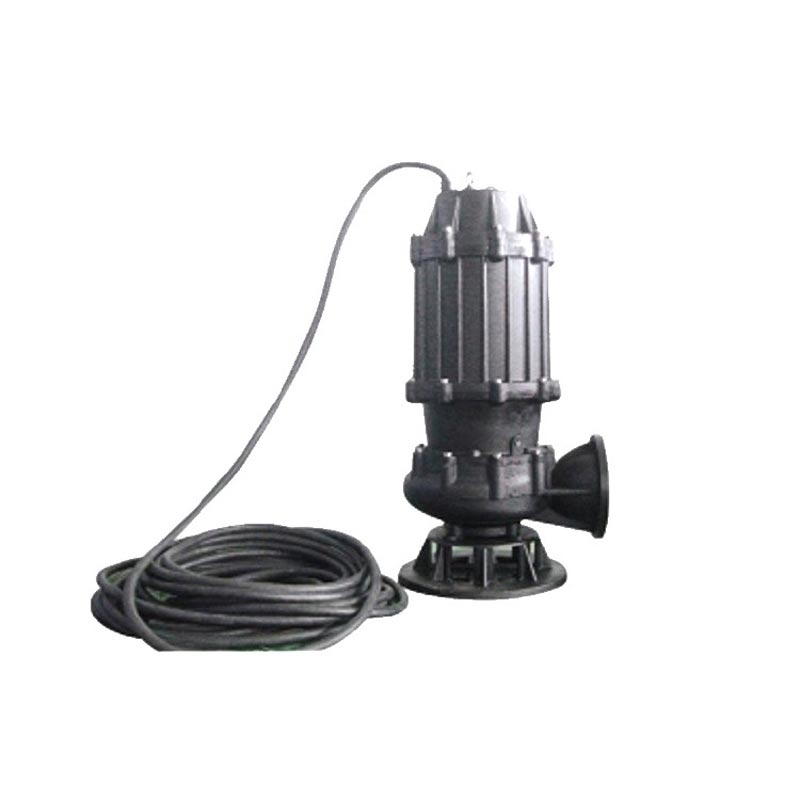

Ako skúsený výrobca čerpadiel,AOTEposkytujeNeupchávajúce ponorné čerpadlo na odpadovú voduna čistenie komunálnych odpadových vôd, priemyselné kanalizácie a náročné aplikácie na spracovanie odpadových vôd. Jeho špecializovaný dizajn obežného kolesa, flexibilné možnosti inštalácie a prispôsobiteľné konfigurácie materiálov pomáhajú znižovať riziko upchatia a podporujú spoľahlivý prenos odpadovej vody.
Neupchávajúce ponorné kalové čerpadlo je určené na prepravu odpadovej vody obsahujúcej nerozpustné látky, mäkké vlákna a iné nečistoty pri minimalizácii prerušení spôsobených upchatím. Je široko používaný v komunálnych čističkách odpadových vôd, priemyselných zariadeniach, komerčných budovách, staveniskách a projektoch ochrany životného prostredia. Výber správneho čerpadla vyžaduje starostlivé vyhodnotenie prietoku, dopravnej výšky, kapacity prietoku pevných látok, vlastností kvapaliny, podmienok inštalácie a výkonu motora. AOTE ponúka široký prevádzkový rozsah, viaceré spôsoby inštalácie a materiálové možnosti na prispôsobenie sa rôznym systémom odpadových vôd. Pochopenie týchto faktorov pomáha projektovým manažérom a odborníkom na obstarávanie zlepšiť prevádzkovú spoľahlivosť, zjednodušiť údržbu a kontrolovať náklady životného cyklu.
Neupchávajúce ponorné čerpadlo na odpadovú vodu je čerpacia jednotka určená na prevádzku pod vodou a prečerpávanie odpadovej vody obsahujúcej pevné častice, suspendované látky a vláknité nečistoty. Na rozdiel od bežných čerpadiel na čistú vodu, ktoré môžu mať problémy s manipuláciou s odpadom, čerpadlá na odpadovú vodu používajú hydraulické kanály a konfigurácie obežného kolesa prispôsobené kontaminovaným kvapalinám.
Ponorná konštrukcia integruje čerpadlo a motor do kompaktnej zostavy. Pri správnej inštalácii jednotka pracuje v odpadovej nádrži, zbernej nádrži alebo žumpe odpadovej vody, čím sa znižuje potreba samostatnej nadzemnej čerpacej miestnosti.
Neupchávacia konštrukcia je obzvlášť cenná v systémoch, kde odpadová voda obsahuje vlasy, mäkké vlákna, úlomky papiera a iné materiály, ktoré sa môžu hromadiť okolo rotujúcich komponentov alebo obmedzovať úzke prietokové kanály. Výkon proti upchávaniu však závisí od konštrukcie obežného kolesa, rozmerov pevných látok, charakteru odpadovej vody a zvolených prevádzkových podmienok.
Pre projektových inžinierov nie je cieľom len pohybovať vodou. Ide o udržanie stabilného hydraulického výkonu pri premenlivých podmienkach odpadovej vody pri zachovaní zvládnuteľných požiadaviek na údržbu.
Hlavným princípom činnosti je spojenie technológie ponorného čerpania s hydraulickou konštrukciou vhodnou pre odpadové vody obsahujúce nečistoty. Informácie o produkte AOTE identifikujú otvorené obežné koleso so spätnými lopatkami ako konštrukčný prístup na zníženie rizika zapletenia a upchatia vlákien.
Vhodne navrhnuté obežné koleso a priechod čerpadla umožňujú pevným látkam voľnejšie sa pohybovať cez hydraulický systém. Skutočná maximálna veľkosť častíc závisí od zvoleného modelu a jeho konfigurácie výboja.
Vláknité materiály sa môžu ovíjať okolo rotujúcich častí alebo sa hromadiť v obmedzených priechodoch. Vhodná geometria obežného kolesa, ktorá sa neupcháva, pomáha znižovať toto riziko, najmä v odpadových vodách obsahujúcich mäkké vlákna a suspendované nečistoty.
Ponorná inštalácia umiestňuje čerpaciu jednotku blízko zdroja odpadovej vody, čo pomáha zjednodušiť usporiadanie systému a znížiť potrebu dlhého sacieho zariadenia. Správne ponorenie, výtlačné potrubie a ochrana motora sú nevyhnutné pre spoľahlivú prevádzku.
Je dôležité odlíšiť neupchávajúce sa čerpadlo od rezacieho čerpadla na odpadovú vodu. Neupchávajúci sa model je navrhnutý tak, aby prechádzal vhodnými pevnými látkami cez svoje hydraulické priechody, zatiaľ čo rezací model využíva špeciálny mechanizmus na redukciu určitých vláknitých alebo vláknitých materiálov na menšie kúsky. Najlepšia možnosť závisí od zloženia odpadovej vody a požiadaviek na systém.
Pri hodnotení čerpadla na odpadovú vodu by kupujúci mali preskúmať jeho prevádzkový rozsah, a nie spoliehať sa len na výkon motora. AOTE uvádza nasledujúce rozsahy parametrov pre svoje neupchávajúce sa ponorné čerpadlo na odpadovú vodu.
| Parameter | Publikovaný rozsah | Zváženie výberu |
|---|---|---|
| Prietok | 4–5 500 m³/h | Zodpovedajte požadovanému objemu prenosu odpadovej vody. |
| Celková hlava | 5-80 m | Zohľadnite výškové rozdiely a straty v potrubí. |
| Výstupný priemer | 40–600 mm | Skoordinujte výstup čerpadla s výtlačným systémom. |
| Výkon motora | 0,37–550 kW | Potvrďte prevádzkový bod, účinnosť a prevádzkové zaťaženie. |
| Možnosti napätia | 380 V / 6 000 V / 100 000 V, ako je uvedené | Pred objednaním si overte presné menovité napätie u výrobcu. |
| Frekvencia | 50 Hz / 60 Hz | Prispôsobte miestne napájanie a konfiguráciu motora. |
Technická poznámka:Toto sú publikované produktové rady, ktoré nezaručujú, že každá kombinácia prietoku, hlavy, priemeru výstupu a výkonu motora je dostupná v jednom modeli. Uvedený údaj o napätí 100 000 V je pre túto kategóriu zariadení nezvyčajný a mal by byť potvrdený priamo spoločnosťou AOTE. Pred dokončením špecifikácií si vyžiadajte príslušný údajový list modelu a krivku výkonu.
Ďalšie informácie o produkte nájdete na produktovej stránke AOTE Neupchávajúce ponorné čerpadlo na odpadovú vodu.
Blokády môžu prerušiť drenáž, spustiť núdzovú údržbu a zvýšiť náklady na prácu. Správne zvolené čerpadlo, ktoré sa neupcháva, znižuje pravdepodobnosť prerušenia spôsobeného kompatibilnými pevnými látkami a mäkkými vláknami, čo pomáha systémom odpadových vôd fungovať konzistentnejšie.
Odpadová voda sa výrazne líši medzi komunálnymi systémami, výrobnými zariadeniami a prevádzkami chemického spracovania. AOTE uvádza výber materiálov vrátane liatiny, SS304, SS316, SS316L a duplexnej nehrdzavejúcej ocele. Vhodný výber závisí od vystavenia korózii, koncentrácie chloridov, obsahu abrazíva, teploty a iných charakteristík kvapaliny.
Rôzne čerpacie stanice majú rôzne požiadavky na prístup, potrubie a údržbu. Viacnásobné inštalačné usporiadania umožňujú inžinierom prispôsobiť zariadenie existujúcej infraštruktúre alebo novým stavebným projektom.
Zníženie frekvencie blokovania môže znížiť potrebu neplánovaných kontrol a čistenia. Automatické usporiadanie spojok môže tiež uľahčiť odstránenie, ak je inštalácia navrhnutá na zdvíhanie vodiacich koľajníc a prístupnú údržbu.
S radom hydraulických kapacít, veľkostí výstupov a menovitých výkonov možno túto skupinu produktov hodnotiť pre projekty od menších systémov na zber odpadových vôd až po veľké komunálne čerpacie zariadenia. Konečná vhodnosť sa musí stanoviť pomocou technických výpočtov špecifických pre daný model.
Neupchávajúce sa ponorné čerpadlá na odpadovú vodu sa používajú všade tam, kde je potrebné dopravovať odpadovú vodu napriek prítomnosti pevných a vláknitých nečistôt.
Pre aplikácie zahŕňajúce dlhé látkové pásy, laná, plastovú fóliu alebo iný vysoko zamotaný odpad by kupujúci mali posúdiť, či je vhodnejšie čerpadlo rezacieho typu. V prípade korozívnych priemyselných odpadových vôd je potrebné pred výberom zariadenia potvrdiť kompatibilitu materiálu.
Inštalácia ovplyvňuje stabilitu prevádzky, prístup k údržbe a celkové náklady projektu. AOTE identifikuje niekoľko konfigurácií inštalácie pre svoj rad neupchávajúcich sa čerpadiel odpadových vôd.
| Spôsob inštalácie | Typická konfigurácia | Najvhodnejšia situácia |
|---|---|---|
| Automatická spojka | Čerpadlo sa spúšťa pozdĺž vodiacich koľajníc a pripája sa k výtlačnému zariadeniu. | Stabilné čističky odpadových vôd vyžadujúce pohodlné odstránenie a údržbu. |
| Pohyblivé tvrdé potrubie | Čerpadlo spočíva na základoch a pripája sa k pevnému výtlačnému potrubiu. | Aplikácie vyžadujúce stabilné potrubie a prestaviteľné čerpadlo. |
| Pohyblivé flexibilné potrubie | Podporované čerpadlo sa pripája k flexibilnej výtlačnej hadici. | Dočasné odvodnenie a miesta, kde sa musí čerpadlo premiestniť. |
| Pevná suchá inštalácia | Čerpadlo je inštalované vo vhodnej suchej komore alebo určenom potrubí. | Systémy určené na kontrolu a servis prístupných zariadení. |
| Pevná mokrá inštalácia | Čerpadlo je zabezpečené v kanalizačnej studni s výstupom napojeným na výtlačné potrubie. | Trvalé inštalácie s primeraným prístupom a zdvíhacími zariadeniami. |
Podrobnosti inštalácie by mali byť potvrdené podľa výkresov a pokynov vybraného modelu. Inžinieri by mali tiež overiť zdvíhacie opatrenia, spätné ventily, izolačné ventily, elektrickú ochranu, minimálne ponorenie a prístup na rutinnú kontrolu.
Správne dimenzovanie je nevyhnutné na dosiahnutie spoľahlivej prevádzky a zabránenie zbytočnej spotrebe energie. Pred vyžiadaním cenovej ponuky si pripravte nasledujúce informácie.
Keď sú tieto podrobnosti k dispozícii, výrobca môže identifikovať vhodné modely a overiť prevádzkový bod podľa výkonovej krivky čerpadla. Ak je odpadová voda abrazívna alebo korozívna, súčasne by sa mal prehodnotiť výber materiálu a prípustné hodnoty opotrebovania.
Neupchávacia konštrukcia znižuje určité riziká zablokovania, ale nevylučuje potrebu kontroly. Praktický program údržby chráni motor, tesnenia, obežné koleso a výtlačný systém.
Nikdy nevstupujte do kanalizačnej jamy alebo uzavretého priestoru bez požadovaných postupov v stiesnenom priestore, atmosférického testovania, izolácie a vyškoleného personálu. Elektrická izolácia a postupy bezpečného zdvíhania sú nevyhnutné vždy, keď sa čerpadlo demontuje kvôli údržbe.
Neupchávajúce sa kalové čerpadlo je určené na čerpanie odpadových vôd obsahujúcich vhodné pevné látky a vláknité nečistoty. Jeho geometria obežného kolesa a prietokové kanály pomáhajú znižovať riziko upchatia, ktoré môže ovplyvniť bežné čerpadlá na čistú vodu. Skutočná schopnosť priechodu pevných látok závisí od modelu a vlastností odpadovej vody.
AOTE publikuje rozsah prietoku pre skupinu produktov 4–5 500 m³/h, s rozsahom spádu 5–80 m. Dosiahnuteľný prietok a dopravná výška závisia od zvoleného modelu a pracovného bodu. Vyžiadajte si výkonnostnú krivku na potvrdenie požadovaných prevádzkových podmienok.
Materiálové možnosti zahŕňajú nerezovú oceľ a duplexnú nerezovú oceľ, v závislosti od konfigurácie. Vhodnosť závisí od konkrétnych chemikálií, pH, teploty, koncentrácie chloridov a iných prevádzkových podmienok. Pred výberom materiálov poskytnite tieto údaje výrobcovi.
Nie. Otvorené obežné kolesá môžu ponúkať výhody, keď odpadová voda obsahuje pevné látky a vlákna, zatiaľ čo uzavreté obežné kolesá môžu poskytovať vyššiu špičkovú účinnosť v určitých aplikáciách. Najlepšia konštrukcia závisí od kvapaliny, požadovanej účinnosti, priechodu častíc, podmienok opotrebovania a prevádzkového bodu.
Začnite s požadovaným prietokom, celkovou dopravnou výškou, veľkosťou pevných častíc, zložením odpadovej vody, teplotou, napätím a spôsobom inštalácie. Výrobca potom môže vyhodnotiť kompatibilné modely a odporučiť konfiguráciu na základe výkonnostných požiadaviek systému.
Uveďte požadovaný prietok v m³/h, celkovú dopravnú výšku v metroch, teplotu kvapaliny, pH, obsah pevných látok a veľkosť častíc, napájanie, spôsob inštalácie a očakávaný prevádzkový plán. Nákresy žumpy a výtlačného potrubia sú tiež užitočné, ak sú k dispozícii.
Neupchávajúce sa ponorné čerpadlo na odpadovú vodu môže pomôcť prevádzkovateľom odpadových vôd znížiť prerušenia súvisiace s upchávaním, zjednodušiť inštaláciu a udržať spoľahlivý prenos tekutín v komunálnych, komerčných a priemyselných prostrediach. Najlepšie výsledky pochádzajú z prispôsobenia hydraulického výkonu čerpadla, kapacity priechodu pevných látok, materiálov a usporiadania inštalácie skutočným pracovným podmienkam. Rutinná kontrola a správna prevádzka sú nevyhnutné pre dlhodobú prevádzku.
AOTE ponúka rad konfigurácií neupchávajúcich sa ponorných čerpadiel na odpadovú vodu pre rôzne požiadavky na prepravu odpadových vôd, podporovaných technickou pomocou pri výbere a materiálovými možnosťami. Ak plánujete čerpaciu stanicu odpadových vôd, modernizujete existujúce vybavenie alebo získavate prispôsobené riešenie priemyselného odvodnenia, preskúmajte špecifikácie produktu akontaktujte náss vaším prietokom, dopravnou výškou, charakteristikami kvapaliny a požiadavkami na inštaláciu. AOTE vám môže pomôcť vyhodnotiť vhodnú konfiguráciu čerpadla pre váš projekt.
