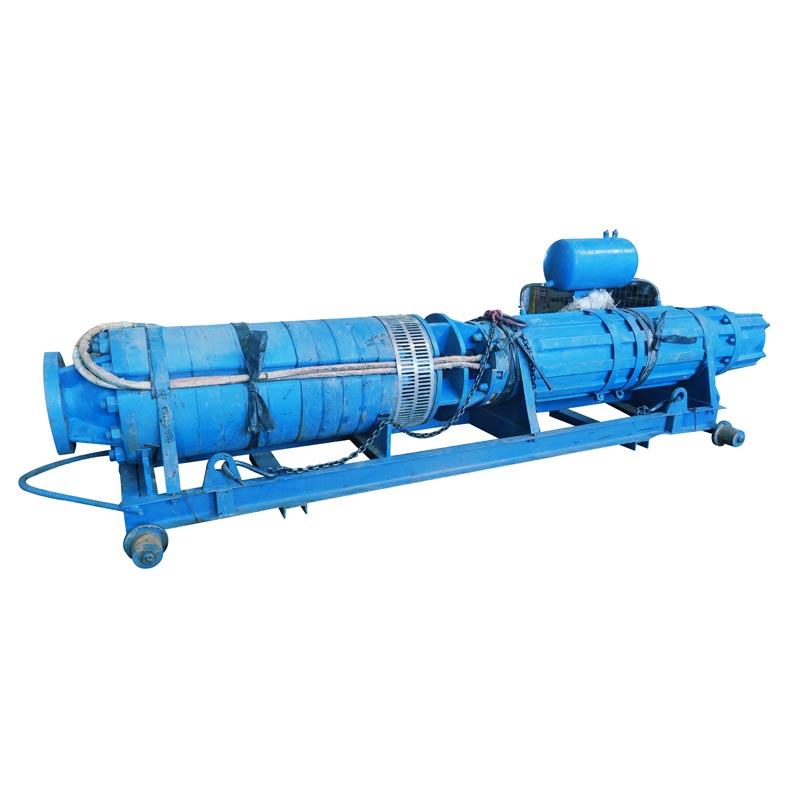

Ponorné čerpadlo na odvodnenie banetechnológia hrá rozhodujúcu úlohu pri kontrole podzemnej vody, dažďovej vody, sedimentov a nahromadenej vody v náročných banských prostrediach.Aotevyvíja vysokovýkonné ponorné čerpacie riešenia pre otvorené a podzemné aplikácie, ktoré kombinujú robustný hydraulický výkon, konštrukciu odolnú proti opotrebovaniu, spoľahlivé tesnenie a flexibilnú inštaláciu na podporu nepretržitého odvodňovania baní.
Efektívne odvodňovanie baní je nevyhnutné na udržanie kontinuity výroby, ochranu zariadení a kontrolu rizík súvisiacich s vodou. Na rozdiel od konvenčných povrchových systémov pracuje ponorné čerpadlo priamo vo vode, čím sa znižujú požiadavky na nasávanie a zjednodušuje sa nasadenie v hlbokých jamách, žumpách, tuneloch a stiesnených priestoroch. Vhodný banský odvodňovací systém musí zohľadňovať požiadavky na prietok, zdvíhaciu hlavu, kvalitu vody, nerozpustné látky, abrazivitu, koróziu, hĺbku inštalácie a prevádzkové podmienky. Táto príručka vysvetľuje, ako fungujú ponorné banské čerpadlá, ich hlavné výhody, scenáre použitia, možnosti inštalácie a faktory, ktoré by kupujúci mali posúdiť pred výberom zariadenia.
Obsah
- Čo je to ponorné čerpadlo na odvodňovanie baní?
- Ako funguje ponorné banské čerpadlo?
- Aké vlastnosti sú dôležité pri odvodňovaní baní?
- Aké technické faktory by mali kupujúci zvážiť?
- Kde sa používajú ponorné čerpadlá na odvodňovanie baní?
- Ktorý spôsob inštalácie je vhodný?
- Prečo zvážiť Aote pre ťažobné odvodňovacie riešenia?
- Často kladené otázky
Čo je to ponorné čerpadlo na odvodňovanie baní?
Ponorné čerpadlo na odvodňovanie baní je vysokovýkonný čerpací systém určený na odstraňovanie nahromadenej vody z povrchových baní, podzemných banských priestorov, žumpov, šácht, tunelov, lomov a iných výkopových priestorov. Čerpadlo je umiestnené priamo do vody a využíva ponorný motor a hydraulickú zostavu na prečerpávanie vody na určené miesto vypúšťania.
Banská voda je zriedka čistá. Môže obsahovať piesok, íl, skalné častice, kal, minerálne zvyšky alebo iné nerozpustné látky. To robí výber čerpadla náročnejším ako bežné aplikácie na prečerpávanie vody. Hydraulické komponenty, tesniace systémy, hriadeľové zostavy a materiály plášťa sa musia vyberať podľa aktuálneho prevádzkového prostredia.
Pre rozsiahle aplikácie môže byť rad ponorných banských čerpadiel Aote nakonfigurovaný pre rôzne požiadavky na prietok, dopravnú výšku, výkon motora, napätie, frekvenciu a materiál. Širší sortiment zahŕňa prietoky od 80 m³/h do 2 200 m³/h a dopravné výšky až 1 700 m, v závislosti od zvolenej konfigurácie.
Ako funguje ponorné banské čerpadlo?
Základný pracovný princíp je jednoduchý: čerpadlo je ponorené do vodného zdroja, motor poháňa obežné koleso a rotujúce hydraulické komponenty vytvárajú tlak na pohyb vody cez výtlačné potrubie.
- Voda vstupuje do čerpadla:Do sacej časti ponorného čerpadla prúdi banská voda.
- Obežné koleso generuje hydraulickú energiu:Motor otáča obežné koleso, čím zvyšuje rýchlosť a tlak vody.
- Puzdro premieňa rýchlosť na tlak:Hydraulický kanál nasmeruje vodu k vypúšťaciemu otvoru.
- Voda sa zdvíha potrubím:Generovaná výška umožňuje dopravu vody z jamy alebo žumpy do požadovaného výpustného miesta.
Pretože je čerpadlo inštalované priamo vo vode, samostatný proces povrchového napúšťania je vo všeobecnosti zbytočný. To môže byť užitočné najmä tam, kde sú banské jamy hlboké alebo kde je dostupný inštalačný priestor obmedzený.
Aké vlastnosti sú dôležité pri odvodňovaní baní?
Vysokoúčinný hydraulický výkon
Efektívna hydraulická konštrukcia pomáha premiestňovať veľké objemy vody pri zachovaní stabilného vypúšťacieho výkonu. Správny výber obežného kolesa je obzvlášť dôležitý, pretože požiadavky na prietok a výšku sa značne líšia medzi plytkými jamami, hlbokými banskými šachtami a diaľkovými drenážnymi systémami.
Konštrukcia odolná voči opotrebovaniu
Abrazívne častice môžu urýchliť opotrebovanie obežných kolies, puzdier, hriadeľov a iných hydraulických komponentov. V závislosti od chemického zloženia vody a obsahu častíc môžu vhodné konfigurácie používať materiály s vysokým obsahom chrómu, tvárnu liatinu, liatu oceľ, nehrdzavejúcu oceľ, duplexnú nehrdzavejúcu oceľ, zliatiny bronzu alebo iné technické materiály.
Spoľahlivé tesnenie
Keďže motor a hydraulická zostava pracujú pod vodou, tesnenie je základnou súčasťou spoľahlivosti čerpadla. Správne navrhnutý tesniaci systém pomáha chrániť dôležité vnútorné komponenty pred vniknutím vody a podporuje dlhšie prevádzkové cykly.
Schopnosť nepretržitej prevádzky
Odvodňovanie ťažby je často kontinuálny proces a nie príležitostné čerpanie. Robustné chladenie motora, pevnosť konštrukcie, vhodné materiály a stabilný hydraulický výkon pomáhajú zariadeniu fungovať počas predĺžených cyklov odvodnenia.
Flexibilné nasadenie
Ponorná konštrukcia umožňuje umiestnenie zariadenia bližšie k zdroju vody. To môže zjednodušiť inštaláciu v dočasných odvodňovacích oblastiach, podzemných žumpách, núdzových povodňových zónach a zmene dispozície baní.
Aké technické faktory by mali kupujúci zvážiť?
Výber banského čerpadla výlučne podľa výkonu motora môže viesť k slabému výkonu systému. Kupujúci by mali pred potvrdením modelu vyhodnotiť celý prevádzkový bod a podmienky na mieste.
| Faktor výberu | Prečo na tom záleží | Typická úvaha |
|---|---|---|
| Prietok | Určuje, ako rýchlo možno odstrániť nahromadenú vodu | m³/h alebo L/s |
| Hlava | Definuje požadovanú schopnosť vertikálneho zdvihu a tlaku | Statická výška + straty v potrubí |
| Pevný obsah | Ovplyvňuje obrusovanie a výber hydraulických komponentov | Piesok, kal, častice rudy |
| Chémia vody | Stanovuje požiadavky na odolnosť proti korózii | pH, salinita, minerálne zloženie |
| Teplota | Ovplyvňuje chladenie motora, tesnenie a výber materiálu | Skutočná prevádzková teplota |
| Výkon a napätie | Musí zodpovedať dostupnej elektrickej infraštruktúre | Výkon motora, napätie, frekvencia |
| Podmienky inštalácie | Ovplyvnite umiestnenie, zdvíhanie, údržbu a prístup | Žumpa, jama, šachta, tunel |
Napríklad čerpadlo čerpajúce relatívne čistú podzemnú vodu môže vyžadovať inú konfiguráciu materiálu ako čerpadlo kontinuálne spracovávajúce abrazívnu vodu obsahujúcu piesok a minerálne častice. Pochopenie média pred nákupom môže preto znížiť predčasné opotrebovanie komponentov a zbytočnú údržbu.
Kde sa používajú ponorné čerpadlá na odvodňovanie baní?
Správne nakonfigurovaný ponorný drenážny systém môže podporovať širokú škálu banských a výkopových operácií, vrátane:
- Povrchová ťažba:Odstraňuje spodnú a nahromadenú dažďovú vodu z veľkých výkopových plôch.
- Podzemná ťažba:Podporuje odvodnenie z žúmp, tunelov, šácht a podzemných pracovných priestorov.
- Ťažba uhlia:Zvláda nahromadenú vodu v podzemných drenážnych systémoch a banských žumpách.
- Ťažba kovov:Vhodné pre drenážne požiadavky v medených, zlatých, železných, cínových a iných minerálnych prevádzkach.
- Prevádzka lomu:Pomáha kontrolovať podzemnú vodu a zrážky v hlbokých lomových výkopoch.
- Stavebný výkop:Poskytuje kontrolu vody pre hlboké základy, tunely a veľké výkopové projekty.
- Núdzové odvodnenie:Môže byť nasadený, keď náhle nahromadenie vody vyžaduje rýchle odstránenie.
Schopnosť čerpadla pracovať priamo vo vode je užitočná, keď sa miesta odvodnenia menia v priebehu výkopových prác. Dočasné alebo mobilné konfigurácie možno v prípade potreby premiestniť medzi pracovnými zónami.
Ktorý spôsob inštalácie je vhodný?
Vertikálna ponorná inštalácia
Čerpadlo je možné spustiť priamo do banskej jamy alebo žumpy pomocou vhodného zdvíhacieho zariadenia, vodiacich zariadení alebo zdvíhacích reťazí. Táto konfigurácia je užitočná tam, kde je potrebná pravidelná kontrola alebo demontáž.
Inštalácia pevnej vane
Pre trvalú drenážnu infraštruktúru môže byť čerpadlo inštalované na dne vyhradenej žumpy. Toto usporiadanie je vhodné pre dlhodobé vodohospodárske systémy, kde čerpacie miesto zostáva relatívne stabilné.
Mobilné alebo prenosné nasadenie
Projekty dočasného odvodnenia si môžu vyžadovať, aby sa vybavenie presúvalo medzi rôznymi banskými oblasťami. Mobilná konfigurácia poskytuje väčšiu flexibilitu pre sezónne zrážky, meniace sa úrovne výkopov alebo núdzové odstraňovanie vody.
Bez ohľadu na konfiguráciu by plánovanie inštalácie malo brať do úvahy prístup zdvíhania, vedenie výtlačného potrubia, elektrické napájanie, hĺbku vody, hromadenie sedimentov, prístup k údržbe a prevádzkové bezpečnostné postupy.
Prečo zvážiť Aote pre ťažobné odvodňovacie riešenia?
Aote Tianjin Pump Co., Ltd. sa zameriava na výskum, dizajn a výrobu ponorných čerpacích systémov pre náročné priemyselné aplikácie. Jeho riešenia ponorných banských čerpadiel sú navrhnuté podľa skutočných prevádzkových parametrov a nie podľa konfigurácie jednej veľkosti.
V závislosti od požiadaviek projektu môžu byť čerpacie systémy konfigurované podľa faktorov, ako sú:
- Požadovaná prietoková kapacita a dopravná výška
- Výkon motora, napätie a prevádzková frekvencia
- Teplota vody a chemické zloženie
- Obsah nerozpustených látok a abrazívnych častíc
- Požiadavky na odolnosť proti korózii a opotrebovaniu
- Podmienky inštalácie v otvorenej alebo podzemnej nádrži
- Požiadavky na trvalé, dočasné alebo núdzové odvodnenie
Aote tiež poskytuje technickú konzultáciu, návod na inštaláciu, prípadne podporu pri uvádzaní do prevádzky, pomoc s náhradnými dielmi, odporúčania na údržbu a podporu pri riešení problémov. Tieto služby môžu pomôcť banským dodávateľom vyhodnotiť celý čerpací systém namiesto toho, aby sa s čerpadlom zaobchádzalo ako s izolovaným komponentom.
Pre kupujúcich, ktorí porovnávajú aponorné banské čerpadlopri konvenčnom zariadení na povrchovú montáž je kľúčovým hľadiskom úplná požiadavka na prevádzku: požadovaný prietok, celkový spád, vlastnosti vody, hĺbka inštalácie, trvanie prevádzky a podmienky údržby by sa mali hodnotiť spoločne.
Často kladené otázky
Otázka 1: Dokáže ponorné čerpadlo na odvodnenie banskej jamy zvládnuť kalnú vodu?
áno. Banské odvodňovacie čerpadlá môžu byť konfigurované pre vodu obsahujúcu suspendované pevné látky, sediment, piesok a abrazívne minerálne častice. Výber materiálu a hydraulických komponentov by mal byť založený na skutočnej koncentrácii a charakteristikách pevných látok.
Q2: Môže byť ponorné banské čerpadlo použité v podzemných baniach?
áno. Vďaka svojmu ponornému prevádzkovému dizajnu je vhodný pre podzemné žumpy, drenážne komory, tunely a šachty, kde môže byť konvenčná povrchová inštalácia náročná.
Otázka 3: Ako si vyberiem správnu kapacitu čerpadla?
Začnite s požadovaným prietokom a celkovou dynamickou výškou. Potom vyhodnoťte kvalitu vody, obsah pevných látok, teplotu, prívod elektriny, priemer potrubia, vzdialenosť vypúšťania a predpokladané prevádzkové hodiny. Dodávateľ čerpadla môže použiť tieto parametre na odporúčanie vhodnej konfigurácie hydrauliky a motora.
Q4: Aké materiály sú vhodné pre abrazívne banské vody?
Výber materiálu závisí od konkrétneho média. Zliatiny s vysokým obsahom chrómu, liate materiály odolné proti opotrebeniu, nehrdzavejúca oceľ, duplexná nehrdzavejúca oceľ a iné skonštruované materiály sa môžu považovať za rôzne kombinácie oteru a korózie.
Q5: Môže sa čerpadlo použiť na núdzové odvodnenie baní?
áno. Prenosné alebo premiestniteľné ponorné konfigurácie môžu byť užitočné pre núdzové odvodnenie, najmä keď sa voda rýchlo hromadí v jamách, výkopových oblastiach alebo podzemných pracovných zónach. Požadovaný núdzový prietok a dopravnú výšku je potrebné určiť pred výberom zariadenia.
Záver
Spoľahlivé riadenie banskej vody závisí od prispôsobenia výkonu čerpadla skutočným podmienkam na mieste. Ponorný dizajn môže zjednodušiť nasadenie prevádzkou priamo vo vode, zatiaľ čo komponenty odolné voči opotrebovaniu, spoľahlivé tesnenie, vhodné hydraulické dimenzovanie a prispôsobený výber materiálu pomáhajú riešiť problémy banskej vody s abrazívnou a sedimentmi zaťaženou vodou. Ak plánujete nový drenážny systém, modernizujete existujúce vybavenie alebo sa pripravujete na veľkoobjemové odstraňovanie banskej vody, podeľte sa so spoločnosťou Aote o svoj prietok, spád, charakteristiky vody, podmienky inštalácie a elektrické požiadavky.Kontaktujte náspre profesionálny výber čerpadla, prispôsobenú konfiguráciu, technickú konzultáciu a riešenie banského odvodnenia v súlade s požiadavkami vášho projektu.
