Abstrakt:Moderné zavlažovacie projekty potrebujú spoľahlivé vybavenie, ktoré dokáže efektívne presúvať veľké objemy vody a zároveň sa prispôsobuje meniacim sa hladinám vody a náročným vonkajším podmienkam.Aote'sPonorné axiálne prietokové čerpadlo na zavlažovanieje určený pre aplikácie s vysokým prietokom a nízkym spádom vody, vďaka čomu je vhodný pre poľnohospodárske zavlažovanie, odber riečnej vody, prečerpávanie nádrží, drenážne systémy a iné rozsiahle projekty vodného hospodárstva. S kompaktnou ponorenou konštrukciou, nastaviteľnou konštrukciou obežného kolesa, uzavretým motorom, mechanickým tesnením a ochrannými monitorovacími funkciami ponúka toto čerpadlo praktický prístup k zlepšeniu účinnosti prenosu zavlažovacej vody a zjednodušeniu inštalácie čerpacej stanice.
Obsah
- Prečo moderné zavlažovacie systémy potrebujú riešenia s vysokým prietokom?
- Čo je ponorné axiálne prietokové čerpadlo na zavlažovanie?
- Ako funguje ponorné axiálne prietokové čerpadlo?
- Aké sú hlavné výhody tohto čerpadla?
- Ako by ste si mali vybrať správne zavlažovacie čerpadlo?
- Aký je rozdiel medzi typmi čerpadiel QZB a QHB?
- Kde je možné použiť ponorné axiálne prietokové čerpadlá?
- Ktoré technické faktory by mali kupujúci hodnotiť?
- Ako možno udržať dlhodobý výkon čerpadla?
- Často kladené otázky
- Záver
Prečo moderné zavlažovacie systémy potrebujú riešenia s vysokým prietokom?
Poľnohospodárske zavlažovanie je v zásade výzvou v oblasti prenosu vody. Veľké farmy, zavlažovacie oblasti, nádrže, kanály a riečne odberné stanice môžu potrebovať presunúť značné množstvo vody v relatívne krátkom čase. V týchto aplikáciách nie je vždy primárnym cieľom generovanie extrémne vysokého tlaku. Namiesto toho musí čerpací systém poskytovať vysoký prietok efektívne pri relatívne nízkej alebo strednej dopravnej výške.
Tu sa technológia axiálneho čerpania stáva obzvlášť cennou. V porovnaní s čerpacími riešeniami určenými predovšetkým pre aplikácie s vysokou dopravnou výškou sa konfigurácia s axiálnym prietokom zameriava na pohyb veľkého objemu vody cez systém s účinnou hydraulickou konštrukciou.
Závlahové projekty sa musia vyrovnať aj s meniacimi sa prevádzkovými podmienkami. Sezónne zrážky, sucho, hladina nádrží, hladina vody v kanáloch a dopyt v poľnohospodárstve môžu ovplyvniť požadovanú kapacitu čerpania. Flexibilné a správne skonštruované čerpadlo preto môže poskytnúť významné prevádzkové výhody.
- Počas špičkových období zavlažovania môže byť potrebný veľký objem vody.
- Hladiny vody môžu počas sezónnej prevádzky výrazne kolísať.
- Vonkajšie čerpacie stanice môžu mať obmedzený inštalačný priestor.
- Nepretržitá prevádzka kladie nároky na chladenie a tesnenie motora.
- Náklady na údržbu a inštaláciu ovplyvňujú celkovú efektivitu projektu.
Z týchto dôvodov výber správnehoPonorné axiálne prietokové čerpadlo na zavlažovanieje dôležitou súčasťou navrhovania spoľahlivého poľnohospodárskeho systému na prepravu vody.

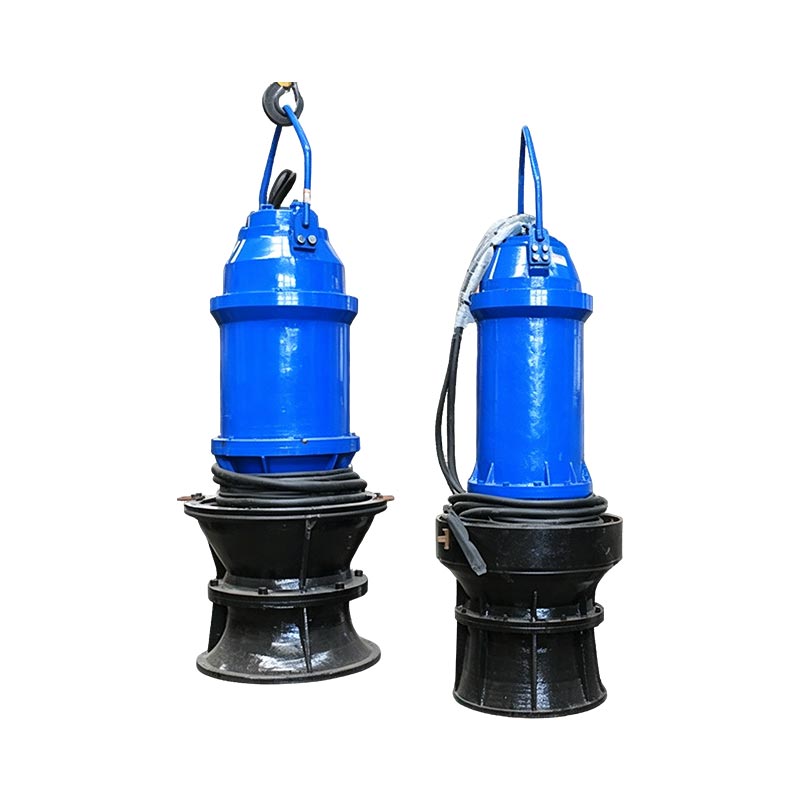

Čo je ponorné axiálne prietokové čerpadlo na zavlažovanie?
Ponorné axiálne prietokové čerpadlo je integrovaná čerpacia jednotka určená na prevádzku priamo pod vodou. Čerpadlo a motor sú skombinované do kompaktnej konštrukcie, čo umožňuje umiestnenie kompletnej jednotky počas prevádzky pod hladinu vody.
Hydraulická konfigurácia s axiálnym prietokom je vhodná najmä pre aplikácie vyžadujúce vysoký objem vody a relatívne nízku čerpaciu výšku. Namiesto spoliehania sa na konvenčné nadzemné usporiadanie čerpacej miestnosti umožňuje ponorená konštrukcia zariadeniu pracovať v blízkosti vodného zdroja.
Riešenie Aote zamerané na zavlažovanie je navrhnuté pre aplikácie vrátane poľnohospodárskeho zavlažovania, odberu riečnej vody, prenosu vody z nádrží, odvodňovania povodní, komunálneho odvodnenia, priemyselných vodných systémov a aplikácií vody v elektrárňach.
V závislosti od požiadaviek projektu poskytuje Aote rôzne konfigurácie vrátane ponorných čerpadiel QZB s axiálnym prietokom a ponorných čerpadiel QHB so zmiešaným prietokom. To umožňuje kupujúcim vybrať si hydraulickú konfiguráciu podľa skutočných požiadaviek na prietok a výšku.
Ako funguje ponorné axiálne prietokové čerpadlo?
Princíp činnosti čerpadla s axiálnym prietokom je pomerne jednoduchý. Voda vstupuje do čerpadla cez vstup a rotujúce obežné koleso prenáša energiu do vody. Výsledná hydraulická sila pohybuje vodou primárne pozdĺž osi čerpadla predtým, ako vstúpi do výtlačného systému.
Pretože motor je ponorený spolu s čerpadlom, okolitá voda pomáha zabezpečiť vhodné chladiace prostredie počas prevádzky. Správne navrhnutý tesniaci systém zabraňuje vniknutiu vody do dôležitých komponentov motora.
Dizajn produktu Aote zahŕňa niekoľko funkčných prvkov určených na podporu stabilnej ponorenej prevádzky:
- Integrované čerpadlo a motor:Vytvára kompaktnú podvodnú čerpaciu jednotku.
- Nastaviteľné lopatky obežného kolesa:Poskytnite hydraulickú flexibilitu pre rôzne prevádzkové požiadavky.
- Plne uzavretý motor:Určené pre prevádzkové podmienky pod vodou.
- Mechanické tesnenie:Pomáha chrániť motor pred vniknutím vody.
- Ochrana proti úniku:Poskytuje dodatočnú elektrickú bezpečnosť počas prevádzky.
- Monitorovanie teploty:Pomáha monitorovať stav vinutia motora a ložísk.
Tento integrovaný dizajn môže znížiť zložitosť spojenú s inštaláciou samostatných čerpadiel, motorov, spojok a podporných zariadení v tradičnej suchej čerpacej stanici.
Aké sú hlavné výhody tohto čerpadla?
Vysoký prietok a nízky výkon
Najväčšou výhodou technológie axiálneho prúdenia je jej vhodnosť pre pohyb veľkého množstva vody pri relatívne nízkych spádoch. Vďaka tomu je silným kandidátom pre zavlažovacie kanály, riečne odberné stanice, nádrže, odvodňovacie projekty a podobné aplikácie.
Kompaktná inštalácia
Usporiadanie ponorného čerpadla a motora môže znížiť množstvo potrebného nadzemného zariadenia. To je užitočné najmä pri zavlažovacích projektoch, kde je stavebný priestor obmedzený alebo kde by veľká budova čerpadla zvýšila náklady na infraštruktúru.
Adaptabilita na zmeny hladiny vody
Pretože čerpadlo pracuje pod vodou, môže byť umiestnené blízko dostupného zdroja vody. Vďaka tomu je konfigurácia vhodná pre aplikácie, v ktorých sa hladina vody mení počas prevádzkovej sezóny.
Znížená mechanická zložitosť
Integrovaná ponorná konštrukcia eliminuje niektoré vonkajšie mechanické komponenty spojené s konvenčnými inštaláciami čerpadiel. To môže zjednodušiť návrh systému a znížiť požiadavky na zarovnanie počas inštalácie.
Nastaviteľný hydraulický výkon
Nastaviteľné lopatky obežného kolesa umožňujú konfiguráciu čerpadla podľa konkrétnych prevádzkových podmienok. To môže byť výhodné pre zavlažovacie systémy s rôznymi sezónnymi požiadavkami na prietok.
Vhodné pre veľké vodné hospodárstvo
Okrem poľnohospodárskeho zavlažovania možno rovnaký princíp čerpania použiť na odvodňovanie povodní, hospodárenie s vodou v obciach, prečerpávanie priemyselných vôd a iné projekty, kde je potrebné efektívne premiestňovať veľké objemy vody.
Ako by ste si mali vybrať správne zavlažovacie čerpadlo?
Výber čerpadla by mal začať skôr hydraulickými požiadavkami projektu než samotným modelom čerpadla. Presné pochopenie požadovaných prevádzkových podmienok pomáha zaistiť, že vybrané zariadenie môže poskytovať stabilný výkon bez zbytočnej spotreby energie.
Pred nákupom je potrebné zvážiť nasledujúce faktory:
- Požadovaný prietok:Určte množstvo vody, ktoré sa musí preniesť za hodinu alebo za minútu.
- Celková hlava:Vypočítajte výškové rozdiely, trenie potrubia, ventily, armatúry a iné hydraulické straty.
- Zdroj vody:Zistite, či bude čerpadlo fungovať v rieke, nádrži, kanáli, povodí alebo inom zdroji vody.
- Kvalita vody:Zvážte teplotu, pH, nerozpustné látky a ďalšie charakteristiky.
- Inštalačná hĺbka:Určite vhodnú ponornú montážnu polohu.
- Napájanie:Potvrďte požiadavky na napätie, frekvenciu, kapacitu motora a elektrické ovládanie.
- Prevádzkový poriadok:Zvážte, či systém bude fungovať nepretržite, sezónne alebo prerušovane.
Pri zložitých projektoch by kupujúci mali poskytnúť kompletné prevádzkové údaje výrobcovi, aby bolo možné čerpadlo vybrať podľa skutočného prevádzkového bodu, a nie len na základe menovitého prietoku alebo výkonu motora.
Aký je rozdiel medzi typmi čerpadiel QZB a QHB?
Pochopenie rozdielu medzi konfiguráciami s axiálnym a zmiešaným prietokom je dôležité pri kúpe zavlažovacieho čerpadla s vysokým prietokom. Sortiment produktov Aote zahŕňa ponorné čerpadlá s axiálnym prietokom QZB a ponorné čerpadlá so zmiešaným prietokom QHB.
| Funkcia | Séria QZB | Séria QHB |
|---|---|---|
| Typ čerpadla | Ponorné axiálne prúdenie | Ponorný zmiešaný tok |
| Primárna charakteristika | Vysoký prietok a relatívne nízka dopravná výška | Vyššia hlava a flexibilný hydraulický výkon |
| Typické použitie | Poľnohospodárske zavlažovanie, odber a odvodňovanie riek | Aplikácie na prenos vody vyžadujúce väčšiu hlavu |
| Hydraulické zaostrovanie | Veľkoobjemový pohyb vody | Rovnováha medzi prietokom a hlavou |
| Najlepší stav výberu | Pracovný bod s nízkou dopravnou výškou a vysokým prietokom | Vyššia hlava alebo meniace sa hydraulické podmienky |
Ak zavlažovací projekt primárne potrebuje presunúť veľmi veľké množstvo vody cez relatívne malý výškový rozdiel, môže byť vhodnejšia konfigurácia axiálneho prietoku QZB. Keď je požadovaná dopravná výška vyššia, konfigurácia QHB so zmiešaným prietokom môže ponúknuť lepšiu hydraulickú zhodu.
Kde je možné použiť ponorné axiálne prietokové čerpadlá?
Rozsah použitia ponorného axiálneho prietokového čerpadla na zavlažovanie je širší ako samotné poľnohospodárske polia. Rovnaký princíp čerpania s vysokým prietokom môže podporovať viacero scenárov hospodárenia s vodou.
- Poľnohospodárske zavlažovanie:Prevádza vodu z riek, nádrží alebo kanálov do zavlažovacích sietí.
- Príjem riečnej vody:Poskytuje veľkoobjemový príjem vody pre poľnohospodárske alebo komunálne systémy.
- Presun nádrže:Presúva uloženú vodu smerom k infraštruktúre zavlažovania po prúde.
- Povodňová drenáž:Odstraňuje veľké množstvo vody z miest ohrozených záplavami.
- Mestská kanalizácia:Podporuje mestské vodohospodárske a kanalizačné zariadenia.
- Priemyselná preprava vody:Zvláda veľké objemy vody v priemyselných procesoch.
- Vodné systémy elektrárne:Podporuje požiadavky na zásobovanie vodou, cirkuláciu a odvodňovanie.
- Aplikácie pre lodenice:Poskytuje veľkoobjemový prenos vody a odvodňovacie schopnosti.
Konečná aplikácia by mala byť vždy hodnotená podľa skutočných charakteristík vody, prietoku, spádu, prostredia inštalácie a prevádzkového plánu.
Ktoré technické faktory by mali kupujúci hodnotiť?
Pri kúpe ponorného čerpadla je dôležitá technická kompatibilita. Pred dokončením špecifikácie by ste mali s výrobcom prekonzultovať nasledujúce faktory.
| Technický faktor | Referenčná úvaha | Prečo na tom záleží |
|---|---|---|
| Prietok | Na základe dopytu projektu | Určuje kapacitu zavlažovania a veľkosť čerpadla |
| Hlava čerpadla | Na základe hydrauliky systému | Určuje vhodnú konfiguráciu čerpadla |
| Teplota kvapaliny | Závisí od aplikácie | Ovplyvňuje požiadavky na motor a tesnenie |
| hodnota pH | Závisí od kvality vody | Ovplyvňuje výber materiálu a odolnosť proti korózii |
| Suspendované pevné látky | Musí zostať v rámci stanovených limitov | Ovplyvňuje životnosť obežného kolesa a hydraulických komponentov |
| Hĺbka inštalácie | Určené zdrojom vody a projektom stanice | Ovplyvňuje podmienky inštalácie a prevádzky |
| Elektrické napájanie | Závisí od napätia a frekvencie | Zabezpečuje kompatibilitu motora a bezpečnú prevádzku |
Pre informáciu, zverejnené informácie o produkte Aote uvádzajú prevádzkovú vhodnosť pre surovú vodu alebo mierne kontaminovanú odpadovú vodu za špecifikovaných podmienok, vrátane teplôt kvapalín do 50 °C, rozsahu pH približne 4 až 10 a nerozpustených látok pod 2 % objemu. Požiadavky špecifické pre projekt by mali byť pred výberom potvrdené výrobcom.
Ako možno udržať dlhodobý výkon čerpadla?
Správna údržba je nevyhnutná pre zachovanie spoľahlivosti ponorného zavlažovacieho čerpadla počas dlhých prevádzkových cyklov. Hoci je zariadenie navrhnuté na prevádzku pod vodou, preventívna kontrola môže pomôcť identifikovať problémy skôr, ako spôsobia neočakávané vypnutie.
- Pravidelne kontrolujte napájacie káble a elektrické pripojenia.
- Monitorujte prúd motora kvôli neobvyklým zmenám.
- Skontrolujte signály ochrany pred únikom a funkcie monitorovania teploty.
- Skontrolujte mechanické upchávky podľa plánu údržby výrobcu.
- Udržujte prívod čerpadla bez nadmerných nečistôt.
- Sledujte vibrácie a nezvyčajný prevádzkový hluk.
- Pri poklese výkonu čerpania skontrolujte obežné koleso.
- Overte, či čerpadlo zostáva v špecifikovanom prevádzkovom rozsahu.
- Dodržujte odporúčané kontrolné a servisné postupy výrobcu.
Preventívna údržba je obzvlášť dôležitá v poľnohospodárskom prostredí, pretože zavlažovacia voda môže obsahovať sediment, suspendované častice, zvyšky rastlín a iné nečistoty, ktoré môžu časom ovplyvniť hydraulický výkon.
Často kladené otázky
1. Na čo sa používa ponorné axiálne prietokové čerpadlo na zavlažovanie?
Primárne sa používa na prenos veľkého množstva vody pri relatívne nízkych spádoch. Bežné aplikácie zahŕňajú poľnohospodárske zavlažovanie, riečny odber, premiestňovanie nádrží, odvodňovanie povodní, mestské odvodňovanie a priemyselné vodné systémy.
2. Dá sa tento typ čerpadla použiť na zavlažovanie rieky?
áno. Správne zvolené ponorné čerpadlo s axiálnym prietokom možno použiť na nasávanie a zavlažovanie riečnej vody, ak charakteristiky vody, prietok, výška a podmienky inštalácie spadajú do špecifikácií výrobcu.
3. Aká je hlavná výhoda technológie axiálneho prúdenia?
Primárnou výhodou je jeho schopnosť poskytovať vysoký prietok pri relatívne nízkej dopravnej výške. Vďaka tomu sú axiálne čerpadlá obzvlášť vhodné na čerpanie veľkého množstva závlahovej vody.
4. Aký je rozdiel medzi čerpadlom s axiálnym prietokom a čerpadlom so zmiešaným prietokom?
Čerpadlo s axiálnym prietokom je vo všeobecnosti optimalizované pre vysoký prietok a nízku dopravnú výšku, zatiaľ čo čerpadlo so zmiešaným prietokom poskytuje rovnováhu medzi prietokom a dopravnou výškou a môže byť vhodnejšie pre aplikácie vyžadujúce vyšší zdvíhací výkon.
5. Aké informácie by som mal poskytnúť pri žiadosti o cenovú ponuku zavlažovacieho čerpadla?
Poskytnite požadovaný prietok, celkovú výšku, informácie o zdroji vody, teplotu vody, pH, podmienky suspendovaných pevných látok, hĺbku inštalácie, podrobnosti o výtlačnom potrubí, napájanie a očakávaný prevádzkový plán.
6. Je ponorné čerpadlo vhodné pre kolísavú hladinu vody?
áno. Vďaka svojej podvodnej inštalácii je vhodný pre mnohé vodné zdroje, kde sa prevádzková hladina vody mení. Pri konkrétnom projekte by sa však mala starostlivo posúdiť hĺbka inštalácie a hydraulický pracovný bod.
7. Poskytuje Aote rôzne konfigurácie pumpy?
áno. Sortiment produktov spoločnosti Aote zahŕňa konfigurácie ponorných čerpadiel QZB s axiálnym prietokom, ako aj možnosti ponorných čerpadiel QHB so zmiešaným prietokom, ktoré zákazníkom umožňujú vybrať si riešenie podľa požadovaných hydraulických podmienok.
8. Ako si môžem vybrať správny model čerpadla?
Správny model by sa mal vybrať podľa požadovaného prietoku projektu, spádu, charakteristík vody, podmienok inštalácie, požiadaviek motora a prevádzkového prostredia. Profesionálny technický výber sa odporúča pre veľké zavlažovacie projekty.
Záver
Dobre vybranýPonorné axiálne prietokové čerpadlo na zavlažovaniemôže poskytnúť efektívne riešenie pre poľnohospodárske a rozsiahle aplikácie na prepravu vody, kde sa vyžaduje vysoký prietok a relatívne nízka dopravná výška. Jeho ponorená konštrukcia čerpadla a motora, nastaviteľné obežné koleso, uzavretý motor, tesniaci systém a monitorovacie funkcie môžu pomôcť zjednodušiť inštaláciu a zároveň podporovať spoľahlivú prevádzku.
Pre dodávateľov zavlažovania, poľnohospodárske projekty, vodohospodárske spoločnosti a medzinárodných nákupcov zariadení je najdôležitejším krokom prispôsobenie čerpadla skutočným hydraulickým prevádzkovým bodom a vodným podmienkam. Ako skúsený výrobca a dodávateľ čerpadiel v Číne môže Aote poskytnúť rôzne konfigurácie ponorného čerpania na zavlažovanie, odvodňovanie, riečny príjem, prenos nádrží a iné aplikácie v oblasti vodného hospodárstva. Ak plánujete nový projekt zavlažovania alebo modernizáciu existujúcej čerpacej stanice,kontaktujte náss požadovaným prietokom, dopravnou výškou, informáciami o zdroji vody a podmienkach inštalácie, aby ste prediskutovali vhodné riešenie čerpania.
