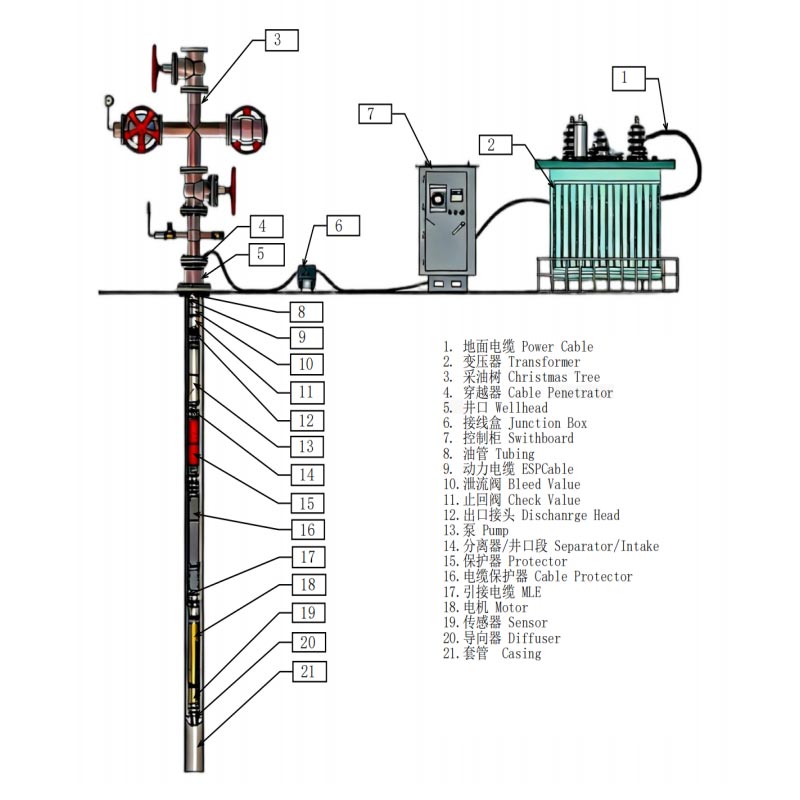

Elektrické ponorné čerpadlo s umelým zdvihom (ESP) nie je jedinou čerpacou jednotkou, ale kompletným umelým zdvíhacie riešenie, primárne zložené z ponorného motora, chráničov, separátora plynu a kvapalín, viacstupňového odstredivé čerpadlo, káble a zariadenia na kontrolu povrchu.
Tento systém využíva dolný motor na pohon viacstupňového odstredivého čerpadla, ktoré nepretržite prepravuje ropu vrt na povrch. Je vhodný pre hlboké studne, studne s vysokou vodou, deviované studne a výrobné studne na pobrežných plošinách, kde tradičné čerpacie jednotky nedokážu splniť výrobné požiadavky.
V porovnaní s tradičnými metódami umelého zdvíhania, ako je pumpovanie tyčou a zdvíhanie plynu, ponúka ESP výhody, ako napríklad: vysoká jednovrtová výrobná kapacita, malá plocha zariadenia na povrch, vhodnosť pre vysoko odklonené a hlboké studne a schopnosť uspokojovať dlhodobé potreby nepretržitej výroby.
Preto sa široko používa na pobrežných ropných poliach, na pobrežných platformách a v rozvinutých projektoch na zvýšenie produkcie ropné polia.
Pre ropné vrty s vysokými požiadavkami na dennú produkciu tekutín môžu byť konvenčné metódy manuálneho zdvíhania obmedzené veľkosť zariadenia a prevádzková účinnosť.

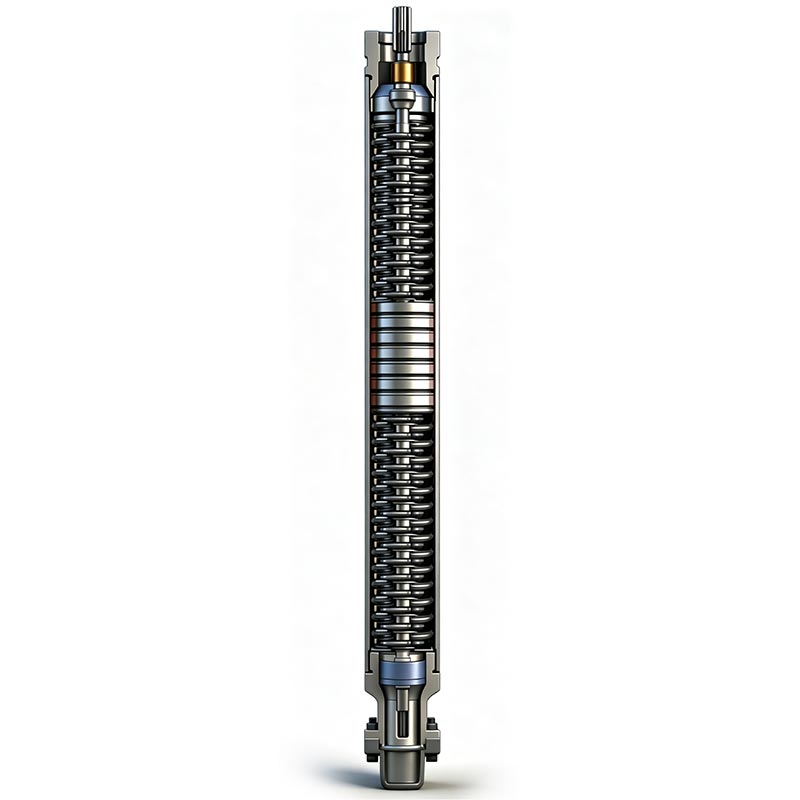

Systém ESP využíva štruktúru viacstupňového odstredivého čerpadla. Zvýšením počtu stupňov čerpadla a optimalizáciou konštrukcie obežného kolesa dosahuje: vyššiu kapacitu dodávania tekutiny, stabilnú reguláciu tlaku v otvore a neustále zvyšovala produkciu ropy.
Vhodné pre: novovyvinuté vysokovýnosné ropné vrty, rozsiahle projekty rozvoja ropných polí a zásobníky vyžadujúce zvýšenú produkciu jednej studne.
Ako sa hĺbka studne zvyšuje, tradičné čerpacie zariadenie je ľahko ovplyvnené faktormi, ako je hmotnosť tyče a mechanické opotrebenie.
ESP, cez dolný pohon, môže byť konfigurovaný podľa hĺbky studne pomocou: vysokovýkonných ponorných motorov, viacstupňové kombinácie čerpadiel a vysokopevnostné spojovacie konštrukcie. To pomáha zákazníkom vyriešiť problém znížená účinnosť výťahu v hlbokých vrtoch.
Vhodné pre: Hlboké zásobníky, vrty s vysokým statickým tlakom a produkčné vrty presahujúce konvenčné rozsahy zdvihu.
V neskorších štádiách vývoja sa na vyspelých ropných poliach zvyčajne vyskytuje zvýšený pokles vody a zvýšený objem plynu produkciu, a zmeny vlastností produkovaných tekutín.
Systémy ESP môžu byť vylepšené v zložitých prostrediach tekutín prostredníctvom konfigurácií, ako sú separátory plynu a kvapalín, protiplynové konštrukcie, materiály odolné voči korózii a optimalizované typy čerpadiel.
Viacstupňové obežné kolesá a difúzory čerpadiel sú vyrobené z legovanej ocele odolnej voči opotrebovaniu pomocou presného CNC obrábania, zaisťuje hladký tok tekutiny a vysokú účinnosť zdvíhania. Ponorný motor využíva vinutie odolné voči vysokej teplote izolácia na udržanie dlhodobého vystavenia horúčave.
Chránič je naplnený špeciálnym izolačným dielektrickým olejom na blokovanie korozívnej tvorby vody, ropy a súvisiaci plyn z poškodenia vnútorných častí motora.
Všetky komponenty jadra dostávajú anti-sírny antikorózny povrchový náter a viacvrstvovú tesniacu úpravu. Automatizované zosúlaďovanie komponentov a montážne linky zaručujú pevné uloženie každého modulu. Každá hotová súprava kvalitnej elektriky Umelý výťah ponorného čerpadla prejde pred dodaním úplným simulačným testom výkonu.
Elektrické ponorné čerpadlo Systémy umelého zdvíhania sa primárne používajú v: Pobrežných ťažobných vrtoch na ropné polia
Pobrežné plošinové ropné vrty
Projekty výroby hlbokých studní
Vyspelé ropné polia s vysokou vodou
Projekty tepelnej obnovy ťažkého oleja
Smerové a horizontálne studne
Ponúkame nasledujúcu podporu pre rôzne projekty ropných polí:
Na základe informácií poskytnutých klientom: údaje o hĺbke vrtu, požiadavky na ťažbu, parametre ropy a vrt informácie o stave, poskytujeme odporúčania na konfiguráciu ESP.
Môžeme poskytnúť: čerpacie súpravy ESP, ponorné motory, chrániče, separátory plynu a kvapalín, zodpovedajúce káble a ovládanie systémov.
Podporujeme: hromadný nákup, konfiguráciu OEM, dodávku náhradných dielov pre projekty a dlhodobé technické služby.
Systémy ESP fungujú v prostrediach s vysokými teplotami, vysokým tlakom a korozívnymi kvapalinami z vrtov; preto presnosť výroby zariadení priamo ovplyvňuje prevádzkový cyklus vrtu. Kľúčové kontrolné body počas výroba zahŕňa:
Kľúčové hydraulické komponenty, ako sú obežné kolesá a vodiace kolesá, sú precízne opracované, aby zabezpečili konzistentný prietokový kanál rozmery a zlepšenie účinnosti čerpadla.
Izolačné systémy odolné voči vysokým teplotám a prísne testovanie vinutia znižuje riziko zlyhania motora počas dlhodobá prevádzka.
Pre prostredia s obsahom síry, vysokým obsahom soli a vysoko korozívnym prostredím studní poskytujeme: výber antikoróznych materiálov, povrchovej úpravy a viacvrstvovej tesniacej ochrany.
Každý systém ESP sa pred dodaním podrobuje nasledujúcim testom:
Testovanie izolácie motora, testovanie výkonu čerpadla, testovanie výkonu tesnenia a simulácia nepretržitej prevádzky testovanie.
A1: Je to plne ponorený integrovaný zdvíhací systém s vysokým prietokom a vysokou nosnosťou. Na rozdiel od tyčových čerpadiel obmedzená hĺbkou a odchýlkou vrtu pracuje stabilne v ultra hlbokých a vychýlených vrtoch bez povrchových čerpacích jednotiek.
A2: Áno. Všetky kľúčové časti, ktoré prichádzajú do styku s kvapalinou, využívajú materiály zo zliatiny síry so špeciálnym antikoróznym povlakom. The vstavaná ochrana účinne izoluje korozívne médiá a chráni vnútorné komponenty motora.
A3: Jasné. Poskytujeme kompletný servis priameho elektrického ponorného čerpadla s umelým zdvihom bez sprostredkujúci predajcovia a prijímajú objednávky veľkoobchodného predaja elektrických ponorných čerpadiel s veľkými projektmi flexibilné dodacie lehoty.
