Vysokoteplotné elektrické ponorné čerpadlo

Vysokoteplotné elektrické ponorné čerpadlo (ESP) je určené pre studne s vysokou teplotou vody, geotermálne vrty a náročné aplikácie dolného zdvíhania. Vyvinutý na základe technológie ESP na ropnom poli, kombinuje odolnosť voči vysokým teplotám komponenty motora, kompaktná štruktúra s tenkými otvormi a viacstupňová hydraulická konštrukcia na zabezpečenie stabilného zdvíhania vody výkon v drsných podzemných podmienkach.

S prevádzkovou schopnosťou v prostrediach s teplotou motora do 260 °C a kompatibilitou s 4,5-palcovým až 10-3/4-palcovým plášťové systémy, toto vysokoteplotné čerpadlo ESP je vhodné na extrakciu geotermálnej energie, priemyselné studne na teplú vodu, hlboké vodné zdroje a iné aplikácie, kde konvenčné ponorné čerpadlá nemôžu fungovať efektívne.

Kľúčové vlastnosti

1. Odolnosť voči vysokej teplote pre drsné podmienky v hĺbke

Čerpadlo je špeciálne navrhnuté pre nepretržitú prevádzku v vysokoteplotné podzemné prostredie. Motorový systém využíva izolačné materiály odolné voči vysokým teplotám a tepelne stabilné komponenty na zníženie tepelného starnutia a zachovanie elektrického výkonu počas dlhodobej prevádzky.

Kľúčový teplotný výkon:

Teplotná odolnosť motora do 260°C

Vhodné pre geotermálne vrty s teplotou dna do 200°C

Navrhnuté pre nepretržitú prevádzku v aplikáciách na extrakciu vody pri vysokej teplote

Znížené riziko poruchy izolácie a poruchy motora spôsobené nadmerným teplom

V porovnaní so štandardnými ponornými čerpadlami poskytuje toto vysokoteplotné ESP lepšiu tepelnú stabilitu projekty geotermálnych a teplovodných vrtov.

2. Kompaktný dizajn s tenkým otvorom pre rôzne veľkosti krytu

Vysokoteplotné elektrické ponorné čerpadlo, pôvodne vyvinuté pre aplikácie s úzkymi vrtmi v ropných poliach má štruktúru s kompaktným priemerom, ktorá umožňuje inštaláciu do studní s obmedzeným priestorom.

Optimalizovaná konfigurácia čerpadla, ochrany a motora poskytuje flexibilné inštalačné riešenia pre rôzne kryty veľkosti.

Použitie 4,5-palcového krytu s minimálnym vnútorným priemerom 99,6 mm pre konfiguráciu jednotky

Použitie 5,5-palcového krytu s minimálnym vnútorným priemerom 118,6 mm pre konfiguráciu jednotky

Použitie 7-palcového krytu s minimálnym vnútorným priemerom 150,4 mm pre konfiguráciu jednotky

Použitie 8-5/8-palcového krytu s minimálnym vnútorným priemerom 196,2 mm pre konfiguráciu jednotky

Použitie 10-3/4-palcového krytu s minimálnym vnútorným priemerom 247,9 mm pre konfiguráciu jednotky

Vysoký výkon pri zdvíhaní hlavy pre hlboké studne

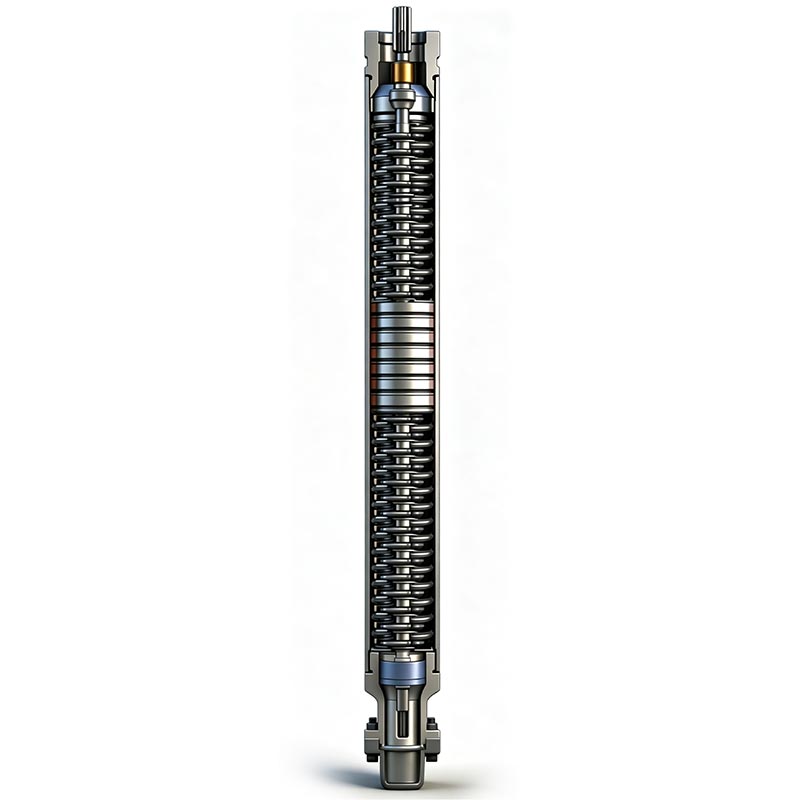

Vysokoteplotné čerpadlo ESP využíva viacstupňovú odstredivú hydraulickú štruktúru optimalizovanú pre aplikácie v hlbokých vrtoch.

Hydraulická konštrukcia poskytuje:
Vysoká schopnosť zdvíhania hlavy
Stabilný výstup tlaku
Nepretržité získavanie vody z hlbokých geotermálnych vrtov
Zlepšený výkon v podzemných podmienkach s vysokou teplotou

Je vhodný pre projekty vyžadujúce diaľkové vertikálne zdvíhanie, vrátane geotermálnych vykurovacích systémov, priemyselných zásobovanie teplou vodou a rozvoj hlbokých vodných zdrojov.

Stabilná prevádzka a energeticky efektívny dizajn motora

Motorový systém je navrhnutý pre vysokú záťaž a nepretržitú prevádzku v náročných prostrediach.

Hlavné výhody výkonu:
Možnosť štartovania s plným krútiacim momentom pre stabilný štart
Konštrukcia axiálneho ložiska odolná voči vysokému zaťaženiu
Optimalizovaná konštrukcia rotora na zníženie elektrických strát a tvorby tepla
Komponenty zo zliatiny odolné voči opotrebovaniu pre zvýšenú životnosť

V porovnaní s konvenčnými čerpadlami ESP pomáha optimalizovaná konštrukcia motora znižovať spotrebu energie a dlhodobo zlepšovať prevádzková účinnosť vo vysokoteplotných vrtoch.

Technické špecifikácie

Sprievodca výberom vysokoteplotného čerpadla ESP

Výber správnej konfigurácie ESP vyžaduje zváženie niekoľkých podmienok vrtu:

Pre presný výber modelu by zákazníci mali poskytnúť:
Hĺbka studne
Veľkosť puzdra
Teplota vody
Požadovaný prietok
Vyžaduje sa zdvíhacia hlava
Informácie o napájacom zdroji

Výroba a kontrola kvality

Každé vysokoteplotné elektrické ponorné čerpadlo ESP sa vyrába podľa prísnej priemyselnej výroby postupy.

Kontrola kvality zahŕňa:
Testovanie izolačného výkonu motora
Kontrola elektrickej bezpečnosti
Testovanie hydraulického výkonu
Kontrola rozmerov komponentov
Overenie montáže

Výrobný proces sa zameriava na zabezpečenie stabilnej prevádzky, presnej montáže a dlhej životnosti v geotermálnych a prostredia studní s vysokou teplotou.

Aplikácie

Vysokoteplotné elektrické ponorné čerpadlo je široko používané v:
Projekty geotermálnej energie
Geotermálne vykurovacie systémy
Projekty na výrobu geotermálnej energie
Hlboká ťažba geotermálnych zdrojov
Priemyselné studne teplej vody
Zásobovanie priemyselnou technologickou vodou
Využitie vysokoteplotnej podzemnej vody
Veľkoplošné cirkulačné systémy teplej vody
Ropné polia a energetické aplikácie
Injektážne studne s vysokou teplotou vody
Zdvíhacie aplikácie
Komplexné podzemné prostredie

FAQ

Q1: Aká je maximálna prevádzková teplota tohto vysokoteplotného elektrického ponorného čerpadla (ESP)?

A1: Toto čerpadlo je profesionálne vyvinuté a optimalizované pre drsné vysokoteplotné pracovné podmienky na ropných poliach odolal skúške v extrémnom priemyselnom prostredí. Dokáže udržať dlhodobú stabilnú prevádzku pri plnom zaťažení pri a teplota motora 200°C a prispôsobenie sa spodným teplotám až 163°C, plne vyhovujúce dlhodobým a stabilné prevádzkové požiadavky rôznych vysokoteplotných vodných vrtov a hlbokých geotermálnych vrtov.

Q2: Pre aké typy studní je vhodný dizajn s malým priemerom?

A2: Využíva vysoko štandardný dizajn tenkých otvorov pôvodne prispôsobený pre úzke vrty na ropných poliach. kompaktná konštrukcia vysokoteplotného elektrického ponorného čerpadla (ESP) s malým priemerom je dokonale vhodná pre úzkych studní s vysokou teplotou vody, štíhlych geotermálnych vrtov a zrekonštruovaných starých studní. Rieši to Problém s inštaláciou veľkých ponorných čerpadiel vo vrtoch s obmedzeným priestorom a výrazne zlepšuje miera využitia malokalibrovej vysokoteplotnej vody a geotermálnych vrtov.

Otázka 3: Aké sú hlavné scenáre aplikácie tohto produktu?

A3: Pôvodne navrhnuté a zrelé aplikované pre komplexné vysokoteplotné pracovné podmienky na ropných poliach so spoľahlivosťou kvalita a stabilný výkon, tento produkt bol úspešne rozšírený o nový zdroj energie a vody rozvojové oblasti. Je široko použiteľný pre hlboké vysokoteplotné vodné studne, priemyselnú vysokoteplotnú vodu zásobovacie vrty, hlboké geotermálne exploatačné vrty, projekty na výrobu geotermálnej energie a geotermálne vykurovanie. Spoliehajúc sa na svoju odolnosť voči vysokým teplotám na úrovni ropných polí a vysoký zdvihový výkon, poskytuje efektívne a spoľahlivé riešenia umelého zdvíhania pre využitie vysokoteplotných vodných zdrojov a geotermálnej energie rozvoj.
