Elektrické ponorné čerpadlo pre ropné vrty

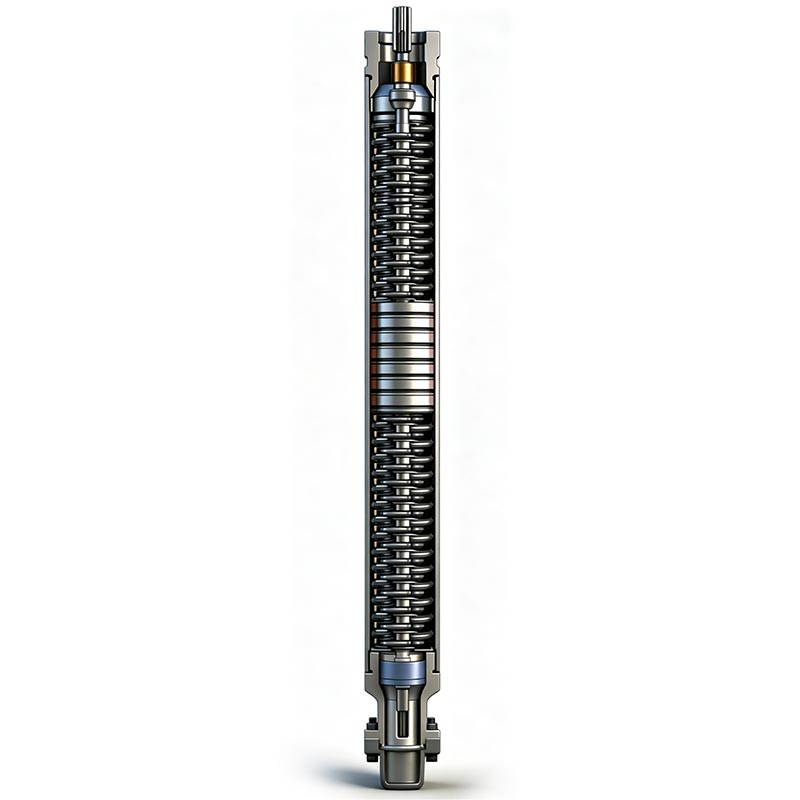

Elektrické ponorné čerpadlo (ESP) je umelé zdvíhacie zariadenie používané na zlepšenie produktivity ropných vrtov. je to tak používa sa predovšetkým v stredne hlbokých ropných vrtoch, ropných vrtoch s vysokou vodou, ťažkých ropných vrtoch a ťažobných vrtoch na mori ropné polia. Systém pozostáva z hlavných komponentov, ako je ponorný motor, chránič, separátor plynu a kvapalín, a viacstupňové odstredivé čerpadlo. Motor poháňa čerpaciu jednotku, aby sa otáčala vysokou rýchlosťou a neustále sa zdvíhala ropy z vrtu na povrch.

V porovnaní s tradičnými metódami mechanického získavania oleja ponúkajú ESP výhody, ako je široký rozsah zdvihu, prispôsobivosť prostrediam hlbokých studní, menšia povrchová plocha a silná nepretržitá prevádzková schopnosť. Oni možno prispôsobiť podľa hĺbky vrtu, veľkosti plášťa, viskozity ropy, obsahu plynu a korozívneho prostredia, poskytujúce spoľahlivé riešenie umelého výťahu pre dlhodobo stabilnú produkciu ropných polí.

Princíp fungovania produktu

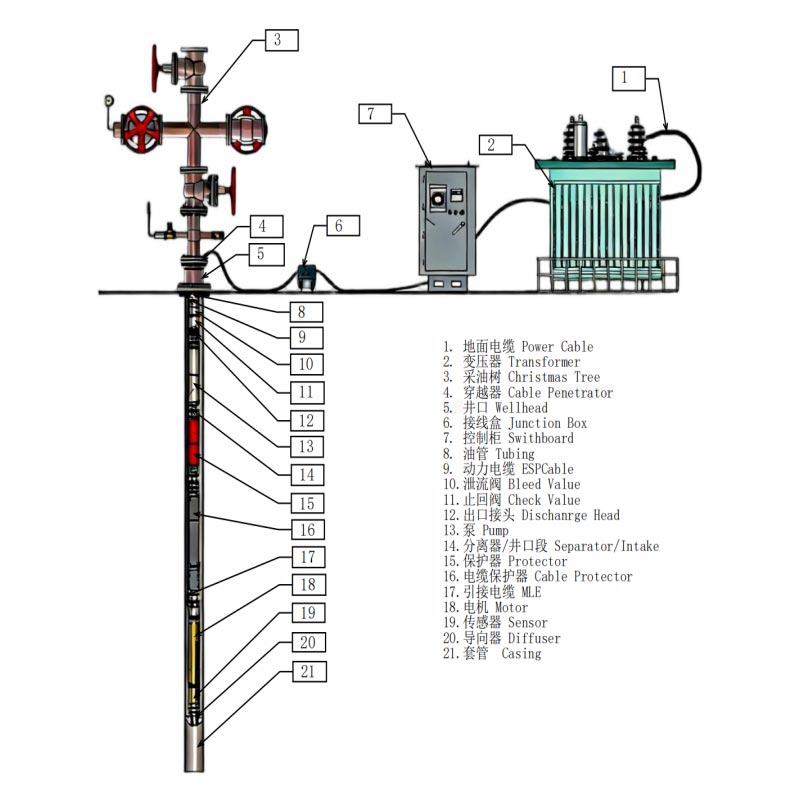

Systém ESP je inštalovaný pod hladinou kvapaliny v ropnom vrte a dodáva energiu do ponorného motora cez povrchovú riadiacu skriňu.

Počas prevádzky:

Ponorný motor poháňa do otáčania viacstupňové odstredivé čerpadlo;

Studničná kvapalina vstupuje do telesa čerpadla cez vstup;

Viacstupňové obežné kolesá postupne zvyšujú tlak;

Do povrchového ropovodu sa dopravuje zmes ropy, zemného plynu a formačnej vody;

Chránič izoluje studňovú kvapalinu od vnútorného mazacieho oleja motora, čím zaisťuje dlhodobú stabilnú prevádzku motora.

ESP zvyšuje výrobnú kapacitu prostredníctvom nepretržitého natlakovania, vďaka čomu je obzvlášť vhodný pre ropné vrty s nedostatočným prirodzeným tlakom alebo tie, ktoré vyžadujú zlepšenú účinnosť ťažby.

Material & Manufacturing Technology

Stupeň čerpadla je vyrobený z legovanej ocele odolnej voči korózii a je presne obrobený CNC, aby sa zabezpečil plynulý a vysoký prietok efektívnosť.

Ponorný motor využíva izolačné materiály odolné voči vysokým teplotám, ktoré zaisťujú stabilnú prevádzku aj v prostredia s vysokou teplotou. Chránič používa špeciálny izolačný olej na účinnú prevenciu ropy, soľanka a plyn vstupujú do komponentov motora.

Všetky kritické komponenty prechádzajú antikoróznym náterom a tesniacou úpravou. Naša automatizovaná montážna linka zaisťuje presné zladenie každého komponentu. Každé elektrické ponorné čerpadlo pre hotové ropné vrty prechádza kompletnou dolný simulačný test pred dodaním.

Kľúčové vlastnosti výkonu

1. Vhodné pre komplexné prostredie ropných vrtov

ESP možno použiť na: hlboké vrty, smerové vrty, plošinové vrty na mori, ropné vrty s vysokou vodou, ťažkú ropu studne na rekuperáciu tepla a malé pažnicové vrty.

2. Vysoká výrobná kapacita

Konštrukcia viacstupňového odstredivého čerpadla poskytuje nepretržitú a stabilnú zdvíhaciu kapacitu a ponúka lepšiu produkciu efektívnosť vo vysoko produkčných ropných vrtoch v porovnaní s tradičnými čerpacími zariadeniami.

3. Znížené požiadavky na povrchové vybavenie

Celá čerpacia jednotka je inštalovaná dole: znižuje povrchovú plochu zariadenia, znižuje prevádzkový hluk a vďaka čomu je vhodný do priestorov s obmedzeným priestorom, ako sú pobrežné plošiny.

4. Excellent Corrosion Resistance

Pre zásobníky s obsahom síry, s vysokým obsahom soli a s vysokou teplotou, legovanú oceľ a materiály z nehrdzavejúcej ocele, s antikoróznymi nátermi, možno použiť na zlepšenie dlhodobej spoľahlivosti zariadenia.

Použitie 4,5-palcového krytu s minimálnym vnútorným priemerom 99,6 mm pre konfiguráciu jednotky

Použitie 5,5-palcového krytu s minimálnym vnútorným priemerom 118,6 mm pre konfiguráciu jednotky

Použitie 7-palcového krytu s minimálnym vnútorným priemerom 150,4 mm pre konfiguráciu jednotky

Použitie 8-5/8-palcového krytu s minimálnym vnútorným priemerom 196,2 mm pre konfiguráciu jednotky

Použitie 10-3/4-palcového krytu s minimálnym vnútorným priemerom 247,9 mm pre konfiguráciu jednotky

Aké faktory je potrebné zvážiť pri výbere elektrického ponorného čerpadla?

Výber ESP nie je založený len na výkone; vyžaduje komplexné zváženie nasledovného:
1. Hĺbka studne: Čím hlbšia studňa, tým vyššia hlava a tým väčší potrebný výkon.
2. Výrobné požiadavky: Určte počet stupňov čerpadla a výtlak na základe cieľovej dennej výroby.
3. Vlastnosti ropy: Vrátane viskozity ropy, obsahu piesku, vodnej frakcie a pomeru plynového oleja.
4. Podmienky vrtu: Vrátane veľkosti plášťa, teploty, korozívneho prostredia a uhla sklonu vrtu. Komplexným prispôsobením týchto parametrov možno znížiť riziká preťaženia ESP, plynového uzáveru a predčasného zlyhania.

Hlavné aplikačné scenáre

Elektrické ponorné čerpadlá pre ropné vrty sú široko používané v:
Rozvoj ropných polí na pevnine
Ťažba ropy na mori
Ťažba hlbokých ropných vrtov
Vysoké vodné nádrže
Heavy oil thermal recovery projects
Smerové a horizontálne studne
Sú vhodné najmä pre projekty na ropných poliach vyžadujúcich dlhodobú nepretržitú produkciu a vysoký denný výkon.

Kompatibilita príslušenstva

Toto ESP sa riadi jednotnými rozmerovými štandardmi API, dokonale sa zhoduje s podporným príslušenstvom vrátane plochého kábla ESP, tesniaca zostava ústia vrtu, ovládacia skriňa s premenlivou frekvenciou, sito a prietokomer. Štandardné rozhranie realizuje rýchlu montáž na mieste, zjednodušuje inštaláciu a neskoršiu revíznu údržbu, skracuje kompletizáciu studne stavebný cyklus.

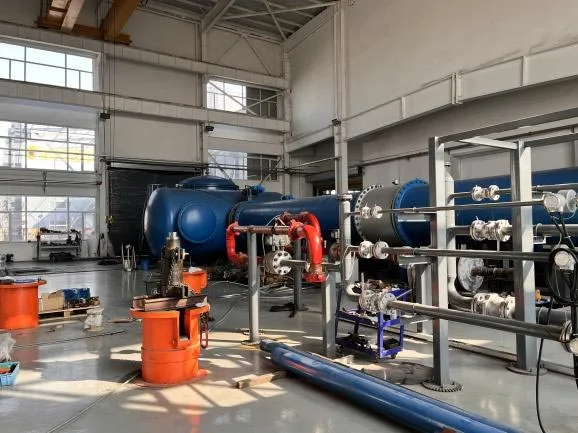

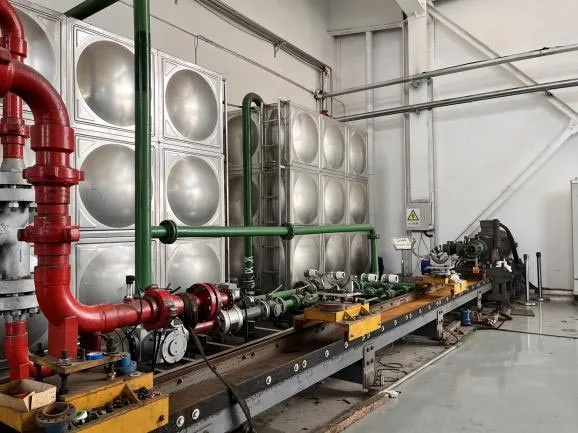

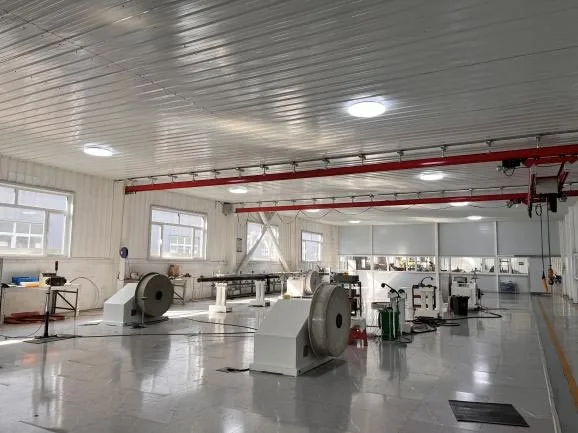

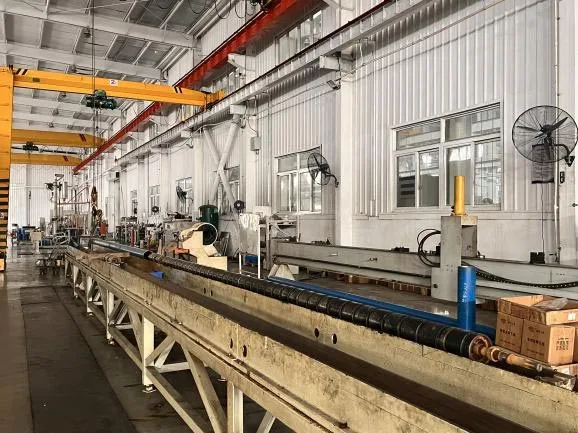

Továrenská výroba a kontrola kvality

Počas výroby prechádzajú kľúčové komponenty komplexným testovaním:
Raw material chemical composition testing
Testovanie CNC presného obrábania
Test dynamického vyváženia rotora
Motor insulation performance testing
Tlaková skúška čerpacej jednotky
Testovanie tesniaceho výkonu
Kompletné testovanie simulácie prevádzky stroja
Všetky systémy ESP pred opustením továrne prechádzajú overením výkonu, aby sa zabezpečilo, že spĺňajú dlhodobé prevádzkové požiadavky ropného poľa.

FAQ

Q1: Aké pracovné podmienky najviac vyhovujú elektrickému ponornému čerpadlu pre ropný vrt?

A1: Používa sa hlavne pre hlboké ropné vrty, ťažké ropné vrty a pobrežné ťažobné vrty. Poskytuje stabilný vysokoprietokový umelý zdvih v úzkych plášťoch a prostrediach s vysokými teplotami.

Q2: Ako ESP odoláva korózii z tvorby soľanky?

A2: Kľúčové komponenty toku a prevodovky používajú materiál zo zliatiny síry s antikoróznym povlakom. Vstavaný chránič izoluje korozívnu kvapalinu na ochranu jadra motora, čím sa dosahuje dlhodobá podzemná prevádzka.

Q3: Môžeme upraviť parametre čerpadla pre špeciálne požiadavky na nádrž?

A3: Áno. Poskytujeme profesionálne OEM elektrické ponorné čerpadlo pre servis ropných vrtov, prispôsobenie stupňov čerpadla, výkon motora a antikorózne stupne podľa hĺbky vrtu, hrubej viskozity a zloženia formovacej vody.

Prečo si vybrať náš systém ESP?

Špecializujeme sa na výrobu umelých zdvíhacích zariadení pre ropné polia a poskytujeme kompletné konfiguračné riešenia ESP prispôsobené rôznym podmienkam studne.

Medzi naše výhody patrí:
Podpora pre rôzne veľkosti puzdra
Poskytovanie kompletných systémov vrátane čerpadiel, motorov a chráničov
Podpora prispôsobených materiálov odolných voči korózii
Uspokojovanie potrieb aplikácií na pevnine aj na mori
Offering OEM manufacturing services
A comprehensive spare parts supply system
Kompletné testovanie výkonu pred odoslaním

Od výberu zariadenia a prispôsobenia systému až po podporu popredajnej údržby poskytujeme stabilné a spoľahlivé ESP riešenia pre zákazníkov ropy a zemného plynu po celom svete.
