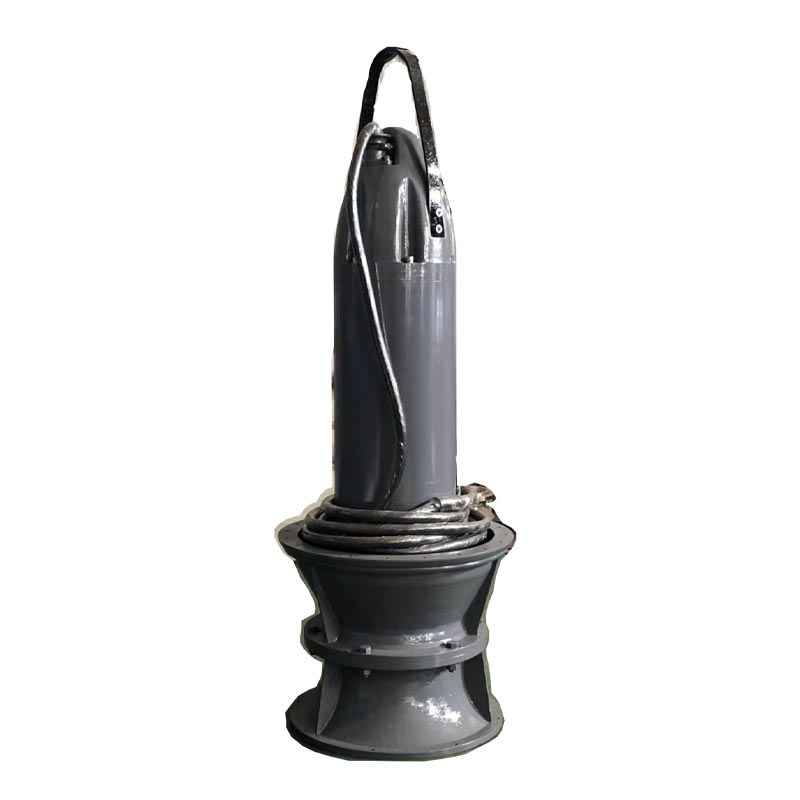

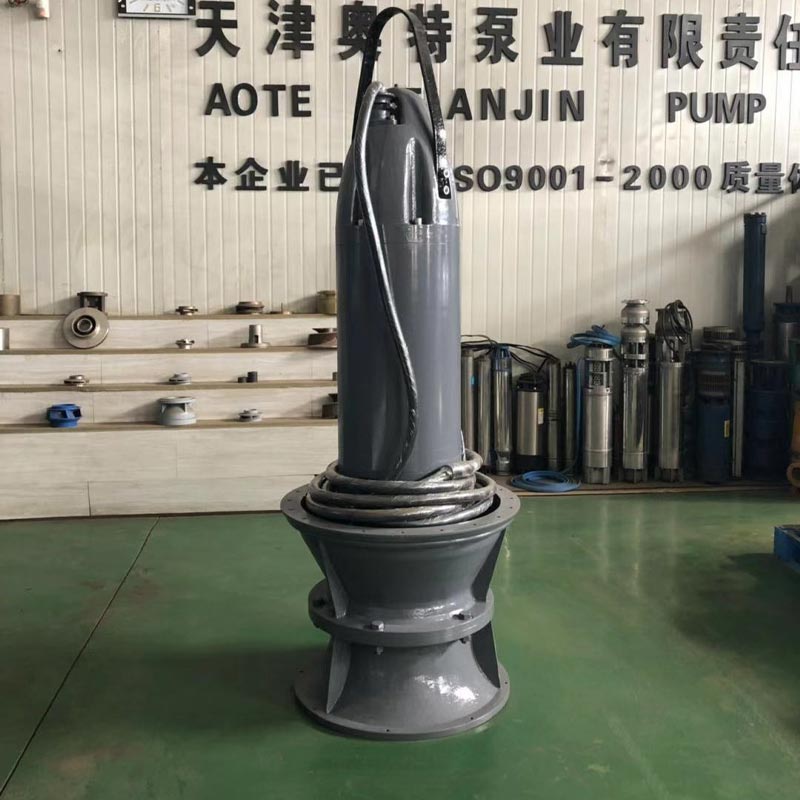

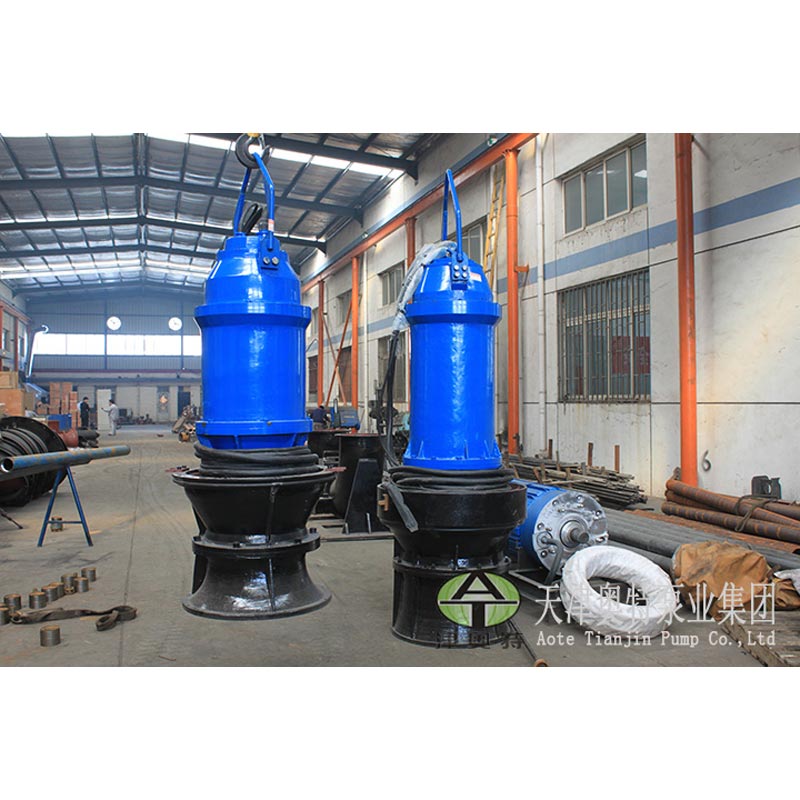

Ponorné axiálne prietokové čerpadlo s veľkým prietokom

Ponorné axiálne prietokové čerpadlo s veľkým prietokom je navrhnuté pre aplikácie na prepravu vody vyžadujúce veľký prietok kapacita s nízkou čerpacou hlavou. Na rozdiel od konvenčných systémov axiálnych čerpadiel inštalovaných nasucho, táto ponorná konštrukcia integruje motor a čerpadlo do jednej kompaktnej jednotky, čo umožňuje priamu prevádzku pod vodou bez zložitého hriadeľa spojovacie štruktúry.

Ponorné axiálne prietokové čerpadlá sa bežne používajú pre aplikácie s dopravnou výškou pod 15 metrov protipovodňové čerpacie stanice, poľnohospodárske zavlažovanie, komunálne kanalizácie, cirkuláciu priemyselnej vody a vody odklonové projekty.

Odstránením potreby dlhých prevodových hriadeľov, oddelených motorových miestností a komplikovaného zarovnania inštalácie, AOTE axiálne prietokové čerpadlo poskytuje flexibilnejšie riešenie pre projekty, kde sú priestorové, stavebné náklady a prevádzková stabilita sú rozhodujúce faktory.

Pracovný princíp

Čerpadlo generuje vodný ťah prostredníctvom otáčania obežného kolesa s axiálnym prietokom. Obežné koleso tlačí vodu v a paralelný smer pozdĺž hriadeľa čerpadla, čím sa vytvára veľkoobjemový prúd vody s relatívne nízkym tlakom.

V porovnaní s tradičnými odstredivými čerpadlami sú čerpadlá s axiálnym prietokom vhodnejšie na prepravu veľkého množstva vody na krátke vzdialenosti a nízke výškové rozdiely.

Integrovaná ponorná konštrukcia umožňuje čerpadlu pracovať priamo vo vode, čím zlepšuje chladenie motora efektívnosť a zníženie požiadaviek na inštaláciu.

Hlavné aplikácie

V poľnohospodárstve sa používa na zavlažovanie a odvodňovanie; v komunálnych aplikáciách, pre dažďovú vodu a mierne kontaminovaná odpadová voda; v priemysle pre technologickú vodu, chladiacu vodu a zásobovanie surovou vodou; a vo vode pre projekty na odvádzanie vody. Je vhodný na dopravu čistej alebo mierne znečistenej vody odpadových vôd.

Vlastnosti

1. Keďže motor a čerpadlo sú integrované do jednej jednotky, nie je potrebné pracné, časovo náročné, a zložité postupy zarovnávania hriadeľov na mieste. Inštalácia je mimoriadne pohodlná a rýchla, eliminuje potrebu rezervovať vyhradené čerpacie miesto. Záložné čerpadlá môžu byť uskladnené v sklade, čím sa ušetrí na investícii do nádrž čerpacej stanice. Pretože čerpadlo pracuje ponorené vo vode, stavebné a stavebné práce pre čerpacia stanica sa môže výrazne zjednodušiť, čím sa zníži inštalačná stopa a ušetrí sa 30 % až 40 % z celkovej náklady na výstavbu čerpacej stanice.

2. Keďže čerpadlo pracuje pod vodou s vodou prúdiacou okolo motora, hladiny hluku sú nízke a chladenie motora je nízke efektívne. To umožňuje výstavbu podzemných čerpacích staníc, čím sa zachováva povrchová krajina.

3. Použitie ponorných elektrických čerpadiel je najefektívnejším riešením pre výstavbu čerpacích staníc a riešenie problémov protipovodňovej ochrany v oblastiach riek a jazier s výraznými výkyvmi hladiny vody. To eliminuje potreba dlhého hriadeľa medzi motorom a čerpadlom, čím sa zvyšuje prevádzková bezpečnosť a spoľahlivosť.

Príklady aplikácií

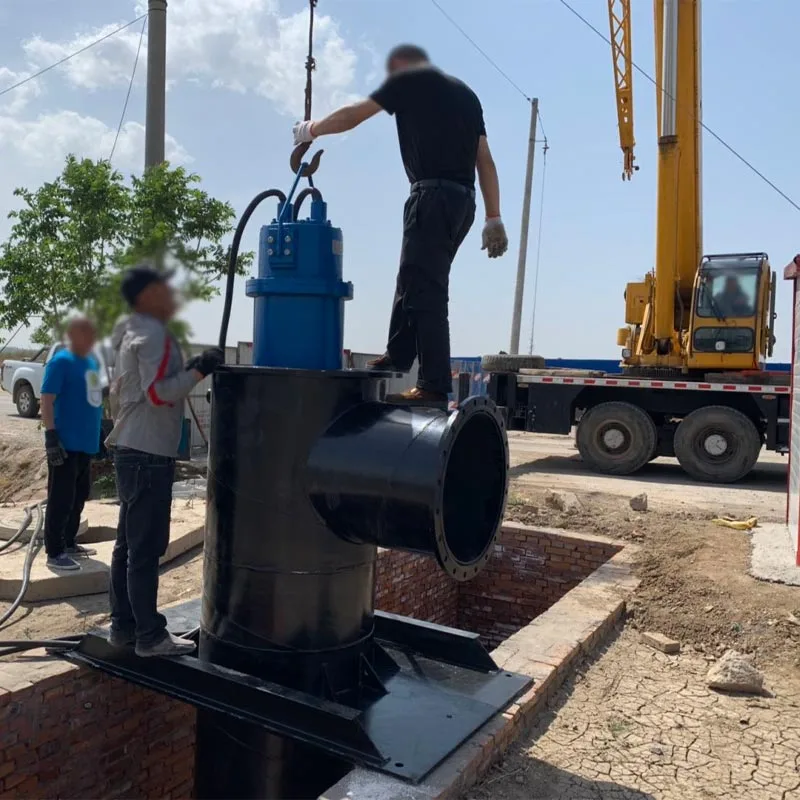

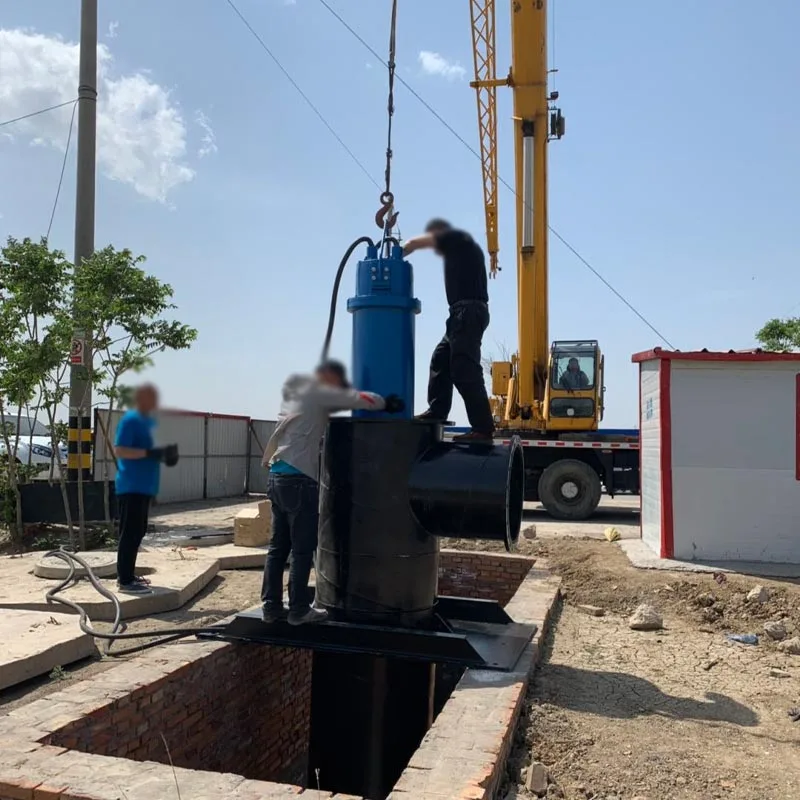

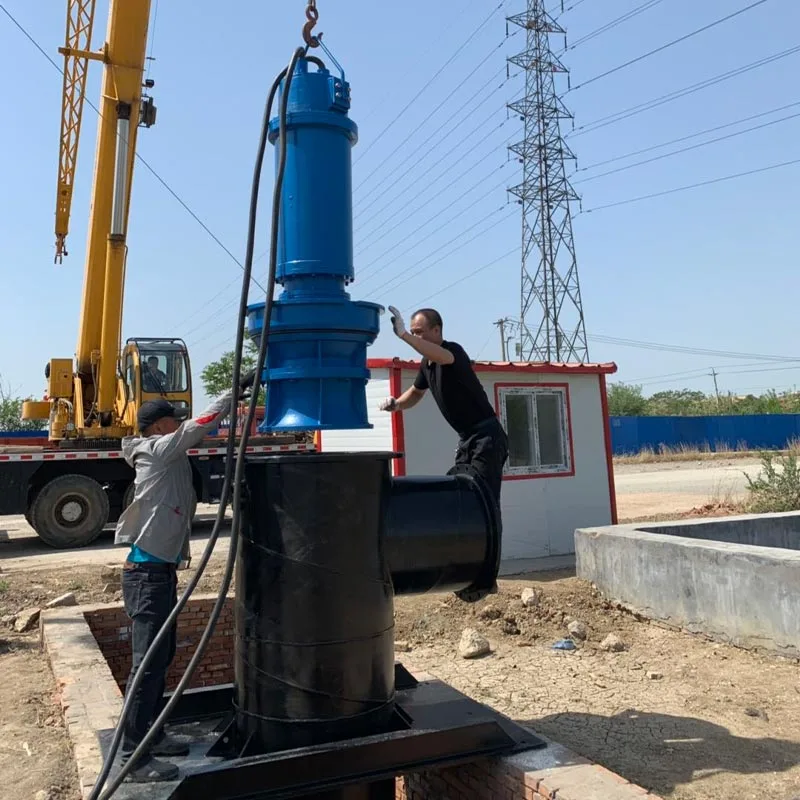

Protipovodňová a odvodňovacia čerpacia stanica – Tianjin
Typ: 800QZB-50, Q=6000m3/h, V=8,0m, N=185KW

Konfigurácie produktu

Veľkoprietokové ponorné axiálne čerpadlá sú dostupné v rôznych konfiguráciách inštalácie podľa požiadavky na projekt:

Prečo si vybrať ponorné axiálne prietokové čerpadlo AOTE?

AOTE PUMP sa zameriava na návrh a výrobu ponorných čerpacích systémov pre náročné vodné hospodárstvo aplikácie.

S praktickými skúsenosťami v oblasti komunálneho odvodnenia, ochrany pred povodňami, zásobovania priemyselnou vodou a ochrany vôd AOTE PUMP poskytuje riešenia čerpadiel založené na skutočných prevádzkových podmienkach, vrátane:

• Požiadavka na prietok
• Čerpacia hlava
• Inštalačné prostredie
• Podmienky kvality vody
• Obmedzenia výstavby projektu

Od výberu čerpadiel až po technickú podporu, náš inžiniersky tím pomáha zákazníkom vyvíjať vhodné čerpacie riešenia pre rôzne projekty prenosu vody.

FAQ

Q1: Aký je rozdiel medzi axiálnym prietokovým čerpadlom a odstredivým čerpadlom?

Axiálne prietokové čerpadlá sú navrhnuté pre veľké prietoky a nízke dopravné výšky, zatiaľ čo odstredivé čerpadlá sa všeobecne používajú na aplikácie s vyšším tlakom a stredným prietokom. Axiálne prietokové čerpadlá sa bežne používajú pri kontrole záplav, zavlažovaní a projekty prenosu vody.

Otázka 2: Prečo si vybrať ponorné čerpadlo s axiálnym prietokom namiesto tradičného čerpadla s axiálnym prietokom?

Ponorná konštrukcia integruje motor a čerpadlo do jednej jednotky, čím sa eliminujú problémy s vyrovnaním hriadeľa a zníženie požiadaviek na inštaláciu. Je vhodný najmä pre projekty s obmedzeným priestorom alebo premenlivou vodou úrovne.

Otázka 3: Dokáže toto veľkoprietokové ponorné axiálne čerpadlo zvládnuť odpadovú vodu?

Čerpadlo je určené hlavne pre aplikácie s čistou vodou a ľahko znečistenou odpadovou vodou. Pre odpadové vody obsahujúce veľké pevné častice alebo ťažký kal, môže byť potrebná prispôsobená konštrukcia čerpadla.

Q4: Aké informácie sú potrebné na výber čerpadla?

Zákazníci by mali poskytnúť:
Požadovaný prietok (m³/h)
Čerpacia hlava (m)
Vodné pomery
Spôsob inštalácie
Operačné prostredie
Naši inžinieri môžu odporučiť vhodný model čerpadla na základe požiadaviek projektu.
