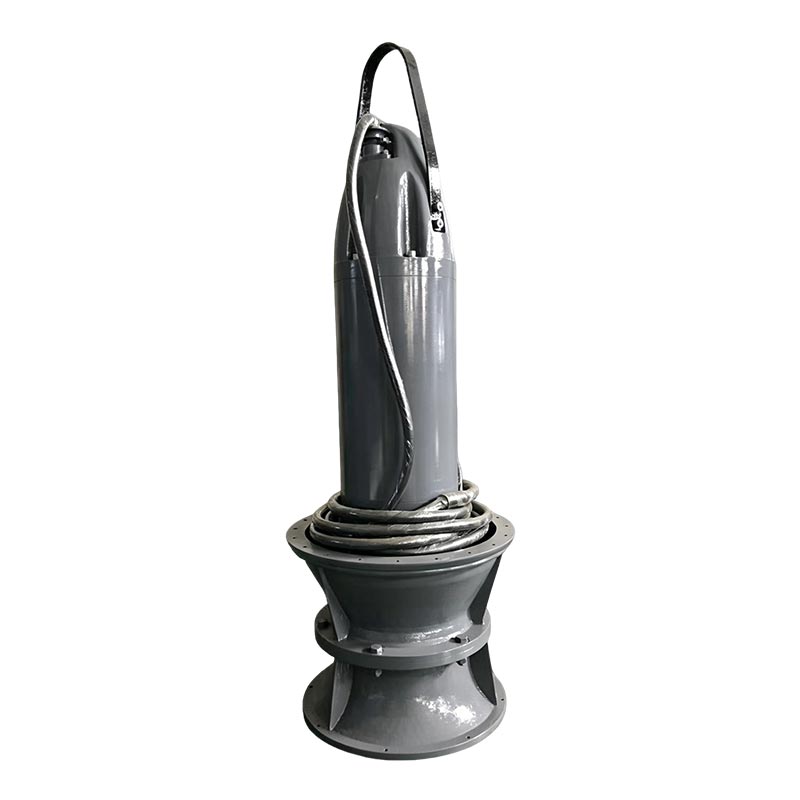

Ponorné axiálne prietokové čerpadlo na zavlažovanie

Ponorné axiálne prietokové čerpadlo na zavlažovanie je navrhnuté pre aplikácie s veľkým objemom vody vyžadujúce vysokú prietokovú kapacitu a nízku prevádzkovú výšku.

Táto séria, navrhnutá s integrovaným ponorným motorom a konštrukciou čerpadla, poskytuje praktické riešenie pre poľnohospodárske zavlažovacie systémy, čerpacie stanice riečnej vody, projekty na odvodňovanie povodní a komunálnu vodu manažment zariadenia, kde sa vyžaduje nepretržitý a spoľahlivý prenos vody.

V porovnaní s konvenčnými systémami axiálnych čerpadiel inštalovaných nasucho, ponorná konštrukcia zjednodušuje inštaláciu, znižuje požiadavky na konštrukciu čerpacej stanice a zlepšuje prevádzkovú stabilitu v prostredí s kolísaním hladiny vody.

Štruktúra produktu a princíp fungovania

Motor je umiestnený nad čerpadlovou sekciou a celá jednotka pracuje ponorená vo vode.

Medzi hlavné štrukturálne vlastnosti patria:
• Integrovaná konfigurácia čerpadlo-motor
• Nastaviteľné lopatky obežného kolesa
• Úplne uzavretý ponorný motor
• Mechanický tesniaci systém
• Automatický systém ochrany monitorovania

Pri pohľade zo vstupnej strany sa obežné koleso otáča proti smeru hodinových ručičiek.

Nastaviteľná konštrukcia obežného kolesa umožňuje čerpadlu udržiavať efektívny výkon pri rôznych prevádzkach podmienky, vďaka čomu je vhodný pre aplikácie s meniacimi sa požiadavkami na prietok.

Prečo si vybrať ponorné axiálne prietokové čerpadlo na zavlažovanie?

1. Navrhnuté pre podmienky vysokého prietoku a nízkej dopravnej výšky

Axiálne prietokové čerpadlá sú špeciálne navrhnuté pre aplikácie, kde je potrebné premiestniť veľké množstvo vody relatívne nízke požiadavky na tlak.

Typické aplikácie zahŕňajú:
• Poľnohospodárske zavlažovacie kanály
• Systémy odberu riečnej vody
• Prevod vody zo zásobníka
• Protipovodňové čerpacie stanice

2. Priestorovo úsporný dizajn čerpacej stanice

Tradičné čerpacie stanice zvyčajne vyžadujú:
• Samostatná inštalácia motora
• Veľké miestnosti s vybavením
• Komplexné vyrovnávacie práce

Integrovaná ponorná konštrukcia umožňuje čerpacej jednotke pracovať priamo pod vodou, čím sa znižuje nadzemná výška konštrukčné požiadavky a je vhodný pre miesta s obmedzeným priestorom.

3. Stabilná prevádzka pri meniacich sa hladinách vody

V prípade projektov zavlažovania a ochrany pred povodňami sa hladiny vody môžu výrazne meniť.

Konštrukcia ponorného motora poskytuje:
• Efektívne chladenie motora
• Znížená prevádzková hlučnosť
• Spoľahlivá nepretržitá prevádzka

Sprievodca výberom sérií QZB a QHB

Výber správneho typu čerpadla závisí hlavne od požiadaviek na prietok, dopravných podmienok a aplikačného prostredia.

Vyberte axiálne prietokové čerpadlo QZB, keď:

Vyžaduje sa prenos veľkého objemu vody Čerpacia výška je relatívne nízka Je potrebné nepretržité zavlažovanie alebo odvodňovanie

Vyberte QHB zmiešané prietokové čerpadlo, keď:

Vyžaduje sa vyšší výkon hlavy Výrazne sa mení hladina vody Je potrebná lepšia hydraulická prispôsobivosť

Sprievodca výberom modelu čerpadla

Séria QZB je k dispozícii vo viacerých veľkostiach, aby vyhovovala rôznym projektovým požiadavkám.

Príklad: 700QZB-100

Dostupný modelový rad

Dostupné modely zahŕňajú

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700 QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 atď.

Hlavné aplikácie a prevádzkové prostredia

Axiálne prietokové ponorné čerpadlá QZB a QHB sú široko použiteľné na použitie v priemyselných a banských zariadeniach, lodenice, mestské vodovodné a kanalizačné systémy, poľnohospodárske zavlažovanie a zásobovanie elektrárňou a vodou odvodnenie systémov.

Ponorné čerpadlo QZB s axiálnym prietokom je vhodné pre aplikácie vyžadujúce nízku dopravnú výšku a vysoké prietoky; QHB Ponorné čerpadlo so zmiešaným prietokom sa vyznačuje vysokou účinnosťou a vynikajúcou odolnosťou voči kavitácii, vďaka čomu je vhodné pre aplikácie s výrazným kolísaním hladiny vody a relatívne vysokými požiadavkami na tlak.

Tieto produkty sú určené na spracovanie surovej vody alebo mierne kontaminovanej odpadovej vody s maximálnou teplotou kvapaliny z 50 °C, rozsah pH 4 až 10, objemový pomer nerozpustených látok pod 2 % a špecifická hmotnosť menšia ako 1,2 × 10³ kg/m². Použitie týchto produktov je najefektívnejším riešením protipovodňovej ochrany motorov elektrární v riečny a oblasti pri jazerách, kde hladina vody výrazne kolíše.

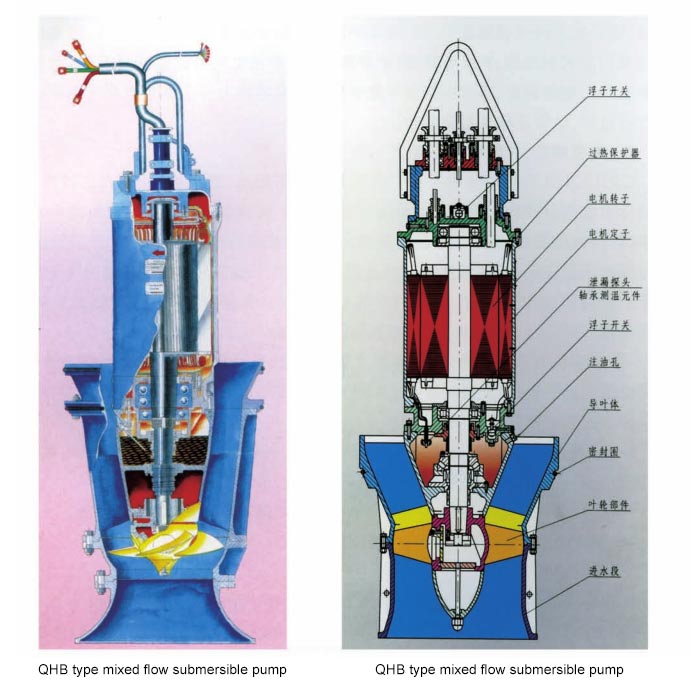

Popis štruktúry produktu

Motor ponorného axiálneho prietokového čerpadla na zavlažovanie je umiestnený nad čerpadlom. Ponorný motor má suchý typ dizajn s izoláciou triedy F, spoľahlivými mechanickými a pomocnými tesneniami a je vybavený ochrannými zariadeniami proti netesnosti a proti zvýšeniu teploty vo vnútorných vinutiach a ložiskách.

Dodáva sa s riadiacou skriňou, ktorá zaisťuje bezpečnú a spoľahlivú prevádzku. Čerpadlo je vhodné pre širokú škálu vody vlastnosti a podmienky prostredia, má nastaviteľné lopatky obežného kolesa a funguje v širokom rozsahu prevádzkové podmienky.

Pri pohľade zo vstupu sa obežné koleso otáča proti smeru hodinových ručičiek.

Často kladené otázky

Aký je rozdiel medzi čerpadlom s axiálnym prietokom a čerpadlom so zmiešaným prietokom?

Axiálne prietokové čerpadlá sú navrhnuté pre veľmi vysoké prietoky a nízke dopravné podmienky, zatiaľ čo čerpadlá so zmiešaným prietokom poskytujú lepší výkon, keď sa vyžaduje vyššia hlava a meniace sa prevádzkové podmienky.

Je možné použiť ponorné axiálne prietokové čerpadlo na zavlažovanie riečnej vody?

áno. Séria QZB je vhodná na prečerpávanie surovej vody z riek, nádrží a zavlažovacích kanálov voda obsahuje obmedzené suspendované častice.

Prečo si vybrať ponorné axiálne prietokové čerpadlo na zavlažovanie namiesto tradičnej čerpacej stanice?

Integrovaná ponorná konštrukcia znižuje nároky na inštaláciu, zlepšuje chladenie motora, znižuje hlučnosť a umožňuje flexibilnú inštaláciu v miestach s obmedzeným priestorom.

Aké informácie sú potrebné pred výberom čerpadla?

Zákazníci by mali poskytnúť:
Požadovaný prietok
Hlava čerpadla
Podmienky vodného zdroja
Spôsob inštalácie
Požiadavky na napájanie
Naši inžinieri môžu odporučiť vhodný model čerpadla na základe podmienok projektu.
